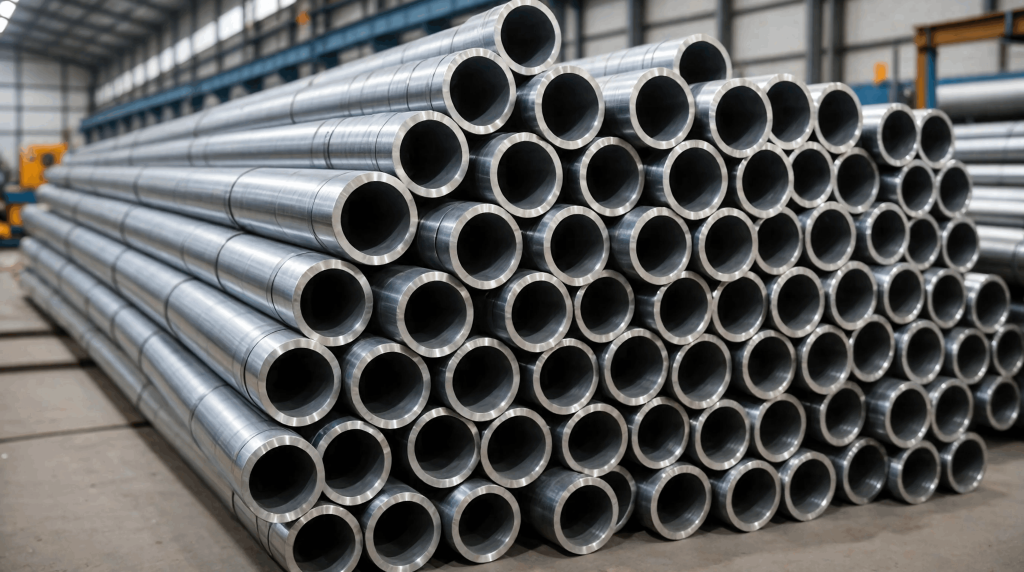

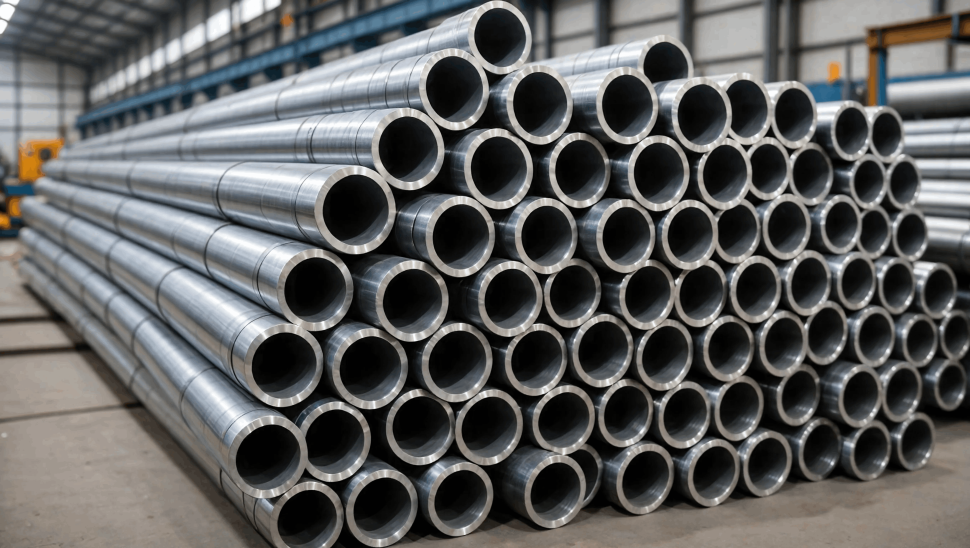

Что нужно знать о холоднодеформированных трубах: полный обзор

В этой статье мы подробно рассмотрим холоднодеформированные трубы, процессы их изготовления и отличия от теплодеформированных аналогов. Цель – предоставить четкую и полезную информацию, чтобы вы могли сделать осознанный выбор в пользу оптимального материала для ваших задач.

Холоднодеформированные трубы – это изделия, получаемые путем холодной прокатки или волочения. Это означает, что процесс формовки происходит при температуре ниже температуры рекристаллизации металла. Главная особенность таких труб – высокая точность размеров и геометрии, что делает их незаменимыми в сферах, где важна прецизионность.

Точность изготовления холоднодеформированных труб классифицируется по нескольким категориям, от стандартной до суперпрецизионной. Выбор категории зависит от требований к конечному продукту. Например, для ответственных конструкций, где важна минимальная погрешность, выбираются наиболее точные классы.

Благодаря специальной технологии производства, поверхность холоднодеформированных труб отличается гладкостью и отсутствием дефектов, таких как окалина. Кроме того, они обладают улучшенными механическими свойствами: повышенной прочностью, твердостью и устойчивостью к коррозии.

Как производят холоднодеформированные трубы?

Процесс производства начинается с подготовки трубной заготовки. Ее очищают от загрязнений с помощью химических средств. Затем заготовку немного нагревают, калибруют и формируют трубу с нужными размерами путем сжатия металла.

Сжатие металла – ключевой этап, который приводит к уплотнению кристаллической решетки и, как следствие, к увеличению прочности и устойчивости к деформации. Этот процесс позволяет также устранить некоторые дефекты в структуре металла.

Из личного опыта могу сказать, что контроль качества на каждом этапе – залог хорошего результата. Особенно важно следить за чистотой поверхности и точным соблюдением температурного режима. Небольшое отклонение может повлиять на конечные характеристики трубы.

Кузнецов Сергей Викторович

Инженер-технолог

Некоторые виды профильных труб и трубы малого диаметра изготавливаются методом волочения – протягиванием заготовки через отверстие меньшего диаметра. Этот способ обеспечивает высокую точность размеров и гладкость поверхности.

Спецификация и применение

Для изготовления холоднодеформированных труб применяют различные полуфабрикаты: горячекатаные, горячепрессованные, электросварные (с прямым или спиральным швом) и бесшовные изделия.

В качестве материала используют различные марки стали: углеродистую, легированную и нержавеющую. Наиболее распространены стали марок Ст10, Ст20 и Ст25.

Процесс холодной прокатки позволяет получать трубы разных форм: квадратные, овальные, а также изделия малого диаметра с тонкими стенками.

По толщине стенки трубы делятся на:

• особотонкостенные;
• тонкостенные;
• с нормальной толщиной стенки;
• толстостенные;
• особотолстостенные.

Холоднодеформированные трубы широко применяются в отраслях промышленности с повышенными требованиями к качеству продукции: судостроении, авиастроении, машиностроении. Они подходят для использования в трубопроводах высокого давления и в ответственных конструкциях.

Существуют различные стандарты (ГОСТы), регламентирующие требования к холоднодеформированным трубам. Соблюдение этих стандартов гарантирует соответствие продукции заявленным характеристикам.

При выборе трубы всегда обращайте внимание на ее соответствие нормативным документам. Это поможет избежать проблем в будущем. Кроме того, правильно подобранная толщина стенки трубы имеет решающее значение для ее применения. Толстостенные трубы – для газо- и нефтепроводов, тонкостенные – для гидравлических систем.

Кузнецов Сергей Викторович

Инженер-технолог

Различия между горячедеформированными и холоднодеформированными трубами

В чем же разница между горячедеформированными и холоднодеформированными трубами? И какой тип труб предпочтительнее для конкретной задачи?

Производство горячедеформированных труб

Горячедеформированные трубы, как и горячедеформированные, не имеют швов и обладают высокой прочностью и длительным сроком службы.

Процесс их изготовления аналогичен производству горячедеформированных труб, но без этапа холодной прокатки. Основные этапы:

• Создание сквозного отверстия в заготовке с помощью специального оборудования.
• Обработка гильзы на станке до получения нужных параметров.

Основной недостаток горячедеформированных труб – большая подверженность коррозии и повышенная хрупкость.

Производство холоднодеформированных труб

Холоднодеформированные трубы изготавливаются методом холодной прокатки. Несмотря на то, что на финальном этапе их нагревают, охлаждение происходит естественным образом, без применения высоких температур.

В качестве сырья используются горячекатаные стальные трубы, а для обработки применяются мощные прокатные станы.

Для изготовления используются стали марок Ст.20, 09Г2С, 40х, 30хгса, а для производства коррозионностойких труб – сплавы 08х18н12Б, 08х17т.

Такие трубы обеспечивают стабильную работу при высоких и низких давлениях.

Сравнение: горячедеформированные vs. холоднодеформированные

Оба типа труб – горяче- и холоднодеформированные – подходят для работы в экстремальных условиях. Однако разница заключается в особенностях производства:

• Горячедеформированные трубы изготавливают из стальных заготовок, подвергающихся термической обработке для изменения формы.
• Холоднодеформированные трубы производят путем прокатки заготовок на специальных станках. В качестве основы используются горячекатаные заготовки.

Холоднодеформированные трубы отличаются более высокой точностью размеров и гладкостью поверхности. Это особенно важно в косметической промышленности и строительстве. Однако и стоимость их выше.

Горячедеформированные трубы дешевле, но уступают холоднодеформированным по качеству поверхности. При этом их прочностные характеристики сопоставимы.

Если вам нужна высокая точность и идеальная поверхность – выбирайте холоднодеформированные трубы. Если важна экономия и нет особых требований к поверхности – подойдут горячедеформированные.

Кузнецов Сергей Викторович

Инженер-технолог

Процесс производства холоднодеформированных труб достаточно сложный, что обуславливает их более высокую стоимость.

За счет использования горячекатаных заготовок и тщательной обработки, холоднодеформированные трубы обладают высокой прочностью и относительно небольшим весом.

Этапы производства холоднодеформированных труб

1. Подготовка заготовок, включающая очистку, центровку и сушку.
2. Прокатка заготовок через специализированное оборудование. Несмотря на название "холодный", трение увеличивает температуру металла.
3. Очистка поверхности от смазки и стабилизирующий отжиг для снятия напряжений и предотвращения образования трещин.
4. Охлаждение металла в зависимости от сплава (в воздухе, воде или масле).
5. Удаление окалины и повторная деформация.
6. Финальная термическая обработка (закалка и отжиг), калибровка, правка, торцевание и контроль качества.

Благодаря высокой стойкости к деформации на микроуровне, холоднодеформированные трубы позволяют создавать легкие изделия с тонкими стенками. Они незаменимы там, где важна герметичность: для транспортировки опасных веществ под давлением, в замкнутых системах, а также в качестве компонентов установок.

В Заключение

Холоднодеформированные трубы, благодаря своей высокой точности, прочности и качеству поверхности, являются востребованным материалом в различных отраслях промышленности. Понимание процесса их изготовления и отличий от других типов труб поможет вам сделать правильный выбор для вашей конкретной задачи.

Холоднодеформированные трубы: что нужно знать о выборе и применении

Трубы, произведенные из углеродистых, легированных и нержавеющих сталей методом холодной деформации (холодной прокаткой или холодной вытяжкой), востребованы благодаря своим характеристикам. Материалы, используемые для их изготовления, часто обладают хорошей свариваемостью, устойчивостью к коррозии, способностью работать при низких температурах и возможностью упрочнения путем термической обработки.

Ключевые категории холоднодеформированных труб включают:

• Трубы общего назначения, соответствующие ГОСТ 8734-75. Этот стандарт охватывает широкий диапазон диаметров – от 5 до 250 мм.
• Капиллярные трубки, предназначенные для точных измерительных приборов и других систем, где важен малый внутренний диаметр. Их производство регламентируется ГОСТ 14162-79, а диаметр варьируется от 0,3 до 5 мм.

Для производства стальных труб применяются определенные марки стали и хромоникелевые сплавы, устойчивые к коррозии. Выбор материала зависит от задач, которые должна решать труба. На финальном этапе производства трубы подвергают термической обработке для повышения прочности или нагартовке для увеличения твердости поверхности.

Производство труб общего назначения, полученных холодной деформацией, обычно соответствует стандарту ГОСТ 32678-2014. Однако некоторые отрасли промышленности предъявляют особые требования. Например, ГОСТ 550-75 регулирует производство бесшовных стальных труб, используемых в нефтеперерабатывающей и нефтехимической промышленности.

Из личного опыта могу сказать, что при выборе труб для специфических задач, особенно в нефтехимии, крайне важно тщательно изучить нормативные документы. Несоответствие стандартам может привести к серьезным последствиям.

Кузнецов Сергей Викторович

Инженер-технолог

В соответствии с ГОСТ 8734-75, холоднодеформированные трубы классифицируются по соотношению внешнего диаметра к толщине стенки. Выделяют четыре категории:

• Тонкостенные трубы – с отношением диаметра к толщине стенки, при котором толщина стенки составляет до 0,5 мм.
• Трубы с тонкими стенками – толщина стенки до 1,5 мм.
• Толстостенные трубы – соотношение внешнего диаметра к толщине стенки находится в диапазоне от 6 до 12,5.
• Особо толстостенные трубы – соотношение внешнего диаметра к толщине стенки менее 6.

Трубы могут изготавливаться стандартной длины (обычно 6 метров) или нестандартной – от 1,5 до 11,5 метров. Для экспортных поставок обычно используются трубы стандартной длины – от 4 до 9 метров.

Предельные отклонения по длине не должны превышать +10 мм. При резке труб предусматриваются припуски в размере 5 мм. В таблице ниже представлены допустимые отклонения для различных диаметров труб.

Размеры трубного проката, мм	Максимальные допуски
Внешний диаметр
4,0-10,0	±0,15 мм
10,0-30,0	±0,30 мм
30.00-50,0	±0,40 мм
свыше 50,0	±0,80%
Толщина стенок
менее 1,0	±0,12 мм
1,0-5,0.	±10,0%
1,0-2,5 при D свыше 110,0 мм	±12,0%
свыше 5,0	±8,0%

Диаметры и применение холоднодеформированных труб

Использование холодной деформации позволяет производить трубы с максимальным диаметром до 250 мм. Этот параметр определяется требованиями проекта и пропускной способностью системы. Толщина стенки трубы рассчитывается исходя из предполагаемого давления.

Рассмотрим некоторые типы холоднодеформированных труб и их специфическое применение:

• Крекинговые трубы, изготавливаются из сплавов, способных выдерживать колебания давления. Их применяют в системах, где происходит транспортировка нефтяных продуктов. Размеры определяются ГОСТ 550-75 и варьируются от 20 до 219 мм.
• Котельные трубы, производятся из особых сплавов, способных работать при высоких температурах и давлении. Размеры внешнего диаметра указаны в таблице 2 ГОСТ Р 55442-2013 и составляют от 5 до 250 мм.
• Гидравлические трубы используются для транспортировки жидкостей и передачи рабочего усилия в гидравлических системах. Согласно ГОСТ 9567-75, размеры могут составлять от 4 до 710 мм. Однако трубы диаметром 4 мм и более 250 мм изготавливаются только по специальному заказу.
• Обсадные и трубы для использования в условиях высоких нагрузок изготавливаются из конструкционных материалов. Требования к ним определяются ГОСТ 21729-76, а размеры – ГОСТ 8734-75 и 9567-75.

Важно понимать, что выбор труб для каждого конкретного случая – это сложный процесс, требующий учета множества факторов. Не стоит полагаться только на стандартные размеры и материалы. Консультация со специалистом поможет избежать ошибок и выбрать оптимальный вариант.

Кузнецов Сергей Викторович

Инженер-технолог

Для расчета веса одного метра трубы можно использовать следующую формулу: M=0,02466148xS(DH-S), где:

• M – вес одного погонного метра трубы (в кг).
• DH – внешний диаметр трубы (в мм).
• S – толщина стенки трубы (в мм).

Таблица веса труб

Представленная ниже таблица содержит данные о весе одного метра трубы в зависимости от ее размеров (толщины и ширины). Ориентируясь на эти цифры, можно с высокой точностью рассчитать вес необходимого количества материала.

DxS	вес 1 м, кг	DxS	вес 1 м, кг	DxS	вес 1 м, кг	DxS	вес 1 м, кг	DxS	вес 1 м, кг
5х0,3	0,035	11х0,6	0,154	16х2,5	0,83	22х2,0	0,99	28х2,5	1,57
5х0,4	0,045	11х0,8	0,201	17х0,3	0,124	22х2,2	1,07	30х0,4	0,292
5х0,5	0,056	11х1,0	0,247	17х0,4	0,164	22х2,5	1,2	30х0,5	0,364
5х0,6	0,065	11х1,2	0,29	17х0,5	0,203	23х0,4	0,223	30х0,6	0,435
5х0,8	0,083	11х1,4	0,33	17х0,6	0,243	23х0,5	0,277	30х0,8	0,576
5х1,0	0,099	11х1,5	0,35	17х0,8	0,32	23х0,6	0,331	30х1,0	0,715
5х1,2	0,11	11х1,6	0,37	17х1,0	0,395	23х0,8	0,438	30х1,2	0,85
5х1,4	0,12	11х1,8	0,41	17х1,2	0,47	23х1,0	0,543	30х1,4	0,99
5х1,5	0,13	11х2,0	0,44	17х1,4	0,54	23х1,2	0,65	30х1,5	1,05
6х0,3	0,042	11х2,2	0,48	17х1,5	0,57	23х1,4	0,75	30х1,6	1,12
6х0,4	0,055	11х2,5	0,52	17х1,6	0,61	23х1,5	0,8	30х1,8	1,25
6х0,5	0,068	12х0,3	0,087	17х1,8	0,68	23х1,6	0,84	30х2,0	1,38
6х0,6	0,08	12х0,4	0,114	17х2,0	0,74	23х1,8	0,94	30х2,2	1,51
6х0,8	0,103	12х0,5	0,142	17х2,2	0,8	23х2,0	1,04	30х2,5	1,7
6х1,0	0,123	12х0,6	0,169	17х2,5	0,89	23х2,2	1,13	32х0,4	0,312
6х1,2	0,14	12х0,8	0,221	18х0,3	0,131	23х2,5	1,26	32х0,5	0,388
6х1,4	0,16	12х1,0	0,271	18х0,4	0,174	24х0,4	0,233	32х0,6	0,465
6х1,5	0,17	12х1,2	0,32	18х0,5	0,216	24х0,5	0,29	32х0,8	0,616
6х1,6	0,17	12х1,4	0,37	18х0,6	0,258	24х0,6	0,346	32х1,0	0,764
6х1,8	0,19	12х1,5	0,39	18х0,8	0,339	24х0,8	0,458	32х1,2	0,91
6х2,0	0,2	12х1,6	0,41	12х1,0	0,419	24х1,0	0,567	32х1,4	1,06
7х0,3	0,05	12х1,8	0,45	18х1,2	0,5	24х1,2	0,68	32х1,5	1,13
7х0,4	0,065	12х2,0	0,49	18х1,4	0,57	24х1,4	0,78	32х1,6	1,2
7х0,5	0,08	12х2,2	0,53	18х1,5	0,61	24х1,5	0,83	32х1,8	1,34
7х0,6	0,095	12х2,5	0,59	18х1,6	0,65	24х1,6	0,88	32х2,0	1,48
7х0,8	0,122	13х0,3	0,094	18х1,8	0,72	24х1,8	0,99	32х2,2	1,62
7х1,0	0,148	13х0,4	0,124	18х2,0	0,79	24х2,0	1,09	32х2,5	1,82
7х1,2	0,17	13х0,5	0,154	18х2,2	0,86	24х2,2	1,18	34х0,4	0,331
7х1,4	0,19	13х0,6	0,184	18х2,5	0,96	24х2,5	1,33	34х0,5	0,413
7х1,5	0,2	13х0,8	0,241	19х0,3	0,138	25х0,4	0,243	34х0,6	0,494
7х1,6	0,21	13х1,0	0,296	19х0,4	0,183	25х0,5	0,302	34х0,8	0,655
7х1,8	0,23	13х1,2	0,35	19х0,5	0,228	25х0,6	0,361	34х1,0	0,814
7х2,0	0,25	13х1,4	0,4	19х0,6	0,272	25х0,8	0,477	34х1,2	0,97
7х2,2	0,26	13х1,5	0,43	19х0,8	0,359	25х1,0	0,592	34х1,4	1,13
7х2,5	0,28	13х1,6	0,45	19х1,0	0,444	25х1,2	0,7	34х1,5	1,2
8х0,3	0,057	13х1,8	0,5	19х1,2	0,53	25х1,4	0,82	34х1,6	1,28
8х0,4	0,075	13х2,0	0,54	19х1,4	0,61	25х1,5	0,87	34х1,8	1,43
8х0,5	0,093	13х2,2	0,59	19х1,5	0,65	25х1,6	0,92	34х2,0	1,58
8х0,6	0,11	13х2,5	0,65	19х1,6	0,69	25х1,8	1,03	34х2,2	1,73
8х0,8	0,142	14х0,3	0,101	19х1,8	0,76	25х2,0	1,13	34х2,5	1,94
8х1,0	0,173	14х0,4	0,134	19х2,0	0,84	25х2,2	1,24	36х0,4	0,341
8х1,2	0,2	14х0,5	0,166	19х2,2	0,91	25х2,5	1,39	36х0,5	0,425
8х1,4	0,23	14х0,6	0,198	19х2,5	1,02	26х0,4	0,253	36х0,6	0,509
8х1,5	0,24	14х0,8	0,26	20х0,3	0,146	26х0,5	0,314	36х0,8	0,675
8х1,6	0,25	14х1,0	0,321	20х0,4	0,193	26х0,6	0,376	36х1,0	0,838
8х1,8	0,28	14х1,2	0,38	20х0,5	0,24	26х0,8	0,497	36х1,2	1,0
8х2,0	0,3	14х1,4	0,44	20х0,6	0,287	26х1,0	0,617	36х1,4	1,16
8х2,2	0,32	14х1,5	0,46	20х0,8	0,379	26х1,2	0,73	36х1,5	1,24
8х2,5	0,34	14х1,6	0,49	20х1,0	0,469	26х1,4	0,85	36х1,6	1,32
9х0,3	0,064	14х1,8	0,54	20х1,2	0,56	26х1,5	0,91	36х1,8	1,47
9х0,4	0,085	14х2,0	0,59	20х1,4	0,64	26х1,6	0,96	36х2,0	1,63
9х0,5	0,105	14х2,2	0,64	20х1,5	0,68	26х1,8	1,07	36х2,2	1,78
9х0,6	0,124	14х2,5	0,71	20х1,6	0,73	26х2,0	1,18	36х2,5	2,0
9х0,8	0,162	15х0,3	0,109	20х1,8	0,81	26х2,2	1,29	38х0,4	0,371
9х1,0	0,197	15х0,4	0,144	20х2,0	0,89	26х2,5	1,45	38х0,5	0,462
9х1,2	0,23	15х0,5	0,179	20х2,2	0,97	27х0,4	0,262	38х0,6	0,553
9х1,4	0,26	15х0,6	0,213	20х2,5	1,08	27х0,5	0,327	38х0,8	0,734
9х1,5	0,28	15х0,8	0,28	21х0,4	0,203	27х0,6	0,391	38х1,0	0,912
9х1,6	0,29	15х1,0	0,345	21х0,5	0,253	27х0,8	0,517	38х1,2	1,09
9х1,8	0,32	15х1,2	0,41	21х0,6	0,302	27х1,0	0,641	38х1,4	1,26
9х2,0	0,35	15х1,4	0,47	21х0,8	0,399	27х1,2	0,76	38х1,5	1,35
9х2,2	0,37	15х1,5	0,5	21х1,0	0,493	27х1,4	0,88	38х1,6	1,44
9х2,5	0,4	15х1,6	0,53	21х1,2	0,59	27х1,5	0,94	38х1,8	1,61
10х0,3	0,072	15х1,8	0,59	21х1,4	0,68	27х1,6	1,0	38х2,0	1,78
10х0,4	0,095	15х2,0	0,64	21х1,5	0,72	27х1,8	1,12	38х2,1	1,83
10х0,5	0,117	15х2,2	0,69	21х1,6	0,77	27х2,0	1,23	38х2,2	1,94
10х0,6	0,139	15х2,5	0,77	21х1,8	0,85	27х2,2	1,35	38х2,5	2,19
10х0,8	0,182	16х0,3	0,116	21х2,0	0,94	27х2,5	1,51	40х0,4	0,391
10х1,0	0,222	16х0,4	0,154	21х2,2	1,02	28х0,4	0,272	40х0,5	0,487
10х1,2	0,26	16х0,5	0,191	21х2,5	1,14	28х0,5	0,339	40х0,6	0,583
10х1,4	0,3	16х0,6	0,228	22х0,4	0,213	28х0,6	0,405	40х0,8	0,773
10х1,5	0,31	16х0,8	0,3	22х0,5	0,265	28х0,8	0,537	40х1,0	0,962
10х1,6	0,33	16х1,0	0,37	22х0,6	0,317	28х1,0	0,666	40х1,2	1,15
10х1,8	0,36	16х1,2	0,44	22х0,8	0,418	28х1,2	0,79	40х1,4	1,33
10х2,0	0,4	16х1,4	0,5	22х1,0	0,518	28х1,4	0,92	40х1,5	1,42
10х2,2	0,43	16х1,5	0,54	22х1,2	0,62	28х1,5	0,98	40х1,6	1,52
10х2,5	0,46	16х1,6	0,57	22х1,4	0,71	28х1,6	1,04	40х1,8	1,7
11х0,3	0,079	16х1,8	0,63	22х1,5	0,76	28х1,8	1,16	40х2,0	1,87
11х0,4	0,105	16х2,0	0,69	22х1,6	0,81	28х2,0	1,28	40х2,2	2,05
11х0,5	0,129	16х2,2	0,75	22х1,8	0,9	28х2,2	1,4	40х2,5	2,31

Как свойства стали влияют на характеристики холоднодеформированных труб

Выбор стали играет ключевую роль в определении свойств холоднодеформированных труб. Разные марки стали обладают различными характеристиками, которые влияют на возможности обработки, устойчивость к внешним воздействиям и области применения труб.

Рассмотрим, как легирующие элементы в стали влияют на конечное изделие. Легированные стали, например, демонстрируют разные уровни обрабатываемости. Это проявляется в возможностях сварки, резки и гибки.

Из личного опыта могу сказать, что при выборе стали для холоднодеформированных труб важно учитывать не только требования к прочности, но и особенности последующей обработки. Неправильный выбор может привести к сложностям при сварке или формовке. Предварительные консультации с технологами и сварщиками помогут избежать многих проблем.

Кузнецов Сергей Викторович

Инженер-технолог

Выбор стали также определяет устойчивость трубы к внешним факторам. Некоторые стали предназначены для эксплуатации в условиях высоких температур. Другие проявляют устойчивость к воздействию различных химических веществ.

Например, для трубопроводов, работающих в агрессивных средах, используют стали с повышенным содержанием хрома и никеля. Эти элементы образуют на поверхности трубы защитную пленку, препятствующую коррозии.

Различия в свойствах стали означают и разный спектр применения холоднодеформированных труб. Трубы из углеродистой стали, например, используют в основном для транспортировки неагрессивных сред и в конструкциях, не подверженных высоким нагрузкам. Трубы из легированных сталей применяют в ответственных областях, таких как химическая, нефтегазовая и энергетическая промышленность.

В заключение, свойства стали являются определяющим фактором для характеристик холоднодеформированных труб. Выбор стали должен основываться на конкретных требованиях к трубе, включая условия эксплуатации, способы обработки и необходимые механические свойства. Правильный выбор стали гарантирует получение изделия с необходимыми характеристиками и продолжительным сроком службы.
