Двутавр: стальной стержень современной стройки

Эта статья — ваш гид в мире двутавровых балок. Разберемся, что это за элемент, где он применяется и почему он так важен для современных инженерных решений. Рассмотрим конструктивные особенности, классификацию и области применения двутавра, чтобы вы могли лучше ориентироваться в выборе материала для своего проекта.

Что представляет собой двутавровая балка?

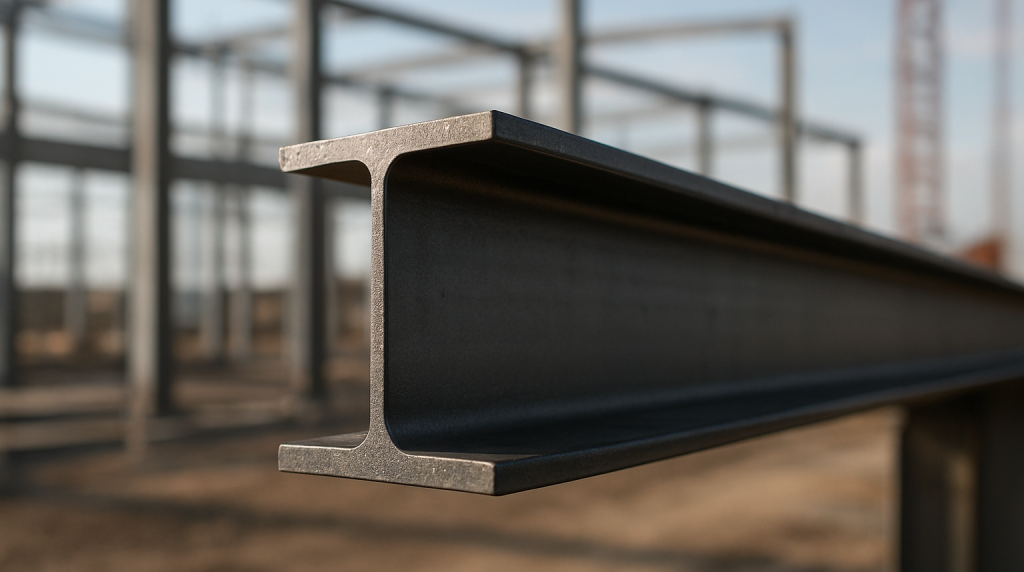

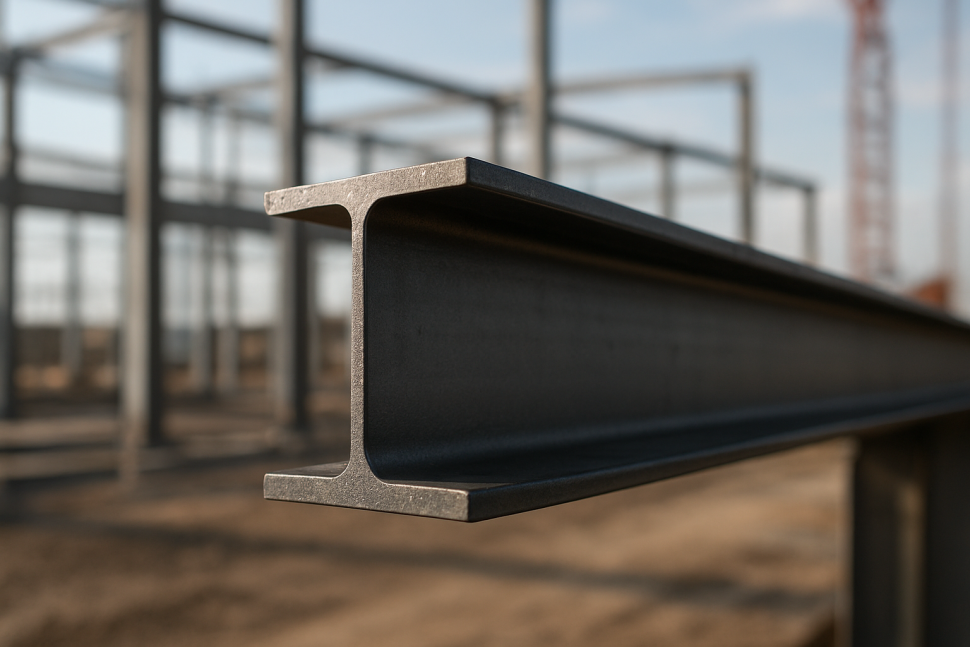

Двутавр – это стальной профиль, поперечное сечение которого напоминает букву "Н". Такая геометрия обеспечивает оптимальное сочетание прочности и веса, что делает двутавр востребованным в различных отраслях.

Многие считают, что двутавр – это просто стальной брус. Но его форма – результат инженерной оптимизации, позволяющей выдерживать значительные нагрузки при минимальном расходе металла.

Кузнецов Сергей Викторович

Инженер-технолог

Ключевые части двутавра:

• Полки: Горизонтальные элементы, принимающие на себя основную часть нагрузки.
• Стенка: Вертикальная составляющая, соединяющая полки и обеспечивающая сопротивление изгибающим моментам.
• (Опционально) Ребра жесткости: Дополнительные элементы, усиливающие конструкцию в местах концентрации напряжений.

Основные параметры двутавровой балки

При выборе двутавра важно учитывать ряд параметров, определяющих его несущую способность и пригодность для конкретной задачи.

Габариты и масса

Двутавры предлагаются в широком диапазоне размеров, что позволяет подобрать оптимальный вариант для различных проектов. К ключевым параметрам относятся:

• Высота: Расстояние между крайними точками полок (обычно от 100 мм и свыше 1 метра).
• Ширина полок: Влияет на площадь опирания и устойчивость.
• Толщина стенки и полок: Непосредственно влияет на прочность профиля.

Зачастую можно встретить ситуацию, когда несколько небольших двутавров заменяют один очень большой. Это позволяет более гибко распределить нагрузку и оптимизировать конструкцию.

Кузнецов Сергей Викторович

Инженер-технолог

Материал

Для производства двутавров используются разные типы стали:

• Углеродистая сталь: Стандартный, проверенный временем материал с хорошим сочетанием прочности и стоимости.
• Низколегированная сталь: Применяется в условиях низких температур или при повышенных требованиях к прочности.

Маркировка

Маркировка двутавра содержит информацию о его типе и характеристиках. Например:

• "Б": Балка обычная.
• "У": Балка с узкими полками.
• "Ш": Балка с широкими полками.
• "К": Балка для колонн.
• "М": Балка для подвесных путей.

Основные типы двутавровых балок

Различают несколько видов двутавров, отличающихся по форме, технологии производства и точности изготовления.

По форме:

• Стандартные: Классическая "Н"-образная форма.
• Широкополочные: С увеличенной шириной полок для повышения несущей способности.
• Колонные: С почти квадратным сечением, предназначенные для вертикальных нагрузок.

По технологии производства:

• Горячекатаные: Изготавливаются методом горячей прокатки, обеспечивающим высокую однородность металла.
• Сварные: Собираются из отдельных элементов с помощью сварки, позволяя создавать профили с нестандартными размерами и характеристиками.

По точности изготовления:

• Класс "А": Высокая точность, для ответственных конструкций.
• Класс "В": Обычная точность, для стандартных задач.

При выборе точности изготовления важно понимать, какие допуски допустимы в вашем проекте. Экономия на точности может обернуться проблемами при монтаже.

Кузнецов Сергей Викторович

Инженер-технолог

Области применения двутавровых балок

Универсальность и прочность двутавра сделали его незаменимым во многих сферах.

Строительство зданий

• Несущие каркасы: Обеспечение прочности и устойчивости здания.
• Перекрытия: Создание надежных горизонтальных перекрытий с большими пролетами.
• Мосты и эстакады: Выдерживание высоких нагрузок от транспорта и окружающей среды.

Промышленное строительство

• Каркасы цехов и ангаров: Способность выдерживать вес оборудования и технологических линий.
• Подкрановые пути: Обеспечение безопасного перемещения грузов с помощью кранов.

Машиностроение

• Рамы и каркасы: Создание жестких и прочных основ для машин и механизмов.
• Опорные элементы: Поддержка тяжелого оборудования и станков.

Энергетика

• Опоры ЛЭП: Выдерживание нагрузок от проводов и ветра.
• Мачты и башни: Основа для ветрогенераторов и другого оборудования.

Преимущества использования двутавровых балок

Использование двутавра дает ряд преимуществ по сравнению с другими материалами.

1. Высокая несущая способность: Выдерживает значительные нагрузки на изгиб и сжатие.
2. Экономия материала: Оптимальная форма позволяет снизить массу конструкции без потери прочности.
3. Универсальность: Подходит для различных задач и условий эксплуатации.
4. Удобство монтажа: Легко соединяется с другими элементами конструкции.

Примеры успешного применения двутавровых балок

• Реконструкция стадиона "Лужники": Использование широкополочных двутавров позволило создать легкую и прочную крышу, выдерживающую экстремальные погодные условия.
• Строительство моста через реку Обь: Колонные двутавры обеспечили устойчивость конструкции к динамическим нагрузкам от транспорта и течения реки.

В заключение

Двутавровая балка – это надежный и экономичный строительный материал, способный решать широкий спектр задач. Знание характеристик, типов и областей применения двутавра позволит вам сделать правильный выбор и реализовать ваш проект с высокой эффективностью.
