Как соединить двутавровую балку: обзор способов и технологий

Двутавр – это вид стального профиля, который часто используется в строительстве благодаря своей способности выдерживать значительные нагрузки. Характерная Н-образная форма обеспечивает высокую прочность на изгиб, что делает его незаменимым элементом в несущих конструкциях. Хотя в частном строительстве он применяется реже, в основном двутавр востребован при возведении многоэтажных зданий, промышленных сооружений и других объектов с высокими требованиями к прочности.

Соединения двутавровых балок – ключевой аспект при строительстве. От того, насколько прочно и правильно выполнены стыки, зависит общая надежность конструкции. Необходимо, чтобы место соединения не уступало по прочности самой балке. Существует несколько основных способов соединений: сварные, болтовые и комбинированные.

Сварные соединения: особенности и технология

Сварные соединения позволяют создать монолитную конструкцию, которая отличается высокой прочностью и герметичностью. Процесс сварки двутавровых балок обычно включает несколько этапов:

• Сваривание нижнего пояса. Иногда для усиления добавляют вставки.
• Сваривание стенки балки. Вертикальные швы обеспечивают дополнительную прочность.
• Сваривание верхнего пояса, также с возможным использованием вставок.

В ходе сварки важно контролировать деформации, чтобы избежать искривлений и перекосов конструкции. После завершения сварочных работ швы обрабатывают грунтовкой для защиты от коррозии. Это важный этап, который продлевает эксплуатационный срок конструкции.

Существует и другой способ сварного соединения встык, когда двутавры привариваются к стальной прокладке с обеих сторон угловыми швами. Такой метод часто используют, когда нет необходимости в предварительной разделке кромок металла. Такой метод упрощает процесс, но требует высокой квалификации сварщика.

Личный опыт показывает, что правильный выбор сварочных материалов и режимов сварки – это уже половина успеха. Не стоит экономить на этом, иначе потом придется переделывать.

Кузнецов Сергей Викторович

Инженер-технолог

Болтовые соединения: разборные конструкции и их преимущества

Болтовые соединения применяются там, где требуется возможность разборки конструкции. Преимущества этого способа очевидны:

• Отсутствие остаточных напряжений. В отличие от сварки, болтовые соединения не создают внутренних напряжений в металле.
• Возможность демонтажа и повторного монтажа. Это особенно важно для временных сооружений или конструкций, которые могут быть перенесены в будущем.
• Устойчивость к вибрациям. Болтовые соединения хорошо выдерживают динамические нагрузки и вибрации.

Недостатки болтовых соединений включают большую вероятность коррозии крепежа и необходимость сверления отверстий, что немного ослабляет сечение балки. Кроме того, болтовые соединения требуют дополнительных затрат на крепежные элементы и монтажные работы. Для ответственных конструкций рекомендуется использовать высокопрочные болты из легированных сталей, прошедшие термическую обработку. Затяжку таких болтов производят с помощью динамометрических ключей или гайковертов для контроля усилия.

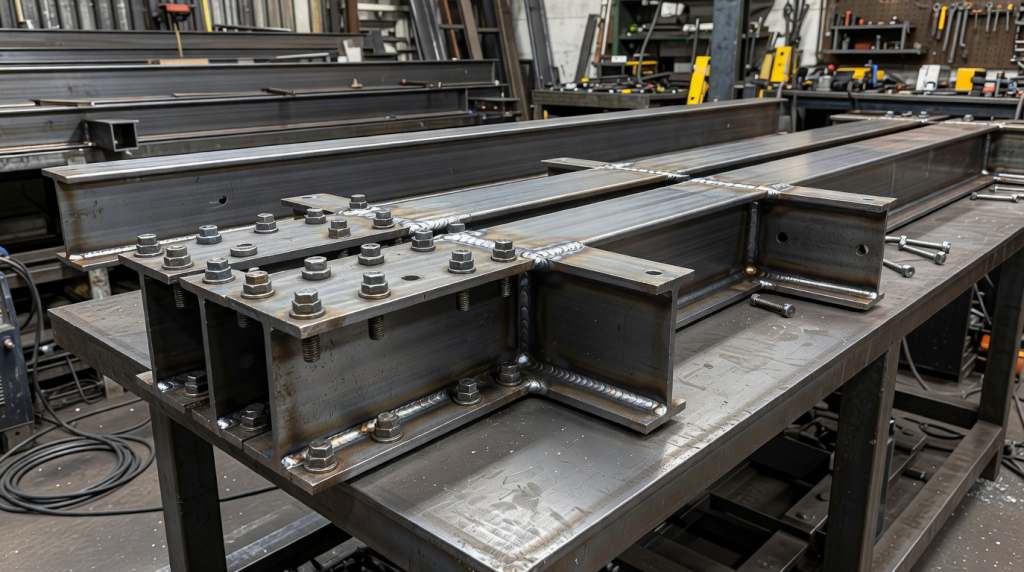

Комбинированные соединения: сочетание сварки и болтов

Комбинированные, или болтосварные соединения, часто используются в строительстве большепролетных конструкций. Эта технология сочетает в себе преимущества обоих методов и включает следующие этапы:

• Соединение элементов высокопрочными болтами с использованием накладок.
• Приварка поясов балок для создания жесткого соединения.
• Закрытие технологических окон накладками для обеспечения герметичности и защиты от коррозии.

При использовании комбинированного метода важно обеспечить идеальное совпадение поверхностей соединяемых элементов и точность углов. Это необходимо для равномерного распределения нагрузки и предотвращения деформаций.

Комбинированные соединения – это отличный вариант, когда требуется и высокая прочность, и возможность контролировать напряжение в конструкции. Главное – тщательно подготовить все элементы.

Кузнецов Сергей Викторович

Инженер-технолог

Выбор способа соединения двутавровых профилей зависит от конкретных задач и условий эксплуатации. Двутавры широко применяются в промышленном и гражданском строительстве для создания опор, колонн, эстакад, крупногабаритных пролетов и подкрановых путей. Правильный выбор соединения – залог прочности и долговечности всей конструкции.
