Ключевые аспекты выбора и применения сварной сетки
5 минут
30Содержание статьи
Ключевые аспекты выбора и применения сварной сетки
Эта статья призвана помочь разобраться в особенностях сварной сетки, ее производстве и применении. Мы подробно рассмотрим материалы, технологии изготовления, стандарты, а также виды и размеры, чтобы вы могли сделать осознанный выбор, соответствующий вашим задачам.
Производство и материалы сварной сетки: что важно знать

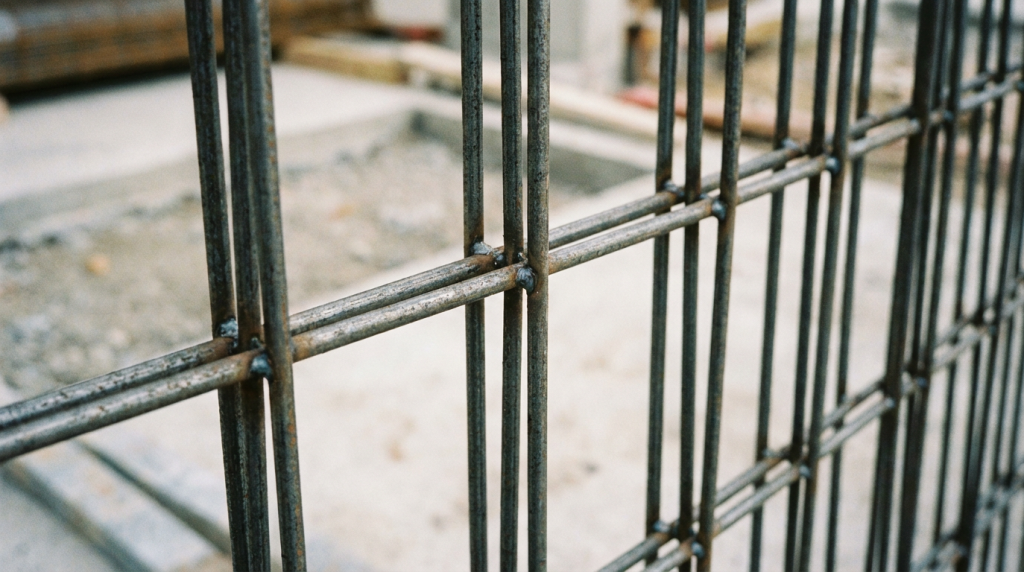

Сварная сетка, представляющая собой металлическое изделие с ячеистой структурой, получается путем сваривания проволок, расположенных перпендикулярно друг к другу. Эта технология позволяет создавать сетки с квадратными или прямоугольными ячейками, которые широко используются в строительстве и других отраслях. Производство регламентируется международным стандартом №23279-2012.
Для изготовления сварной сетки применяются прутки из стали марок А200, А400, А600, А800, А1000, А1200. Эти стали отличаются низким содержанием углерода, что обеспечивает хорошие сварочные свойства. Однако, у них невысокая устойчивость к коррозии, поэтому часто требуется дополнительная обработка, например, цинкование или полимерное покрытие.
Диаметр прутьев влияет на толщину проволоки готовой сетки. Чем меньше диаметр, тем проще автоматизировать процесс производства.
Процесс изготовления сетки включает несколько этапов:
- Подготовка прутьев и укладка в лотки с соблюдением заданного расстояния.
- Фиксация положения прутьев.
- Контактная сварка продольных и поперечных прутьев.
- Контроль качества сварных соединений и геометрии сетки.
- Нанесение защитного покрытия (цинкование или полимерное покрытие).
- Рубка сетки на листы (для тяжелых сеток) или смотка в рулоны (для легких).
- Сортировка и упаковка готовой продукции.
Количество прутьев, используемых в процессе производства, зависит от длины и ширины сетки, а также от размера ячейки.
Производство сварной сетки должно соответствовать нормативным документам, гарантирующим безопасность и соответствие заявленным характеристикам. Основные стандарты, регулирующие производство сварной сетки, представлены в таблице:
| № ГОСТ | Название |
| 8478-81 | Технические требования к сварным сеткам для железобетонных конструкций. |
| 23279-2012 | Технические условия на арматурные сварные сетки для железобетонных конструкций. |
| 6613-86 | Сетки проволочные тканые с квадратными ячейками. Сортамент. |
Защита от коррозии: особенности оцинкованной сварной сетки
Сталь подвержена коррозии, поэтому для увеличения срока службы сварную сетку оцинковывают. Этот процесс позволяет значительно улучшить эксплуатационные свойства материала.
Оцинковка может быть выполнена методом холодного или горячего нанесения цинка. При горячем цинковании на квадратный метр поверхности расходуется больше цинка, чем при холодном.
Цинковое покрытие наносится как на готовую сетку, так и на проволоку до сварки. Важно учитывать, что при нанесении цинка на проволоку до сварки, в местах сварки цинк может испаряться, делая эти участки уязвимыми для коррозии.
Классификация сварной сетки: основные параметры
Сварные сетки классифицируют по нескольким критериям:
- Форма ячеек (квадратные или прямоугольные).
- Вес (легкие и тяжелые).
- Способ оцинкования.
Классификация по весу представлена в таблице:
| По весу | Тип | Описание | |
| Тяжелые | 1 | Продольная рабочая арматура больше распределительной. | |
| 2 | Рабочая арматура в обоих направлениях. | ||
| 3 | Поперечная рабочая арматура больше распределительной. | ||
| Легкие | 4 | Поперечные стержни по всей ширине. | |
| 5 | Поперечные стержни смещены. |
В зависимости от способа оцинкования выделяют следующие типы сварной сетки:
- Оцинкованная до сварки: проволока оцинковывается электролитическим способом (10 г/м2), затем сваривается.
- Сварная, оцинкованная электролитическим способом: сначала сваривается сетка, затем оцинковывается (20 г/м2).
- Оцинкованная горячим способом до сварки: проволока оцинковывается в горячем цинке (35-50 г/м2), затем сваривается.
- Сварная, оцинкованная горячим способом: сначала сваривается сетка, затем оцинковывается (130 г/м2).
Сварная сетка с ПВХ покрытием является еще одним вариантом защиты от коррозии. Полимерное покрытие надежно защищает металл от воздействия агрессивных сред, таких как соленый воздух, кислоты и промышленные отходы.
Размеры и формы поставки: что нужно учитывать
Размеры сварной сетки варьируются в широком диапазоне. Однако при выборе необходимо учитывать нормативные требования, обеспечивающие прочность и безопасность конструкции. Основные размеры для различных типов сеток представлены в таблице:
| Вид | Тяжелые | Легкие | |||
| Тип | 1 | 2 | 3 | 4 | 5 |
| Ширина | 650 – 3050 | 850-3050 | 650-3800 | ||
| Длина | 850-9000 | 850-5950 | 850-6250 | 850-9000 | 3950-9000 |
| Диаметр d d 1 | 12-40 6-16 | 12-25 6-16 | 6-16 12-25 | 3-10 3-10 | 3-5 5-10 |
| Расстояние между стержнями (в осях) | |||||
| - шаг продольных | 200* | 200 | 200 400 | 100 (150) 200 300 400 500 | |
| - шаг поперечных | 600** | 200 | 200* | 100 (75) 150 (125) 200 (175) 250 300 400 | |
| Размеры выпусков стержней | |||||
| - продольных | Кратные 25 | Кратные 25 | 25*** | ||
| - поперечных | 25 | ||||
*Допускается шаг стержня 100 и 300 мм для сеток, используемых в типовых проектах железобетонных конструкций.
**Допускается шаг стержня 300 мм для сеток, используемых в проектах железобетонных конструкций.
***Основная величина для всех параметров в таблице указана в миллиметрах.
Сварная сетка поставляется в виде:
- Плоских листов (армопояса).
- Рулонов.
Для обеспечения сохранности при транспортировке и хранении сетку упаковывают в бумагу, мешковину, ткань или полиэтилен.
Прочность сварной сетки
Важнейший аспект при выборе сварной сетки – ее прочность. Этот параметр напрямую зависит от нескольких характеристик, в частности, от размера ячейки и диаметра используемой проволоки. Логика тут проста: чем меньше ячейка и толще проволока, тем больше металла приходится на квадратный метр и, соответственно, выше прочность. Важно обращать внимание на соответствие заявленных параметров фактическим, так как отклонения от стандартов в сторону уменьшения диаметра проволоки или увеличения размера ячейки ведут к снижению прочностных характеристик.
Вес рулона – еще один индикатор прочности сварной сетки. Чтобы удостовериться в соответствии заявленных характеристик фактическим, рекомендуется взвесить рулон и сравнить полученное значение с теоретическим весом квадратного метра. Допустимое расхождение не должно превышать 5%. Значительное отклонение говорит о том, что изделие может быть недостаточно прочным из-за ослабленной ячейки.
Нельзя недооценивать влияние марки стали на физико-механические свойства сварной сетки. Разные марки стали обладают различными характеристиками предела текучести, временного сопротивления и относительного удлинения, что напрямую влияет на прочность и сферу применения сетки. В таблице ниже представлены сравнительные характеристики различных марок стали, используемых в производстве сварной сетки.
| Марка | A240 | А300 | А400 | А500С | А600 | А800 | А1000 | А1200 |
| Предел текучести | 235 | 295 | 390 | 500 | 590 | 785 | 980 | 1200 |
| Временное сопротивление | 375 | 490 | 590 | 600 | 885 | 1030 | 1230 | 1450 |
| Полное удлинение после разрыва | 25% | 19% | 14% | 14% | 6% | 7% | 6% | 6 |
| Испытание на изгиб: | ||||||||
| - толщина отправки | 180 | 180 | 90 | 45 | - | - | - | - |
| - диаметр | d | O3d | 3d | 5d | - | - | - | - |
Сферы применения сварной сетки
Сварная сетка, особенно с оцинкованным или полимерным покрытием, обладает рядом ценных свойств, которые делают ее востребованной в различных отраслях. К этим свойствам относятся:
- Стойкость к коррозии и воздействию агрессивных сред.
- Продолжительный срок службы.
- Хорошие сварочные характеристики (для отдельных типов).
- Удобство и простота монтажа.
- Гибкость (характерна для легких типов сетки).
Благодаря этим качествам, сварная сетка находит широкое применение в строительстве. Тяжелые типы сетки используются для армирования железобетонных конструкций, например:
- При создании дорожных покрытий и асфальтовых площадок (в качестве армирующего слоя перед заливкой бетона).
- В системах теплоизоляции (для создания каркаса, поддерживающего теплоизоляционный материал).
- При устройстве полов (для выравнивания поверхности перед заливкой или укладкой напольного покрытия).
- В кладке стен (в качестве кладочной сетки, повышающей прочность кладки).
- Для армирования штукатурного слоя, особенно при необходимости создания идеально ровной поверхности.
Сетка также используется для защиты вентиляционных отверстий. При выборе сетки для этой цели необходимо учитывать предполагаемую нагрузку и условия эксплуатации.
В частном строительстве сварная сетка часто применяется для создания ограждений и заборов, а также для изготовления вольеров для домашних животных. Простота монтажа делает ее удобным и практичным материалом для этих целей. Сетка может использоваться как для временных, так и для постоянных ограждений.
В сельском хозяйстве сетка с полимерным покрытием пользуется спросом благодаря ее стойкости к агрессивным средам. Она применяется для строительства вольеров, клеток и загонов для скота. Рулонная сетка позволяет быстро и легко оградить пастбища, обеспечивая безопасность животных.
В быту из сетки можно изготавливать ловушки для грызунов, а также кормушки для рыбы.
В промышленном дорожном строительстве сварная сетка используется для армирования дорожного полотна. Она способна выдерживать значительные нагрузки и способствует выравниванию ландшафта, защищая дорожное покрытие от разрушения.
В заключение стоит отметить, что применение сварной сетки очень разнообразно и зависит от типа сетки и ее характеристик. Перечисленные выше примеры далеко не исчерпывают всех возможных сфер ее использования.
