Обзор технологии плакирования металлов: от основ до современного оборудования

В этой статье мы рассмотрим плакирование металлов – процесс нанесения тонкого слоя одного металла на другой. Узнаем о различных методах плакирования, материалах и оборудовании, а также о контроле качества плакированных изделий. Этот процесс важен для улучшения свойств металлов и расширения их применения в различных отраслях.

Плакирование – это процесс, при котором поверхность детали покрывается слоем другого металла. Это достигается путем сжатия и пластической деформации, что напоминает холодную сварку, когда между металлическими поверхностями образуются прочные связи на атомном уровне без смешивания материалов. Чаще всего плакирование применяют для создания защитных, контактных или декоративных слоев из различных металлов (медь, никель, титан и другие) на изделиях из стали (нержавеющей и конструкционной), меди, алюминия и их сплавов.

В практике часто встречаемся с тем, что плакирование позволяет существенно сэкономить на дорогостоящих материалах. Вместо того чтобы изготавливать деталь целиком из, например, золота или серебра, можно покрыть тонким слоем эти металлы более дешевый материал-основу.

Кузнецов Сергей Викторович

Инженер-технолог

Например, медное покрытие на посуде из нержавеющей стали, омеднение проводов и контактов из стали и алюминия, а также создание монет с имитацией никеля или латуни – все это примеры использования технологии плакирования.

Выбор металла для плакирования зависит от нужных характеристик изделия: устойчивости к коррозии, электропроводности, внешнего вида и механических свойств. Современные технологии позволяют не только улучшить эти характеристики, но и увеличить срок службы изделия.

Методы плакирования

Существуют различные методы плакирования, каждый из которых имеет свои особенности и применяется в зависимости от задачи и требований к конечному продукту. Вот некоторые из них:

1. Прокатка. Этот метод предполагает прокатывание многослойного пакета (обычно от двух до четырех слоев) через валки с определенным усилием. Параметры плакирования зависят от твердости металлов и их расположения в пакете.
2. Экструзия. Используется для нанесения покрытия на цилиндрические заготовки (трубы, проволока, прутки). Покрывающий материал в виде полой трубки охватывает заготовку, и при прохождении через фильеру происходит сжатие и деформация, формируя покрывающий слой.
3. Штамповка. Листовой металл для покрытия накладывается на основу и прижимается в процессе штамповки рельефного изделия.
4. Взрывная сварка. Взрывчатка размещается на поверхности заготовок, и при взрыве происходит мгновенное сжатие. Этот метод подходит для соединения толстых слоев металла.

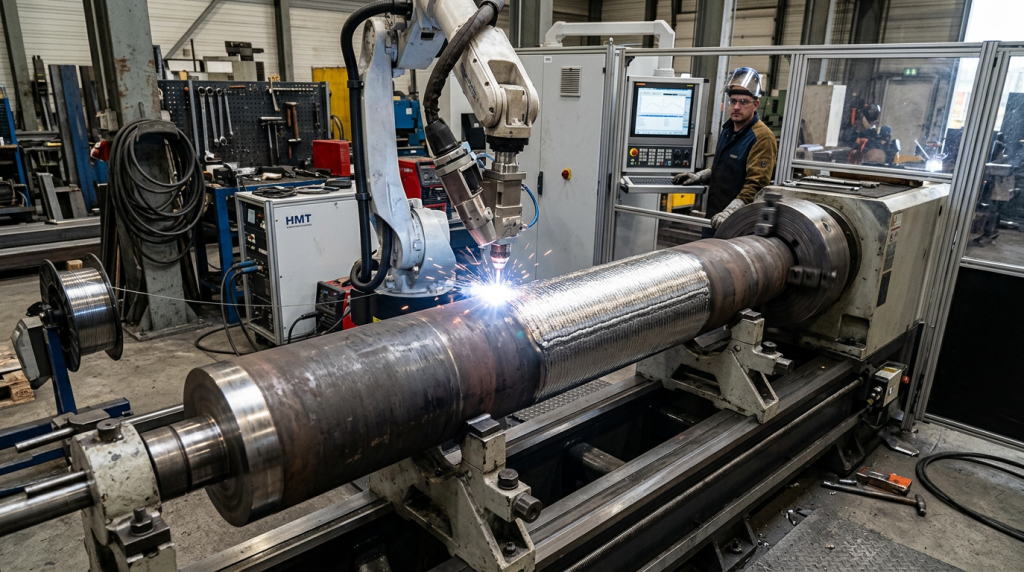

5. Лазерное плакирование. Металлический порошок подается в лазерный луч, плавится и наносится на поверхность заготовки в виде тонкой струи расплавленного металла.
6. Электрохимическое плакирование. Металлы осаждаются из электролитического раствора под воздействием электрического тока, что позволяет создать равномерное покрытие с точной толщиной.
7. Вакуумное напыление. В вакууме металл испаряется и осаждается на поверхность заготовки в виде тонкой пленки, обеспечивая высокую адгезию и чистоту поверхности.

Для улучшения пластичности металлов иногда используют нагрев с помощью микроволнового излучения.

Важно понимать, что выбор метода плакирования определяется не только желаемыми свойствами, но и экономическими факторами. Некоторые методы, например, вакуумное напыление, дают превосходные результаты, но требуют значительных затрат на оборудование.

Кузнецов Сергей Викторович

Инженер-технолог

Какие материалы используются в плакировании?

В качестве материалов для покрытия чаще всего используют металлы и сплавы: медь, никель, алюминий, золото, серебро и хром. Медь ценится за проводимость и адгезию, никель – за устойчивость к коррозии и декоративность.

Алюминий, благодаря легкости и коррозионной стойкости, подходит для эксплуатации в агрессивных средах. Золото и серебро незаменимы в электронике из-за высокой проводимости и стабильности контактов, а хром придает зеркальный блеск и защищает от коррозии.

Иногда применяются и неметаллические материалы (керамика, полимеры) для создания покрытий с особыми свойствами, такими как твердость, устойчивость к высоким температурам, антикоррозийные и изоляционные свойства.

Выбор материалов определяется назначением изделия, условиями эксплуатации, требованиями к механическим и химическим свойствам покрытия.

Технологическое оборудование

Для плакирования используется разнообразное оборудование:

Кроме этого, используются системы для предварительной обработки поверхности, контроля толщины и равномерности покрытия, а также системы автоматизации и мониторинга процесса.

Контроль качества плакированных изделий

Основные методы контроля качества

Для оценки качества плакированного металла применяются разнообразные методы, каждый из которых направлен на выявление определенных типов дефектов и проверку конкретных параметров. К основным методам относятся:

• Визуальный осмотр
• Механические испытания
• Химические анализы
• Неразрушающие методы контроля
• Измерение толщины плакирующего слоя

Рассмотрим эти методы подробнее.

Визуальный осмотр

Это первый и самый простой этап проверки. Он позволяет обнаружить дефекты, видимые невооруженным глазом или с использованием увеличительных приборов, такие как:

• Трещины;
• Сколы;
• Пузыри;
• Поверхностные неровности.

Важно отметить, что визуальный осмотр – это отправная точка контроля, но для более глубокой оценки необходимо применять другие методы.

Механические испытания

Они предназначены для определения способности плакированного изделия выдерживать различные нагрузки и воздействия. Основные виды механических испытаний:

1. Испытание на растяжение: позволяет определить прочность материала на разрыв.
2. Испытание на сжатие: определяет устойчивость материала к деформации под давлением.
3. Испытание на изгиб: показывает, как материал ведет себя при изгибающих нагрузках.
4. Испытание на удар: оценивает устойчивость материала к резким ударным воздействиям.

Эти испытания дают представление о том, как плакированный материал будет вести себя в реальных условиях эксплуатации.

Химические анализы

Проводятся для определения химического состава материалов и выявления соответствия требованиям. Основные методы химического анализа:

• Спектральный анализ: позволяет определить элементный состав материала.
• Газовая хроматография: используется для анализа газообразных веществ, выделяемых при нагревании материала.
• Атомно-абсорбционная спектроскопия: определяет концентрацию определенных элементов в материале.

С помощью химических анализов можно обнаружить нежелательные примеси и убедиться в соответствии материала установленным стандартам. Важно понимать, насколько точно выдержан химический состав, так как это напрямую влияет на функциональные свойства изделия.

Неразрушающие методы контроля (НМК)

Эти методы позволяют оценить качество изделия, не повреждая его. Основные НМК:

• Ультразвуковая дефектоскопия: выявляет внутренние дефекты, такие как трещины и поры.
• Рентгеновская дефектоскопия: позволяет получить изображение внутренней структуры материала.
• Магнитопорошковая дефектоскопия: применяется для обнаружения поверхностных дефектов в ферромагнитных материалах.
• Капиллярная дефектоскопия: выявляет поверхностные трещины и поры с помощью специальных жидкостей.

Использование неразрушающих методов контроля позволяет нам быть уверенными в качестве продукции без риска её повреждения. Это особенно важно для дорогостоящих или ответственных изделий.

Кузнецов Сергей Викторович

Инженер-технолог

Измерение толщины плакирующего слоя

Толщина плакирующего слоя – важный параметр, влияющий на свойства изделия. Для измерения толщины используются различные методы:

• Микрометрические методы: основаны на измерении толщины с помощью микрометра.
• Методы на основе вихретокового контроля: используют электромагнитные поля для определения толщины слоя.
• Ультразвуковые методы: основаны на измерении времени прохождения ультразвуковых волн через слой.

Регулярное измерение толщины позволяет контролировать стабильность процесса плакирования и своевременно выявлять отклонения.

Испытательные лаборатории и стандарты

Для проведения испытаний и контроля качества плакированных изделий используются специализированные лаборатории, оснащенные современным оборудованием. Все испытания проводятся в соответствии с национальными и международными стандартами, такими как ГОСТ, ASTM, ISO.

Соблюдение стандартов – это гарантия того, что продукция соответствует всем требованиям и безопасна в использовании. Поэтому при выборе поставщика всегда обращайте внимание на наличие сертификатов соответствия.

Кузнецов Сергей Викторович

Инженер-технолог

Заключение

Контроль качества и испытание плакированных изделий – это важная часть производственного процесса, позволяющая выявлять и устранять дефекты на ранних стадиях. Использование различных методов контроля, соблюдение стандартов и наличие специализированных лабораторий гарантируют высокое качество и надежность плакированной продукции.
