Резьба на трубах своими руками: пошаговое руководство

Сегодня мы поговорим о нарезании резьбы на трубах – процессе, который может пригодиться как в быту, так и в профессиональной деятельности. Несмотря на кажущуюся сложность, при наличии необходимых инструментов и соблюдении технологии, эту задачу можно выполнить самостоятельно. В этой статье мы рассмотрим основные типы резьбы, инструменты для нарезания, а также подробно опишем процесс ручного нарезания резьбы, как внутренней, так и внешней.

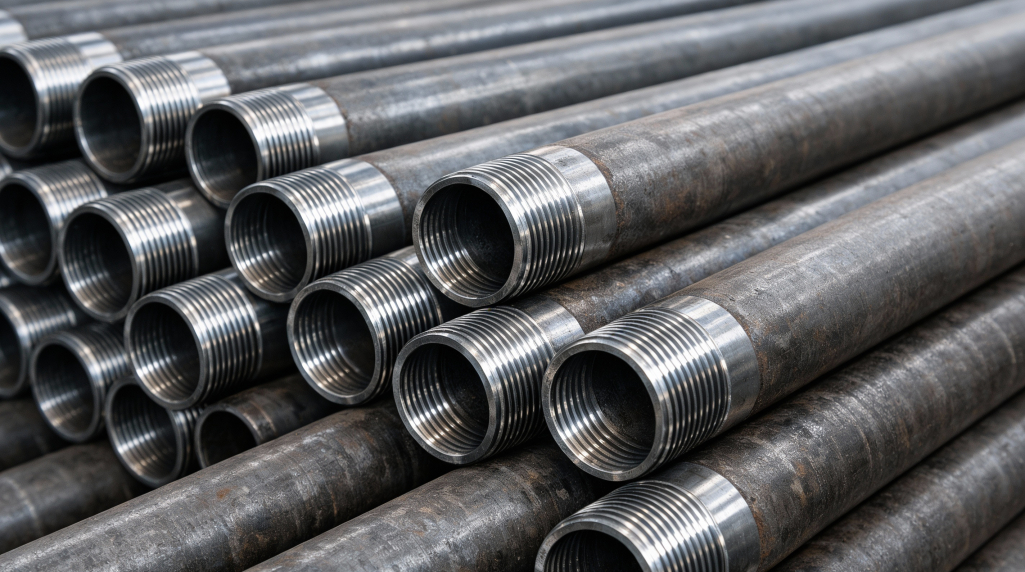

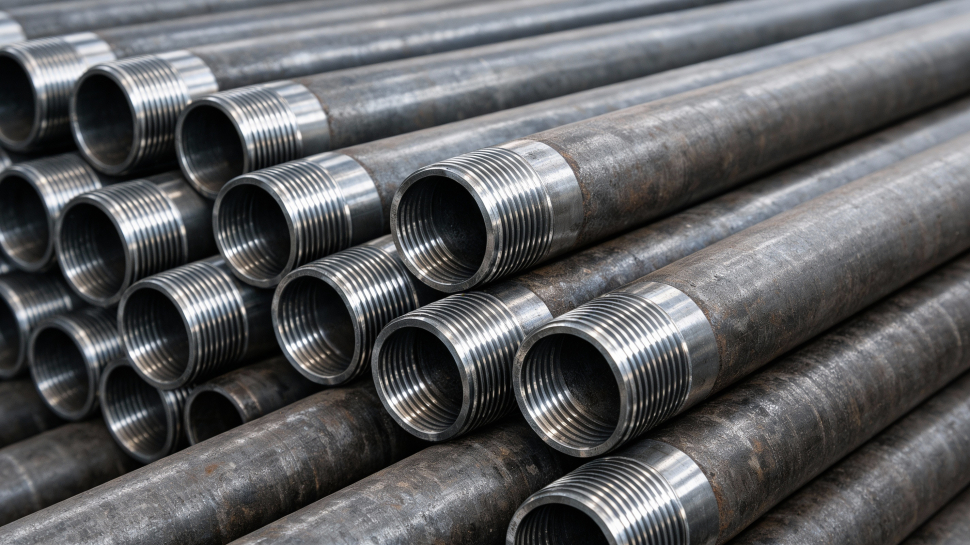

Резьбовое соединение – один из самых распространенных способов соединения труб. Суть его заключается в создании спиральных выступов и углублений на поверхности трубы, которые позволяют соединять ее с другими элементами, имеющими соответствующую резьбу. Резьбу можно нарезать как снаружи, так и внутри трубы, в зависимости от конкретной задачи.

Разновидности и параметры резьбы: что нужно знать?

Чтобы правильно нарезать резьбу, необходимо понимать ее основные характеристики. Вот ключевые параметры, которые нужно учитывать:

• Профиль резьбы: Форма поперечного сечения витка резьбы. Бывает треугольной, трапецеидальной, прямоугольной и других форм, каждая из которых предназначена для определенных условий эксплуатации.
• Угол профиля: Угол между боковыми сторонами витка резьбы. Этот параметр влияет на прочность и герметичность соединения.
• Направление резьбы: Резьба может быть правой или левой, в зависимости от направления вращения при закручивании. Правая резьба – наиболее распространенный вариант.
• Шаг резьбы: Расстояние между двумя соседними витками резьбы. Определяет плотность резьбы и усилие, необходимое для затягивания соединения.
• Глубина резьбы: Расстояние от вершины витка до основания. Влияет на прочность и герметичность соединения.

Хочу добавить от себя как человек, имеющий дело с металлом не первый год: важно помнить о стандартах. Не пытайтесь “изобрести велосипед“, когда речь идет о резьбе. Соблюдайте параметры, указанные в ГОСТах, чтобы обеспечить совместимость и надежность соединения.

Кузнецов Сергей Викторович

Инженер-технолог

Речь также идет о внутреннем, наружном и среднем диаметрах резьбы. Треугольный профиль резьбы делится на дюймовый и метрический.

Метрическая резьба имеет равносторонний треугольный профиль с углом 60°. Диаметры и шаг измеряются в миллиметрах (мм). Дюймовая резьба отличается углом профиля 55°, все параметры указываются в дюймах. В свою очередь, дюймовая резьба делится на крепежную (с крупным шагом) и трубную (с мелким шагом).

Давайте рассмотрим ручной способ нарезания резьбы.

Нарезаем резьбу вручную: инструменты и технология

Для ручного нарезания резьбы потребуются следующие инструменты:

• Плашки (лерки): Используются для нарезания наружной резьбы. Представляют собой закаленные гайки с режущими кромками и отверстиями для отвода стружки. Бывают цельными, разрезными и раздвижными. Последние позволяют регулировать диаметр резьбы.
• Клупп: Инструмент для удержания плашки. Оснащен трещоточным механизмом и длинным рычагом для облегчения работы.

Какие плашки бывают?

Существует несколько типов плашек, предназначенных для разных задач:

• Трубные плашки: Предназначены для нарезания резьбы на трубах и фитингах. Маркируются буквой G. Размеры резьбы варьируются от 1/8 до 2 дюймов.
• Трубные конические плашки: Используются для нарезания конической резьбы, применяемой в трубопроводах высокого давления. Имеют специальную конструкцию, обеспечивающую одностороннюю нарезку резьбы.

Для нарезания внутренней резьбы применяются метчики.

• Метчики: Представляют собой винты с режущими кромками. Используются для нарезания внутренней резьбы. Для ручного нарезания обычно используют комплект из трех метчиков: чернового, промежуточного и чистового.

Как нарезать внутреннюю резьбу?

Процесс нарезания внутренней резьбы состоит из нескольких этапов:

1. Подготовка отверстия: Сверлим отверстие нужного диаметра. Диаметр отверстия должен соответствовать размеру резьбы.
2. Обработка кромок отверстия: Снимаем фаску с краев отверстия, чтобы облегчить ввод метчика и предотвратить образование заусенцев.
3. Смазка: Обязательно используем смазку для снижения трения и улучшения качества резьбы.
4. Нарезание резьбы: Последовательно используем черновой, промежуточный и чистовой метчики. Вкручиваем каждый метчик на несколько оборотов, затем делаем пол-оборота назад для удаления стружки.

Важно помнить, что при нарезании внутренней резьбы необходимо соблюдать аккуратность и не прилагать чрезмерных усилий, чтобы не сломать метчик.

Рекомендации по резьбонарезным работам

Вот несколько советов, которые помогут вам добиться качественного результата и продлить срок службы инструментов:

• Регулярная смазка: Смазка – это не просто "чтобы легче крутилось". Она отводит тепло, предотвращает износ и улучшает качество резьбы.
• Правильное хранение инструментов: Храните инструменты в сухом месте, чтобы избежать коррозии.
• Контроль за состоянием инструментов: Следите за состоянием режущих кромок. Затупившиеся или поврежденные инструменты нужно заменить.
• Равномерное усилие: Избегайте перекосов и чрезмерного давления при нарезании резьбы.
• Подходящий инструмент: Используйте инструменты, соответствующие типу и размеру резьбы.

Из личного опыта: лучше потратить немного больше времени на подготовку и выбор инструмента, чем потом мучиться с некачественной резьбой или сломанным метчиком. Скупой платит дважды, как говорится.

Кузнецов Сергей Викторович

Инженер-технолог

Особенности конструкции метчика

Метчик состоит из нескольких частей:

• Входная часть: Конус, который начинает нарезание резьбы.
• Калибрующая часть: Цилиндр с зубьями, который формирует окончательный профиль резьбы.
• Хвостовая часть: Квадратная головка для закрепления в воротке.

Для предотвращения перегрева инструмента при нарезании резьбы рекомендуется использовать охлаждающие жидкости. Например, для алюминия – керосин, для меди – скипидар, для стали – эмульсию.

Также рекомендуется использовать комплектные метчики, включающие инструмент для черновой и чистовой обработки. Это позволит получить более качественную резьбу.

Соблюдайте следующие условия:

• Очистить поверхность трубы от грязи и пыли.
• Смазать инструмент и деталь.
• Убедиться в исправности инструмента.
• Выбрать правильный угол резьбы и сверло (для внутренней резьбы).
• Поддерживать равномерное давление и скорость вращения.
• Периодически удалять стружку и смазывать зону нарезки.
• Проверять готовую резьбу калибром.
• Работать в хорошо освещенном месте.

Безопасность превыше всего

Первое, о чём нужно помнить – это ваша безопасность. Используйте средства индивидуальной защиты. Это не просто формальность, а реальная защита вашего здоровья.

• Перчатки: Предотвращают порезы и ссадины от острых металлических краев. Материал перчаток должен соответствовать выполняемой работе.
• Защитные очки: Оберегают глаза от летящих металлических частиц. Выбирайте очки с боковой защитой.
• Наушники или беруши: Снижают вредное воздействие шума на слух, особенно при работе с электроинструментом.

Личный опыт показывает, что игнорирование средств защиты может привести к неприятным последствиям. Берегите себя, это самое важное!

Кузнецов Сергей Викторович

Инженер-технолог

Перед началом работы с инструментом убедитесь в его исправности. Проверьте метчики, плашки, держатели – нет ли трещин, сколов, признаков износа. Неисправный инструмент может сломаться в самый неподходящий момент, повредив деталь или нанеся травму.

Надежная фиксация заготовки – еще один ключевой момент. Используйте тиски или другие приспособления, которые обеспечат неподвижность детали во время работы. Даже небольшое смещение может испортить заготовку и привести к поломке инструмента. Качественное фиксирующее устройство – залог успешной работы.

При нарезке резьбы важна правильная техника. Не давите на инструмент слишком сильно, работайте плавно, контролируя скорость. Чрезмерное усилие может привести к поломке метчика или плашки. Обязательно используйте смазочные материалы – они уменьшают трение, предотвращают перегрев и продлевают срок службы инструмента. Выбор смазки зависит от материала заготовки и типа резьбы.

Длительная монотонная работа снижает концентрацию внимания. Делайте регулярные перерывы, чтобы отдохнуть и восстановить силы. Небольшая пауза поможет избежать ошибок и повысить качество работы. Проводите осмотр оборудования во время перерывов.

Организация рабочего места также имеет большое значение. Поддерживайте порядок, убирайте стружку и ненужные предметы. Чистота и порядок – это не только залог безопасности, но и эффективности работы. Расположите инструменты так, чтобы они были легко доступны.

После работы приведите инструменты в порядок. Очистите их от стружки, смажьте и уберите на хранение в специальные ящики или на стенды. Правильное хранение – это инвестиция в будущее. Инструмент всегда должен быть готов к работе.

Соблюдение этих простых рекомендаций позволит вам избежать большинства травм и обеспечить качественное и безопасное выполнение задач. Безопасность – это всегда приоритет!

Как избежать типичных ошибок при нарезке резьбы: пошаговое руководство

Давайте разберем наиболее распространенные ошибки при нарезке резьбы и рассмотрим способы их устранения в виде практических рекомендаций:

• Неправильный выбор инструмента:

  1. Изучите свойства обрабатываемого материала. Необходимо точно знать марку стали или сплава.
  2. Выберите метчик или плашку, предназначенные для данного материала. Обратите внимание на маркировку инструмента.
  3. Проверьте соответствие параметров резьбы (диаметр, шаг) стандартам. Используйте таблицы соответствия.

• Отсутствие смазки:

  1. Используйте специальные резьбонарезные смазки. Не применяйте машинное масло или другие неподходящие жидкости.
  2. Наносите смазку равномерно на рабочую поверхность инструмента и заготовки. Используйте кисточку или распылитель.
  3. Регулярно проверяйте и обновляйте смазку в процессе работы. Это особенно важно при нарезке глубокой резьбы.

• Нарушение угла нарезки:

  1. Используйте специальные направляющие и держатели для инструмента. Это поможет избежать перекосов.
  2. Периодически проверяйте правильность угла наклона инструмента. Используйте угломер.
  3. Держите инструмент ровно и аккуратно, без резких движений. Начинайте нарезку плавно.

• Перекос резьбы:

  1. Используйте центровочные устройства для установки детали. Это обеспечит соосность инструмента и заготовки.
  2. Проверяйте инструмент на начальном этапе работы. Убедитесь, что он входит в отверстие ровно.
  3. Делайте несколько пробных движений без нагрузки. Это поможет выявить возможные перекосы.

• Пренебрежение чистотой:

  1. Регулярно очищайте рабочую зону от стружки и грязи. Используйте щетку или сжатый воздух.
  2. Удаляйте стружку после каждого прохода инструмента. Это предотвратит заклинивание и повреждение резьбы.
  3. Следите за состоянием инструмента и материалов. Затупившийся инструмент необходимо заменить.

Соблюдение этих простых правил поможет вам избежать типичных ошибок и значительно повысить качество нарезки резьбы. Успехов в работе!

В заключение, стоит подчеркнуть, что безопасная и точная нарезка резьбы – это результат сочетания знаний, опыта и внимания к деталям. Используйте правильные инструменты, соблюдайте меры предосторожности и не забывайте о регулярном обслуживании оборудования. Помните, что каждая деталь, сделанная с соблюдением технологий, повышает ценность вашей работы.
