Широкополочный двутавр: разбираемся в сортаменте и размерах

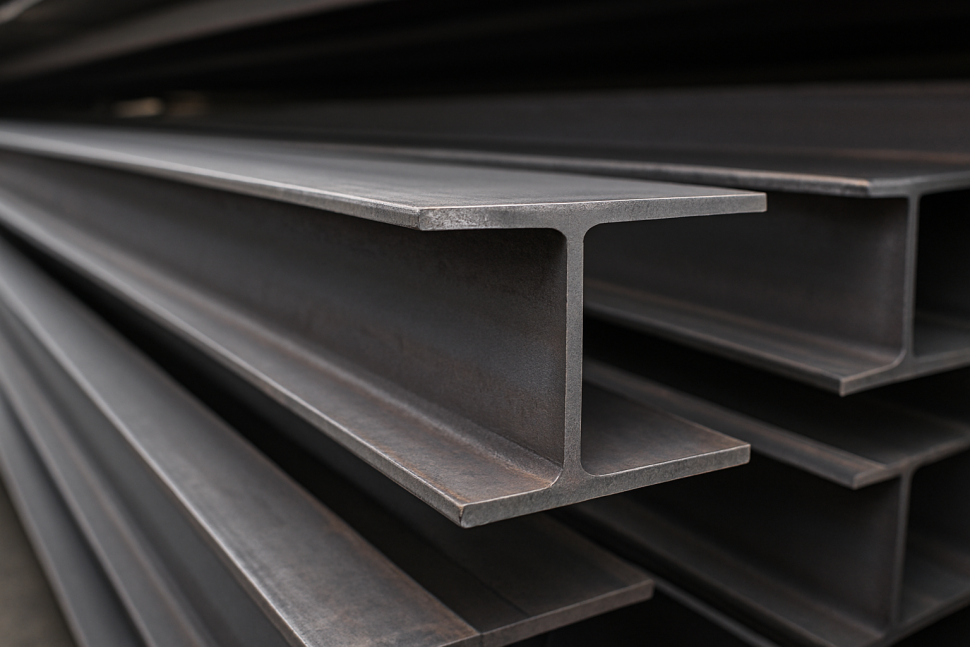

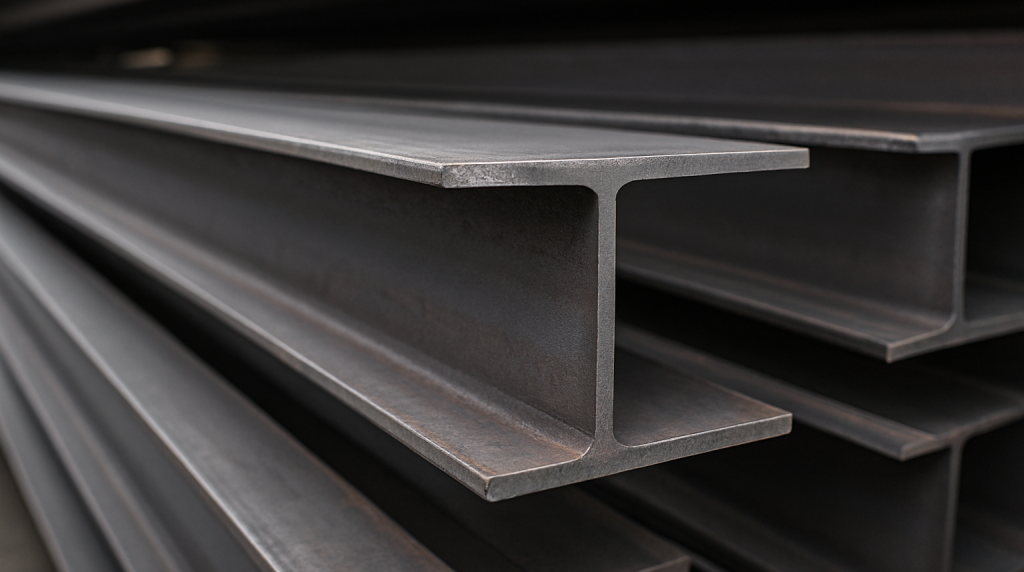

Широкополочные двутавры — это востребованный вид сортового проката, который выделяется своей повышенной прочностью и устойчивостью к износу. Производство и сортамент регламентируются ГОСТ 26020-83. Они незаменимы при возведении высотных зданий, мостов, колонн и шахтных перекрытий. Благодаря своим характеристикам и продолжительному сроку службы, двутавры широко используются при строительстве объектов специального назначения, а также в металлургической и горнодобывающей отраслях. Отличительная особенность – параллельное расположение внутренних граней полок.
Основные характеристики широкополочных двутавров
Маркировка балок этого типа включает букву «Ш», указывающую на широкополочный профиль. Цифра перед буквой обозначает номер, приблизительно соответствующий высоте изделия в сантиметрах. После буквы следует номер серии, варьирующийся от 1 до 5. Высота профиля находится в диапазоне от 19,3 до 71,8 см, толщина стенки – от 9 до 36,5 мм, а ширина полок – от 150 до 320 мм. Подробные данные о размерах и весе можно найти в таблице ниже.
| Обозначение профиля | Высота, см | Масса 1 м, кг |
|---|---|---|
| 20Ш1 | 19,3 | 30,6 |
| 25Ш1 | 25,1 | 42,7 |
| 30Ш1 | 29,1 | 53,6 |
| 30Ш2 | 29,5 | 61,0 |
| 30Ш3 | 29,9 | 68,3 |
| 35Ш1 | 33,8 | 75,1 |
| 35Ш2 | 34,1 | 82,2 |
| 35Ш3 | 34,5 | 91,3 |
| 40Ш1 | 38,8 | 96,1 |
| 40Ш2 | 39,2 | 111,1 |
| 40Ш3 | 39,6 | 123,4 |
| 50Ш1 | 48,4 | 114,4 |
| 50Ш2 | 49,9 | 138,7 |
| 50Ш3 | 49,5 | 156,4 |
| 50Ш4 | 50,1 | 174,1 |
| 60Ш1 | 58,0 | 142,1 |
| 60Ш2 | 58,7 | 176,9 |
| 60Ш3 | 59,5 | 205,2 |
| 60Ш4 | 60,3 | 234,2 |
| 70Ш1 | 68,3 | 169,9 |
| 70Ш2 | 69,1 | 197,6 |
| 70Ш3 | 70,0 | 235,4 |
| 70Ш4 | 70,8 | 268,1 |
| 70Ш5 | 71,8 | 305,9 |
Для изготовления широкополочных двутавров применяют углеродистые стали, отвечающие требованиям ГОСТ 380-2005, и низколегированные стали, состав и характеристики которых устанавливаются ГОСТ 19281-2014 и ГОСТ 19282-73. Производство осуществляется методом горячей прокатки. Изделия поставляются в виде отрезков длиной от 6 до 24 метров. СТО АСЧМ 20-93 также является нормативным документом, определяющим сортамент широкополочного профильного металлопроката, в соответствии с которым допускается выпуск продукции до номера 100.
Основные плюсы широкополочных двутавров
Что же делает широкополочные двутавры такими популярными? Вот основные преимущества:
- Обеспечение прочности и жесткости конструкции.
- Высокие показатели сопротивления сжатию.
- Возможность использования без дополнительной фиксации при монтаже.
- Хорошая свариваемость при использовании низкоуглеродистых сталей.
Двутавровые балки могут быть неразрезными, что позволяет им опираться на несколько пролетов при наличии нескольких точек опоры, а служат эти изделия заготовками для производства тавров – профилей с Т-образным сечением.
Где применяются широкополочные двутавры?
Благодаря своим характеристикам прочности и длительному сроку службы, широкополочные двутавры находят широкое применение в различных отраслях:
- В качестве несущих элементов конструкций.
- Как опорные направляющие.
- При возведении высотных зданий.
- В строительстве больших мостов и эстакад.
- Для укрепления береговых линий.
- В судостроении, при производстве вагонов и грузовых платформ.
- Для производства тавровых профилей.
При транспортировке металлопрокат обычно перевозится открытым транспортом, а на торцы наносится маркировка с указанием марки стали несмываемой краской.
Подводя итоги
Широкополочный двутавр – это универсальный и востребованный материал в современном строительстве и промышленности. Правильный выбор и использование этого вида проката – залог прочности и долговечности любой конструкции.
