Сколько киловатт выдерживает медный кабель и как выбрать сечение по нагрузке

При выборе электропроводки важно понимать, сколько выдерживает медный кабель, ведь от этого зависит безопасность всей системы. Медный провод с правильным сечением помогает избежать перегрева и подобрать подходящую допустимую нагрузку для оборудования. В статье разберем, сколько киловатт выдержит медный кабель в разных условиях, как влияет сечение кабеля на мощность и почему расчет кабеля нельзя выполнять без учета параметров сети. Вы узнаете, как определить нагрузку на кабель и выбрать решение для дома или производства без сложностей. Рассмотрим основные параметры выбора, чтобы проще ориентироваться в характеристиках кабельной продукции и понимать принцип работы электрических линий.

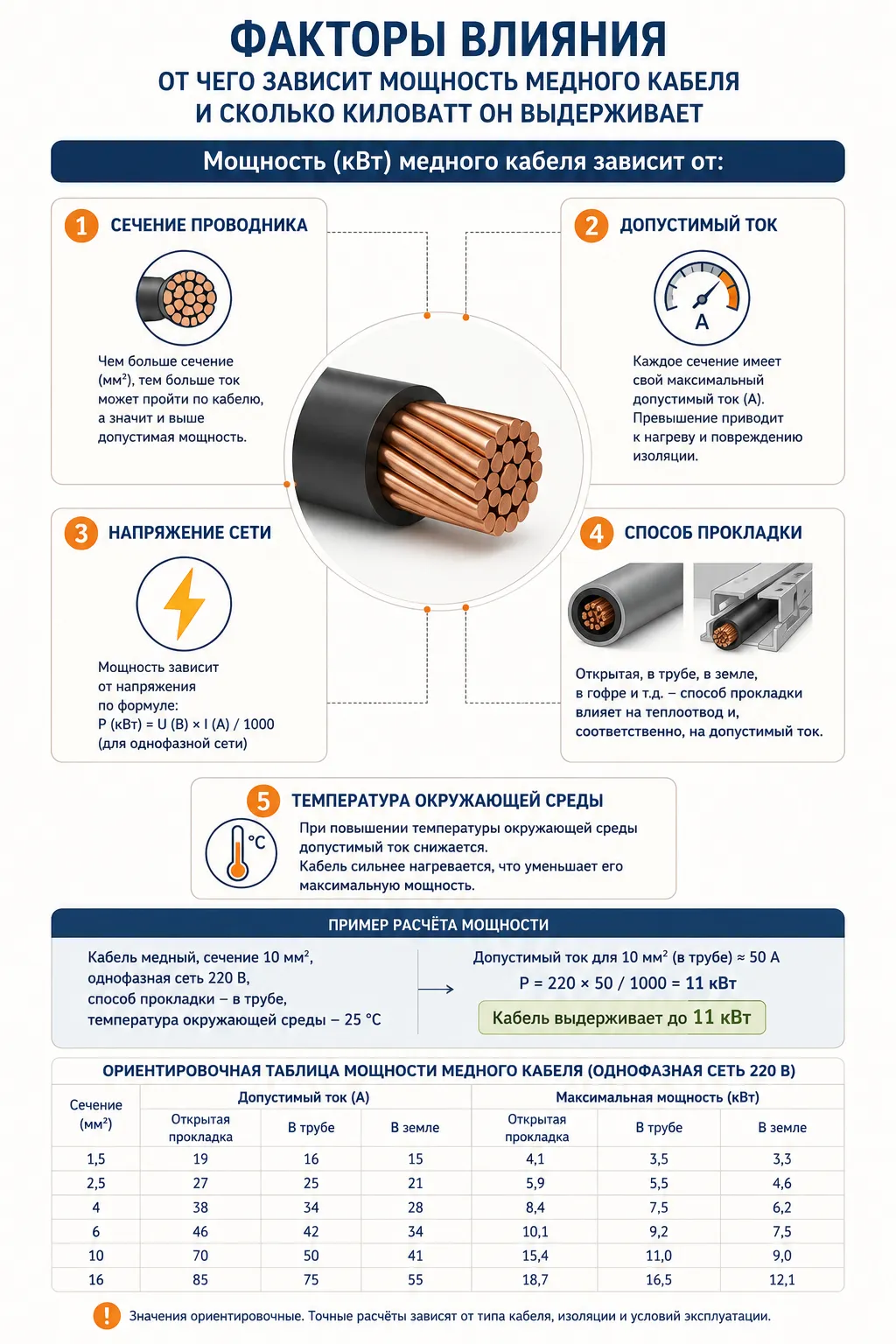

От чего зависит мощность медного кабеля и сколько киловатт он выдерживает

Мощность, которую способен передавать кабель без перегрева, зависит сразу от нескольких параметров. При оценке возможностей медного кабеля важно учитывать не только сечение, но и силу тока, напряжение сети, способ прокладки и условия охлаждения. Один и тот же проводник может выдерживать разную нагрузку в зависимости от места установки и условий эксплуатации. Поэтому определить, сколько киловатт способен выдержать кабель, можно только после комплексного расчета с учетом всех параметров электрической линии.

Основные факторы:

• площадь проводника;
• рабочий ток;
• напряжение сети;
• способ прокладки;
• температура окружающей среды.

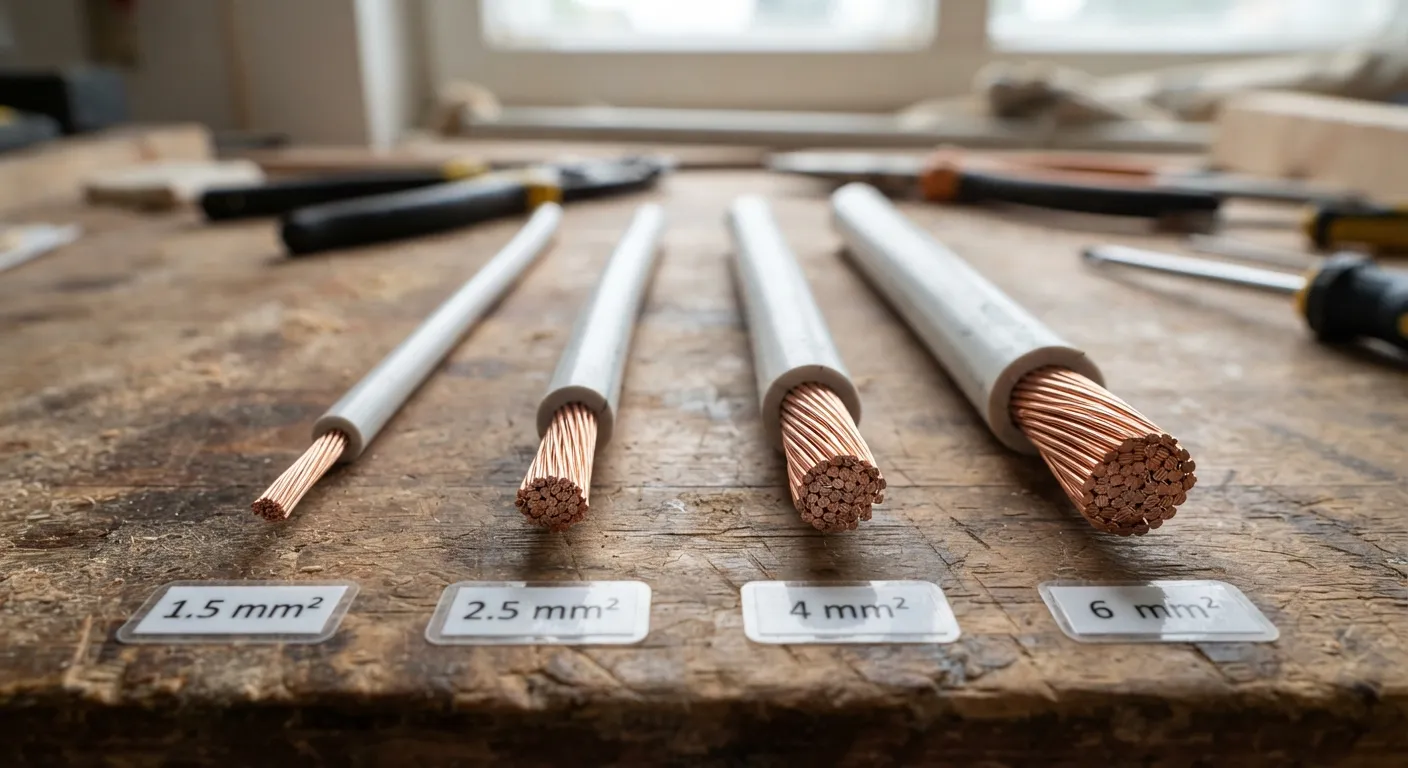

Влияние сечения медной жилы на мощность кабеля

Чем больше площадь сечения, тем больший допустимый ток способен пропускать проводник без перегрева. Именно медная жила отводит тепло и обеспечивает передачу электрической энергии. По этой причине кабель 1.5 мм² рассчитан на меньшую нагрузку, чем проводники сечением 4 или 6 мм². Вместе с увеличением сечения возрастает и максимальная мощность подключаемых потребителей, однако выбирать кабель следует с учетом расчетной нагрузки, а не только по его размеру.

Как напряжение и условия эксплуатации влияют на нагрузку

При расчете для бытовой сети с напряжением 220 вольт учитывают не только мощность приборов, но и длину линии. Чем длиннее трасса, тем больше потери напряжения и тем выше требования к сечению. Также имеет значение способ монтажа. Если электрический кабель проложен открыто, он охлаждается лучше, чем при скрытой прокладке в стене или трубе.

Дополнительно на допустимую нагрузку влияют температура окружающей среды и количество соседних линий, поскольку они уменьшают теплоотвод. Для однофазной сети такие параметры обязательно учитывают еще на этапе проектирования, чтобы электрическая проводка работала без перегрева и перегрузок.

Таблица мощности медного кабеля по сечению 1.5, 2.5, 4 и 6 мм²

При выборе электропроводки важно ориентироваться не только на сечение жилы, но и на токовую нагрузку. Именно поэтому на практике сначала определяют мощность подключаемого оборудования, а затем сверяются со справочными значениями. Такая таблица мощности позволяет быстро подобрать подходящий проводник и избежать ошибок при проектировании линии. При этом следует помнить, что допустимая нагрузка зависит не только от сечения, но и от способа прокладки, температуры окружающей среды и длины трассы.

Таблица сечения кабеля дает ориентировочные значения, которые подходят для большинства бытовых задач. Например, кабель 2.5 мм² обычно используют для розеточных линий, а кабель 4 мм² — для подключения отдельных мощных потребителей. Если же речь идет о вводе в частный дом или оборудовании с высоким энергопотреблением, чаще рассматривают кабель 6 мм².

При выборе конкретного сечения полезно ориентироваться не только на мощность приборов, но и на величину рабочего тока. Именно поэтому электрики сначала рассчитывают, сколько ампер выдерживает линия, и только затем определяют допустимую мощность. Такой подход помогает избежать перегрева проводников и подобрать кабель с необходимым запасом.

Например, проводник сечением 1,5 мм² обычно применяют для линий освещения, где нагрузка сравнительно невелика. Если же планируется подключение нескольких розеток или бытовой техники, предпочтение отдают кабелю большего сечения. Для отдельных силовых линий, питающих варочную панель, бойлер или электрический котел, нередко выбирают проводники 4–6 мм², поскольку они рассчитаны на значительно более высокий ток.

Допустимая мощность и токовая нагрузка медного кабеля 1,5 мм²

Чтобы понимать, почему этот кабель используется именно для определенных задач, нужно знать его физические ограничения. Стандартный медный кабель сечением 1,5 мм² (например, ВВГ или NYM) в бытовой однофазной сети 220В рассчитан на длительную нагрузку до 16 Ампер.

В пересчете на мощность это означает, что линия безопасно выдерживает до 3,5 кВт одновременно включенных приборов. Для современного освещения (особенно светодиодного), вентиляторов, вытяжек и зарядных устройств этого запаса более чем достаточно. Однако, если речь идет о розеточных группах, куда теоретически можно включить чайник, микроволновку или обогреватель, сечение 1,5 мм² становится «узким горлышком» и может привести к перегреву проводки.

Где применяется кабель 1,5 мм²

Исходя из допустимой нагрузки, кабель сечением 1,5 мм² применяется для:

• линий освещения в квартирах и домах;
• коридоров, лестничных клеток и подсобных помещений;
• управления освещением через выключатели;
• маломощных электрических цепей.

Если в будущем планируется подключение дополнительных электроприборов, лучше сразу предусмотреть отдельную розеточную линию с проводником большего сечения.

Кузнецов Сергей Викторович

Инженер-технолог

Какой автомат устанавливают

В большинстве бытовых сетей для такого проводника применяют автоматический выключатель на 10 А. Использование автомата большего номинала допускается только после расчета линии и проверки, что сила тока не превысит допустимые значения для выбранного сечения.

Такой кабель выбирают не по принципу «сколько киловатт он выдержит», а исходя из расчетной нагрузки конкретной линии. Именно поэтому перед монтажом оценивают суммарную мощность подключаемых приборов, способ прокладки и параметры защиты — только в этом случае проводка будет работать в расчетном режиме.

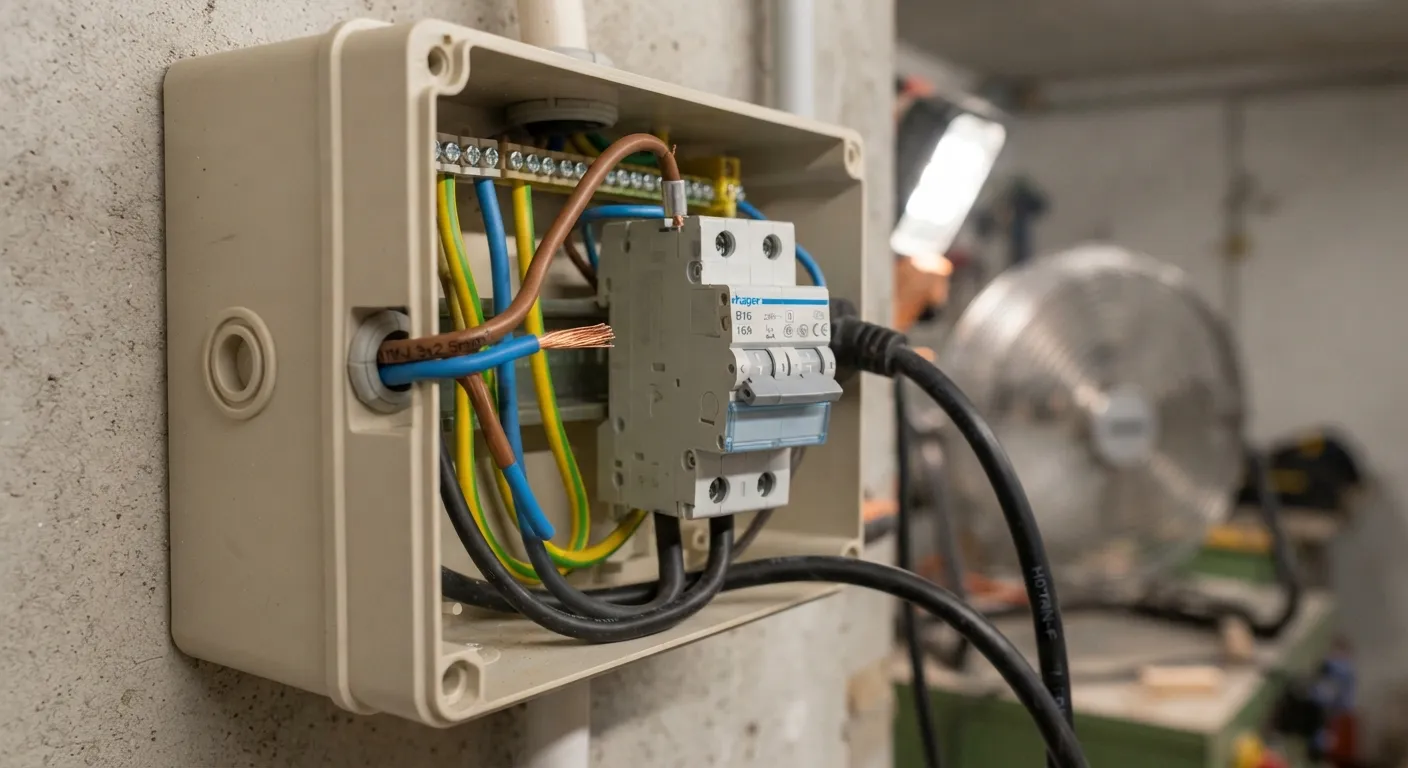

Какую мощность выдерживает медный кабель 2,5 мм²?

Медный кабель сечением 2,5 мм² является стандартом для розеточных групп в жилых помещениях. Его ключевая характеристика — способность безопасно выдерживать длительную токовую нагрузку до 25 Ампер, что в однофазной сети 220В соответствует максимальной мощности около 5,5 кВт. Этого запаса достаточно для одновременной работы нескольких бытовых приборов средней мощности.

Где применяется кабель 2,5 мм²

Исходя из этих параметров, данное сечение подходит для:

• основных розеточных групп в комнатах, на кухне и в спальнях;
• подключения бытовой техники умеренной мощности (телевизоры, компьютеры, пылесосы, микроволновые печи);
• отдельных выделенных линий для кондиционеров или водонагревателей (при установке соответствующего автомата защиты).

Важно понимать: реальная нагрузка на кабель всегда ограничивается номиналом автоматического выключателя. Для стандартной розеточной линии 2,5 мм² по правилам электромонтажа устанавливается автомат на 16 А (что ограничивает мощность безопасными 3,5 кВт). Номинал 20 А или 25 А допускается только для выделенных линий (например, для мощного духового шкафа) и при условии качественного монтажа.

На практике итоговая безопасная мощность зависит не только от сечения, но и от длины линии, способа прокладки (в штробе, гофре или кабель-канале) и качества соединений. Поэтому перед подключением энергоемкой техники всегда необходимо сверять её паспортную мощность с возможностями выделенной линии и номиналом автомата.

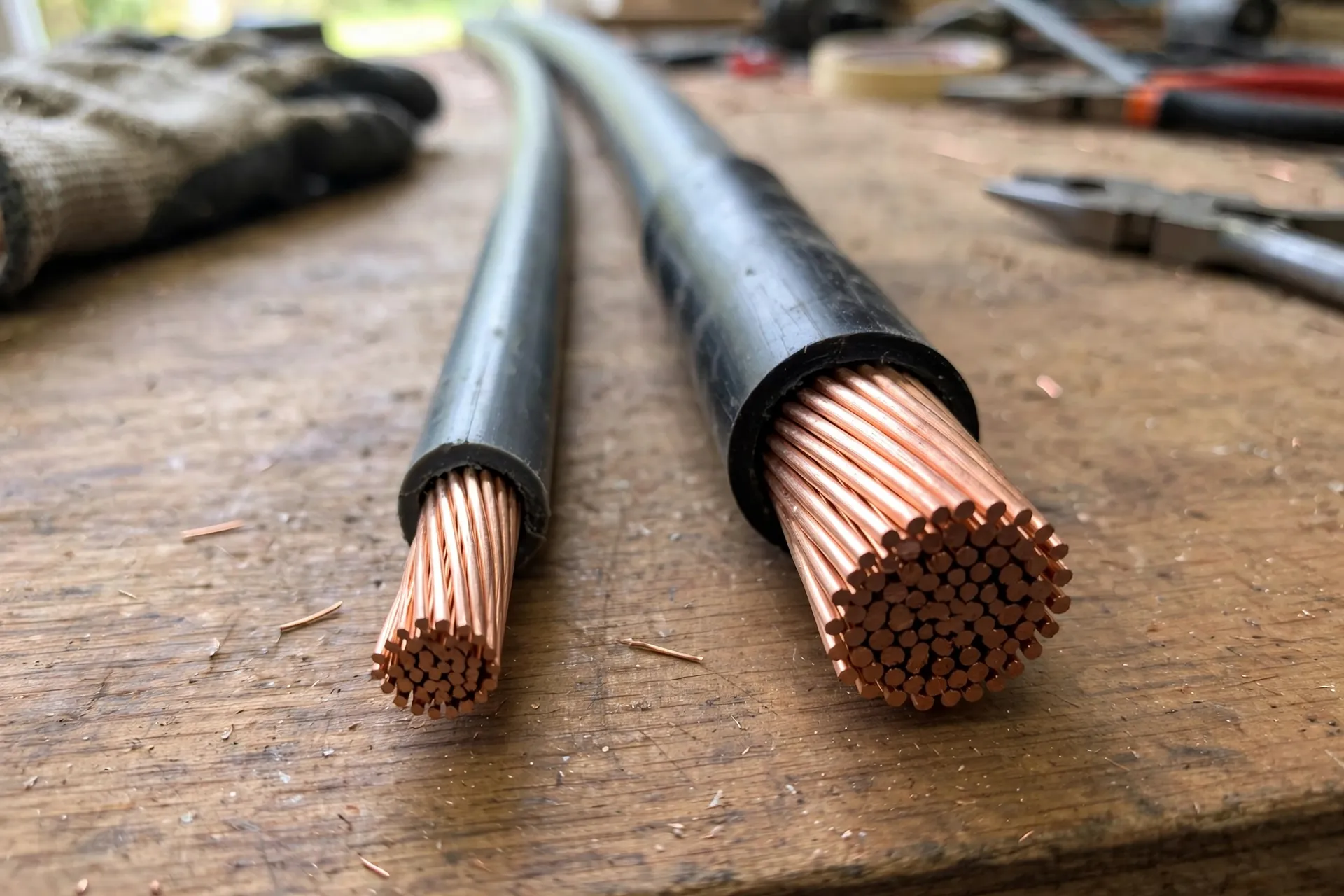

Сколько выдерживает медный кабель 4 и 6 мм²

Медные кабели увеличенного сечения применяются там, где стандартных 2,5 мм² уже недостаточно. Они выдерживают значительные токовые нагрузки и используются для подключения мощного бытового оборудования или в качестве вводных линий. В однофазной сети 220В их примерные предельные возможности составляют:

• 4 мм²: до 32 А, что соответствует мощности около 7 кВт.
• 6 мм²: до 40 А, что соответствует мощности около 8,8 кВт.

Кабель 4 мм² — мощность и область применения

Это сечение является стандартом для выделенных линий кухонной техники и оборудования со средним и высоким энергопотреблением. Его прокладывают отдельно от общих розеточных групп, напрямую к щитку или через специальную силовую розетку.

Основные варианты использования:

• отдельное подключение электрических варочных панелей и духовых шкафов;
• линии питания проточных водонагревателей небольшой и средней мощности;
• системы «теплый пол» большой площади или мощные сплит-системы (кондиционеры);
• удлиненные линии, где необходимо компенсировать естественное падение напряжения.

Важно: хотя кабель 4 мм² физически способен выдержать до 7 кВт, для его защиты в бытовых условиях чаще всего устанавливают автоматический выключатель на 25 А или 32 А (в зависимости от способа прокладки и паспортных данных подключаемого прибора).

Кабель 6 мм² — когда нужен увеличенный запас

Проводник 6 мм² выбирают для самых энергоемких задач в квартире или частном доме, а также для магистральных линий, где важно минимизировать потери энергии на расстоянии.

Основные варианты использования:

• вводной кабель в квартиру или небольшой частный дом (при однофазном подключении 220В);
• подключение мощных проточных водонагревателей (от 8 кВт), электрокотлов или обогревателей для саун;
• объединенная выделенная линия для одновременной работы варочной панели и духового шкафа.

Для защиты такой линии обычно применяются автоматы на 32 А или 40 А. При этом необходимо помнить, что реальная допустимая мощность зависит не только от сечения, но и от способа прокладки (в штробе, гофре или открытым способом), длины трассы и качества контактных соединений в щитке.

Как правильно рассчитать нагрузку на медный кабель

Перед выбором сечения необходимо выполнить простой расчет нагрузки и определить, какие приборы будут подключены к линии одновременно. Сначала складывают мощность всех потребителей, затем сравнивают полученное значение с возможностями кабеля и защитного автомата.

Основная формула расчета:

Мощность (Вт) = напряжение (В) × сила тока (А)

Например, если оборудование потребляет 3000 Вт при напряжении 220 В, ток составит около 13,6 А. Эти данные помогают понять, сколько киловатт держит медный кабель в конкретной линии.

Порядок расчета:

1. Определите суммарную мощность всех приборов.
2. Добавьте запас по нагрузке, чтобы линия не работала на пределе.
3. Выполните расчет кабеля с учетом сечения и условий прокладки.
4. Подберите автоматический выключатель с подходящим номиналом.

При выборе важно учитывать, сколько ампер выдерживает проводник, поскольку именно ток напрямую влияет на нагрев жилы. Значения в амперы, длина линии и способ монтажа помогают определить подходящее сечение и избежать перегрузки электрической сети.

Частые ошибки при выборе сечения кабеля

При монтаже электрической сети важно учитывать не только мощность оборудования, но и рабочий ток, условия эксплуатации и параметры защиты. Ошибки на этом этапе могут привести к перегреву линии и срабатыванию автоматики.

Основные недочеты:

• расчет только по мощности без учета тока;
• установка автомата с неподходящим номиналом;
• выбор проводника меньшего сечения;
• отсутствие запаса по нагрузке.

Правила выбора кабеля требуют комплексного подхода. Особенно это важно при создании электрической проводки и планировании проводки в доме, где каждая линия должна соответствовать подключаемому оборудованию и условиям эксплуатации.

Заключение

Медный кабель нельзя выбирать только по одному показателю — важно учитывать всю систему в целом: назначение линии, подключаемую технику и условия работы проводки. Теперь, понимая, сколько киловатт держит медный кабель, можно точнее оценить возможности разных сечений и избежать ошибок при монтаже. Грамотный выбор кабеля помогает создать электрическую сеть, которая соответствует реальной нагрузке. Подобрать подходящие материалы для таких задач можно в разделе кабелей и проводов МК «УралСталь».
