Стальная полоса в контуре заземления: выбор и применение

Заземление – важный элемент электробезопасности, предназначенный для защиты людей и оборудования от поражения электрическим током в случае аварийных ситуаций. Согласно нормативным документам, а именно Правилам устройства электроустановок (ПУЭ), для соединения заземляющего контура с главной заземляющей шиной (ГЗШ) при напряжениях до 1 кВ рекомендовано использовать стальную полосу. Минимальное сечение такой полосы должно составлять не менее 75 мм². От правильного выбора материала и монтажа зависит безопасность и работоспособность всей системы.

Для какой техники необходимо заземление?

В бытовых условиях заземление необходимо для следующих электроприборов:

• Стиральные машины. Отсутствие заземления в условиях повышенной влажности может привести к пробою изоляции и появлению напряжения на корпусе.
• Микроволновые печи. Эти приборы должны быть подключены к стационарной системе заземления для предотвращения утечек СВЧ-излучения.
• Электрические варочные панели и индукционные плиты. Заземление предотвращает поражение электрическим током при неисправностях, когда напряжение может оказаться на корпусе.
• Стационарные компьютеры. Заземление корпуса компьютера помогает снизить уровень электромагнитных помех и повысить стабильность его работы.

По моему опыту, многие пренебрегают заземлением компьютеров, а ведь это не только вопрос безопасности, но и стабильности работы техники. Простое подключение к контуру заземления может решить массу проблем с электромагнитными наводками.

Кузнецов Сергей Викторович

Инженер-технолог

Выбор материала для заземляющего контура

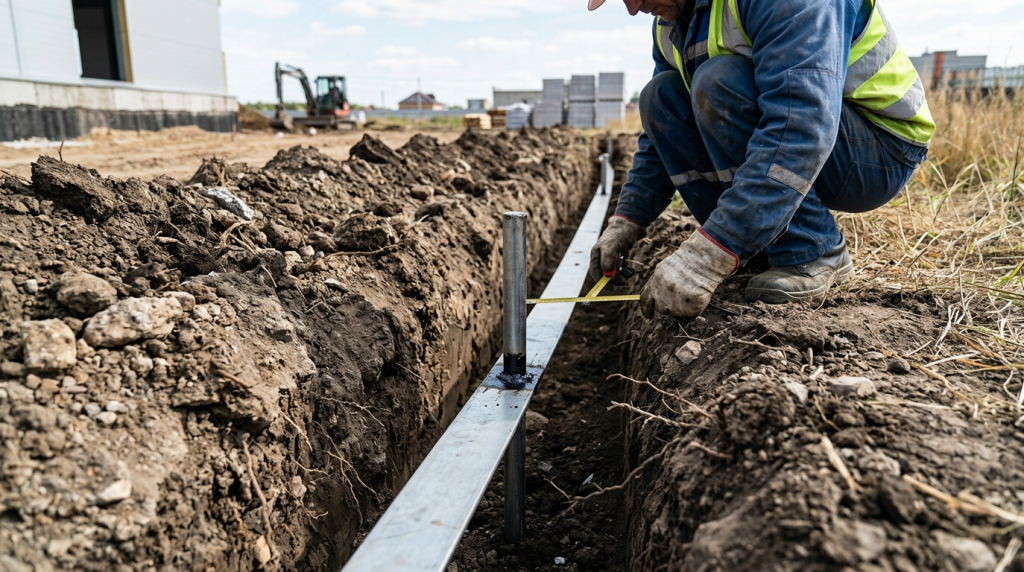

Для создания эффективного заземления, особенно в промышленных условиях, часто используют стальную полосу толщиной от 4 до 5 мм и шириной от 40 до 50 мм. Важны такие характеристики, как пластичность, прочность и хорошие сварочные свойства. Рекомендуется использовать горячекатаную сталь обыкновенного качества, например, марок Ст1, Ст2 или Ст3, произведенную с любой степенью раскисления (кипящая, полуспокойная или спокойная).

При выборе полосы стоит обратить внимание на точность проката. Для контура заземления подойдет обычная точность (класс В) согласно ГОСТ 380-2005. Это позволит сэкономить без ущерба для функциональности.

Защита от коррозии: важный аспект

Так как заземляющий контур находится под землей, он подвержен воздействию влаги и электрохимической коррозии. Окраска металла в таких условиях не эффективна, поэтому применяют другие способы. Одним из вариантов является использование полос из коррозионно-стойкой стали. Другой способ – применение углеродистой стали с защитным цинковым покрытием.

Методы цинкования стальной полосы

В паре "железо-цинк" цинк выступает в роли анода и разрушается первым, защищая сталь от коррозии. Такая защита сохраняется даже при небольших повреждениях цинкового слоя (до 5% от общей площади). Цинк выбран для защиты стали, потому что его нанесение является экономичным и технологически простым.

Наиболее распространенным методом является горячее цинкование. Полоса погружается в ванну с расплавленным цинком, в результате чего образуется слой толщиной от 50 до 600 г/м². Сварка оцинкованных элементов может привести к разрушению защитного слоя и выделению вредных цинксодержащих испарений.

Работая с оцинкованным металлом, важно помнить о мерах предосторожности при сварке. Обязательно используйте средства защиты органов дыхания и обеспечьте хорошую вентиляцию в помещении.

Кузнецов Сергей Викторович

Инженер-технолог

В случае повреждения цинкового покрытия его можно восстановить методом холодного цинкования, используя составы с высоким содержанием цинка. Альтернативой сварке является болтовое соединение оцинкованных полос с использованием оцинкованного крепежа.

Выводы

При создании контура заземления с использованием стальной полосы важно учитывать требования нормативных документов, выбирать подходящий материал с учетом условий эксплуатации и принимать меры по защите от коррозии. Правильный монтаж и регулярный контроль состояния заземляющего контура – залог безопасности электрооборудования и людей.
