Стальные рифленые листы: ромбическое и чечевичное рифление. Сравнение и области применения
Стальные листы с рифлением, будь то ромбическое или чечевичное, производятся в соответствии с ГОСТ 8568-77. Несмотря на общие требования, существуют различия, обусловленные типом рифления. Важно учитывать эти нюансы при выборе, чтобы получить металлопрокат, отвечающий стандартам и потребностям.
В этой статье рассмотрим общие свойства и различия листов с ромбическим и чечевичным рифлением. Определим, какие характеристики важны для каждого типа, чтобы помочь вам сделать правильный выбор.
Общие свойства рифленых листов
Оба типа рифленых листов изготавливаются из углеродистой стали, что обеспечивает необходимую прочность и устойчивость к износу. Они спроектированы для противостояния механическим повреждениям и коррозии. Толщина листа, размеры рифлей и требования к поверхности регулируются ГОСТ 8568-77. Точное соблюдение этих параметров гарантирует качество и соответствие продукции заявленным характеристикам.
Листы с ромбическим рифлением
Листы с ромбическим рифлением имеют выступы в форме ромбов. Эта форма дает отличное сцепление, что особенно важно на скользких поверхностях. Вот где чаще всего можно встретить эти листы:
- Пешеходные зоны и тротуары.
- Полы в производственных помещениях.
- Лестницы.
- Области с интенсивным движением.

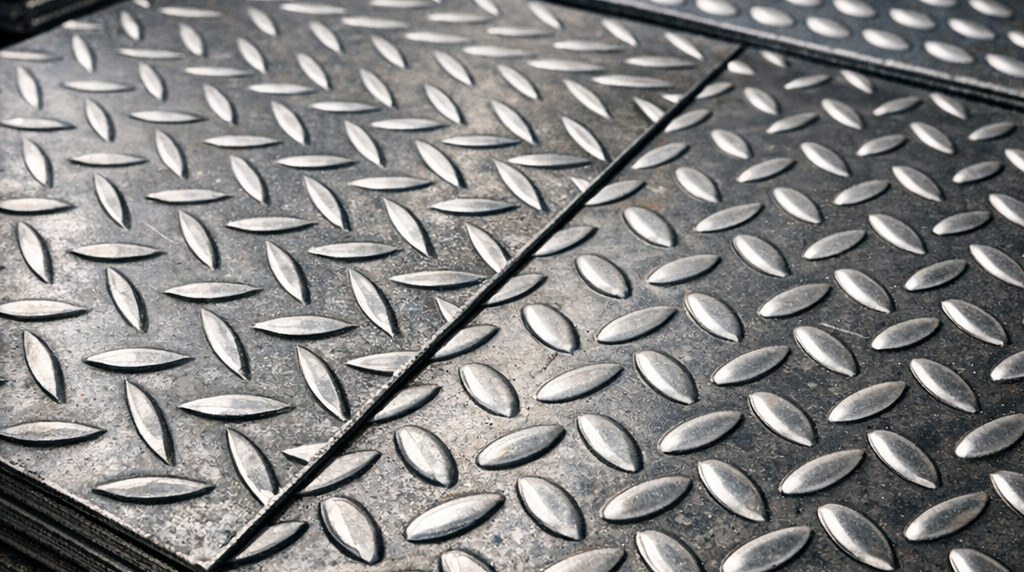

Листы с чечевичным рифлением
Чечевичное рифление – это выпуклые овальные выступы. Эта форма обеспечивает высокую износостойкость и устойчивость к нагрузкам. Области применения чечевичного рифления:
- Подножки и платформы спецтехники и машин.
- Напольные покрытия и платформы для грузов.
- Ограждения и настилы на промышленных объектах.
- Складское оборудование и инвентарь.
Как производятся рифленые стальные листы?
Производство листов с рифлением происходит методом горячей прокатки. Заготовка из стали нагревается до высокой температуры, а затем пропускается через вальцы. На вальцах выгравирован специальный узор, формирующий рифление на одной стороне листа. Важно, чтобы высота рифлей не превышала полумиллиметра, составляя 0,1–0,3 от толщины основы листа. Для изготовления такой продукции могут использоваться различные марки стали, в том числе:
- Ст0, Ст1, Ст2, Ст3.
- Нержавеющие стали: AISI 409, AISI 321, AISI 301, AISI 201, AISI 430, AISI 316, AISI 304.
Металлопрокат выпускается с разной точностью изготовления: высокой (А) и нормальной (В). Допустимые отклонения в размерах не должны превышать 0,2 мм. Технические условия допускают наличие заусенцев на кромках после обрезки. Особое внимание уделяется поверхности листа – она должна быть чистой, без трещин, окалины и других дефектов.
Ключевые преимущества рифленых стальных листов
Рифленые стальные листы востребованы благодаря своим преимуществам:
- Прочность: Прокатка повышает механическую прочность и устойчивость к деформации.
- Сцепление: Рифленая поверхность улучшает сцепление, что важно для напольных покрытий и трапов.
- Защита от коррозии: Использование нержавеющей стали или специальной обработки продлевает срок службы.
- Эстетика: Рифление придает изделиям привлекательный внешний вид, что важно в архитектуре и дизайне.
Где применяются рифленые листы?
Сферы применения рифленых стальных листов достаточно широки:
- Строительство: Полы, ступени, платформы и лестницы.
- Производство: Оборудование и машины, где важна износостойкость.
- Транспорт: Кузова грузовиков, судостроение.
- Бытовое применение: Отделка, ландшафтный дизайн.
Основные различия рифленых листов
Листы с чечевичным и ромбическим рисунком различаются по производственным стандартам. Например, толщина основания листа с чечевичным рисунком начинается от 3,66 мм. Вес листа зависит от марки стали и может составлять от 20,1 до 96,8 кг на квадратный метр. Расстояние между рифлями может быть 20, 25 или 30 мм.
Высота узора на листе с чечевичным рисунком – до 1,5 мм. Рифли располагаются на расстоянии 40 мм от кромки. Размеры таких листов варьируются в зависимости от запроса: ширина от 600 до 2200 мм, длина – от 1400 до 8000 мм. Ромбические листы имеют размеры ромбов от 25-30 мм на 60-70 мм.
Помимо ромбического и чечевичного, существуют и другие виды рифления:
- «Даймонд» – с одной рифлей.
- «Дуэт» – с двумя рифлями.
- «Квартет» – с четырьмя рифлями.
- «Квинтет» – с пятью рифлями.
Чем больше рифлей, тем лучше противоскользящие свойства.
Области применения рифленых листов: детальный обзор
Листы с ромбическим и чечевичным рифлением используются в схожих областях:
- Противоскользящие покрытия: Ступени лестниц, общественный транспорт, входы в магазины, промышленные площадки, бассейны и сауны.
- Декорирование: Мебель, интерьеры, лифты, бытовая техника, осветительные приборы.
- Строительство: Фасады зданий, гаражи, ангары, кровля, балконы, ограждения.
- Производство деталей: Суда, автомобили, ж/д транспорт, оборудование для пищевой промышленности.
Преимущества рифленых стальных листов в таблице
Для наглядности основные преимущества рифленых стальных листов представлены в таблице:
| Преимущество | Описание |
|---|---|
| Увеличенная прочность | Рифление повышает жесткость листа. |
| Устойчивость к скольжению | Рифленая поверхность обеспечивает безопасность на мокрых или наклонных поверхностях. |
| Срок службы | Высококачественная сталь устойчива к коррозии и внешним воздействиям. |
| Простой монтаж | Легкость установки в различные конструкции. |
| Внешний вид | Эстетичное оформление для интерьеров и экстерьеров. |
Отличия ромбического и чечевичного рифления: детали, которые важны
Выбор между ромбическим и чечевичным рифлением – это не только вопрос эстетики, но и функциональности. Важно понимать, какие характеристики каждого типа лучше соответствуют конкретным условиям эксплуатации. Рассмотрим ключевые отличия:
| Критерий | Ромбическое рифление | Чечевичное рифление |
|---|---|---|
| Форма | Выпуклые ромбы, расположенные в определенном порядке. | Овальные или каплевидные выступы, напоминающие зерна чечевицы. |
| Визуальное восприятие | Более строгий и индустриальный вид. | Более мягкий и декоративный внешний вид. |
| Сцепление | Обеспечивает очень хорошее сцепление благодаря острым углам ромбов. | Сцепление хорошее, но несколько уступает ромбическому из-за более гладкой формы. |
| Применение | Подходит для зон с высокой интенсивностью движения и требованием максимальной безопасности (например, промышленные платформы, лестницы). | Часто используется там, где важен баланс между безопасностью и внешним видом (например, торговые залы, общественные пространства). |
Выбор типа рифления зависит от конкретных требований проекта. Если важна максимальная защита от скольжения, ромбический вариант – оптимальное решение. Если же приоритет – внешний вид, то чечевица может выглядеть выигрышнее.
Технологии производства рифленых листов
Существуют различные методы создания рифленых стальных листов, каждый из которых влияет на характеристики конечного продукта. Рассмотрим основные из них:
- Прокатка. Наиболее распространенный метод, при котором лист пропускается через валки с выгравированным рисунком.
- Штамповка. Применяется для массового производства листов с идентичным рисунком.
- Прессование. Используется для создания рифлений сложной формы.
Каждый метод имеет свои преимущества и недостатки. Прокатка позволяет получать листы различных размеров и толщины, а штамповка обеспечивает высокую производительность. Выбор технологии зависит от объема производства и требований к конечному продукту.
| Метод | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Прокатка | Лист проходит между валами с рифленым узором. | Гибкость в размерах, подходит для разных толщин. | Более высокая стоимость оборудования. |
| Штамповка | Рисунок формируется при помощи штампа под давлением. | Высокая скорость производства, низкая стоимость единицы продукции. | Ограничения по сложности рисунка и толщине листа. |
Области применения рифленых стальных листов
Рифленые стальные листы востребованы во многих отраслях. Их применяют там, где важны прочность, безопасность и долговечность покрытия. Рассмотрим некоторые примеры более подробно.
- Строительство: Рифленые листы используют при создании лестниц, настилов, платформ и других несущих конструкций. Их антискользящие свойства особенно ценятся в местах с повышенной влажностью или вероятностью загрязнения.
- Транспорт: В железнодорожной и автомобильной промышленности из рифленого металла изготавливают полы вагонов, грузовые платформы и кузова. Рифление предотвращает смещение грузов и повышает безопасность транспортировки.
- Промышленное производство: На заводах и фабриках листы применяют на рабочих площадках, для создания настилов, платформ для оборудования и передвижных мостков.
- Энергетика: В энергетическом секторе, включая нефтепереработку и газовую промышленность, рифленые листы идут на изготовление платформ и лестниц, обеспечивая безопасные условия работы.
- Сельское хозяйство: В аграрном секторе листы используют для создания прочных и долговечных настилов в животноводческих помещениях. Рифление снижает риск падения животных и персонала.
- Морская индустрия: На судах и морских платформах рифленые листы необходимы для создания палуб и трапов с противоскользящим эффектом, что крайне важно в условиях морского климата.
- Городская инфраструктура: В городах такие листы применяют для создания безопасных покрытий на мостах, в подземных переходах и других местах с интенсивным движением.
Спектр применения рифленых стальных листов очень широк. Благодаря сочетанию полезных свойств, они остаются востребованными в разных сферах.
| Отрасль | Пример использования |
|---|---|
| Строительство | Рифленые стальные листы часто применяются для создания несущих конструкций, таких как лестницы, настилы, и платформы. Их антискользящие свойства делают их идеальными для использования в зонах повышенной влажности или где есть вероятность скопления грязи. |
| Транспорт | В железнодорожной и автомобильной промышленности стальные листы с рифлением используют для создания полов вагонов, грузовых платформ и кузовов. Рифление помогает предотвратить скольжение груза и повышает безопасность перевозок. |
| Промышленное производство | На заводах и фабриках рифленые листы часто используют на рабочих площадках, где важны прочность и безопасность. Они служат настилами для ходьбы, платформами для оборудования и передвижными мостками. |
| Энергетика | В энергетическом секторе, включая нефтепереработку и газовую промышленность, рифленые стальные листы применяются в строительстве платформ и лестниц, обеспечивая безопасность работников. |
| Сельское хозяйство | В сельском хозяйстве стальные листы находят применение в создании устойчивых и долговечных настилов в коровниках, свинарниках и других хозяйственных постройках. Рифление помогает снизить риск падения животных и работников. |
| Морская индустрия | На кораблях и морских платформах рифленые листы используются для создания противоскользящих палуб и трапов, что особенно важно в условиях повышенной влажности и факторов морского климата. |
| Городская инфраструктура | В городских условиях такие листы применяются для создания противоскользящих покрытий на мостах, подземных переходах и других оживленных местах. Они также широко используются для обустройства зон, где требуется повышенная безопасность и надежность покрытия. |
Преимущества рифленых стальных листов
Использование рифленых стальных листов дает ряд преимуществ:
- Высокая прочность и стойкость к износу обеспечивают продолжительный срок службы.
- Улучшенное сцепление и противоскользящие свойства делают их подходящими для поверхностей, где предъявляются повышенные требования к безопасности.
- Устойчивость к коррозии позволяет использовать их во влажных и агрессивных средах.
- Эстетичный внешний вид позволяет применять их в декоративных целях.
Технологии производства рифленых листов могут различаться, что позволяет получать изделия с различными параметрами и свойствами. Независимо от метода производства, основная цель – достижение высокого качества конечного продукта.
Заключение
Рифленые стальные листы представляют собой многофункциональный и надежный материал, способный удовлетворить потребности различных проектов и условий эксплуатации. Их применение способствует повышению безопасности, увеличению срока службы конструкций и улучшению характеристик объектов.
