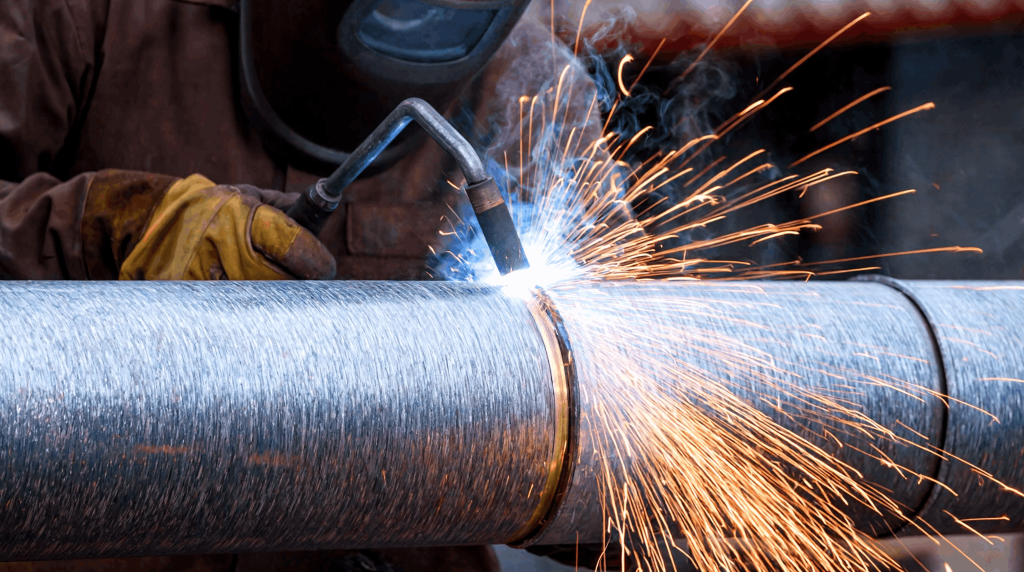

Технология сварки оцинкованных стальных труб: особенности и методы

Оцинкованные трубы, благодаря своим антикоррозийным свойствам, нашли широкое применение в системах водоснабжения, отопления и даже газораспределения. Срок их службы может превышать 30 лет, что делает их привлекательным выбором, несмотря на более высокую стоимость по сравнению с обычными стальными трубами. Суть в том, что цинк, покрывающий сталь, создает барьер, защищающий металл от воздействия влаги и агрессивных сред.

Оцинковка стали — это процесс нанесения тонкого слоя цинка на поверхность стальной трубы. Этот цинковый слой при взаимодействии с воздухом создает защитную оксидную пленку, которая и предотвращает коррозию стали. Существует несколько способов оцинковки, каждый из которых имеет свои особенности:

• Горячее цинкование: труба погружается в расплавленный цинк.
• Холодное цинкование: напыление цинка с использованием растворителя.
• Гальваническое цинкование: нанесение цинка в электролите под воздействием электрического тока.
• Термодиффузионное цинкование: процесс происходит в специальной печи при высокой температуре и низком давлении.
• Термогазовое цинкование: цинк наносится в потоке нагретого газа.

Оцинкованные трубы используются в различных отраслях, от создания трубопроводных систем до производства водостоков и других конструкций. Но сварка таких труб имеет свои нюансы, о которых важно знать.

Сложность сварки оцинкованных труб обусловлена разницей в температурах плавления стали и цинка. Цинк начинает испаряться при относительно низкой температуре (около 907°C), выделяя вредные пары. Сталь же плавится при значительно более высокой температуре (1450-1520°C). Этот фактор приводит к выгоранию цинка в зоне сварки и, как следствие, к снижению коррозионной стойкости шва. В результате сварной шов может получиться пористым и непрочным.

Лично я всегда предпочитаю избегать сварки оцинкованных труб, если есть такая возможность. Современные технологии предлагают альтернативные решения, которые позволяют избежать многих проблем, связанных со сваркой. Но если сварка неизбежна, нужно быть очень внимательным и соблюдать все меры предосторожности.

Кузнецов Сергей Викторович

Инженер-технолог

Альтернативой сварке являются различные механические способы соединения труб, например, использование резьбовых соединений, муфт или обжимных фитингов. Однако, если сварка необходима, важно учитывать ряд факторов.

Ранее, когда действовали СНиП 3.05.01-85, сварка оцинкованных труб допускалась при условии удаления цинкового покрытия на расстоянии 20-30 мм от места сварки. После завершения сварочных работ рекомендовалось наносить на околошовную зону цинксодержащую краску (с содержанием цинка не менее 94%).

В качестве материалов для сварки рекомендовалось использовать:

• Самозащитную проволоку Св-15ГСТЮЦА (согласно ГОСТ 2246-70).
• Электроды с рутиловым или фтористо-кальциевым покрытием диаметром до 3 мм.

Однако важно отметить, что в настоящее время (согласно СП 73.13330.2016) использование сварных оцинкованных труб внутри зданий не рекомендуется. Вместо этого рекомендуется использовать ковкое чугунное оборудование с фитингами, фланцами и другими соединительными элементами.

Сварка оцинкованных труб: методы и предосторожности

Если сварка оцинкованных труб все же необходима, следует соблюдать определенные меры предосторожности, чтобы минимизировать негативные последствия:

• Обеспечьте хорошую вентиляцию: пары цинка опасны для здоровья, поэтому сварку необходимо проводить в хорошо проветриваемом помещении или с использованием средств защиты органов дыхания (респираторов).
• Минимизируйте время нагрева: длительное нагревание приводит к активному испарению цинка и образованию дефектов в сварном шве.
• Восстановите защитное покрытие: после сварки необходимо восстановить цинковое покрытие в зоне шва с помощью специальных цинксодержащих красок или спреев.

Существуют различные способы минимизировать риск выгорания цинка при сварке. Если использование фитингов невозможно, можно нарезать резьбу на тонкостенных трубах и соединить их с использованием герметиков. Другой вариант – удалить цинковое покрытие в зоне сварки перед началом работ и восстановить его после завершения.

При сварке оцинкованных труб наиболее часто используют:

• Ручную дуговую сварку специальными электродами.
• Сварку под флюсом при пониженных температурах.

Для сварки тонколистовой оцинкованной стали применяют TIG-сварку (с вольфрамовым электродом в аргоновой среде) и полуавтоматическую MIG/MAG-сварку (с медной проволокой в смеси аргона и углекислого газа).

Особенности электродуговой сварки оцинкованных труб

Электродуговая сварка оцинкованных труб требует предварительной подготовки, которая заключается в удалении цинкового покрытия в зоне сварки. Попадание цинка в сварочную ванну приводит к образованию интерметаллидов железа и цинка, которые негативно влияют на качество сварного шва:

• Разница в коэффициентах термического расширения железа и цинка приводит к возникновению напряжений и деформаций.
• Присутствие цинка в расплавленном железе способствует диффузии, образованию слоев и трещин.
• Недостаточное перемешивание металлов может привести к образованию неровных краев шва и снижению коррозионной стойкости.

Выбор электродов для сварки оцинкованных труб

Тип используемых электродов зависит от марки стали. Для сварки оцинкованных труб применяют два основных типа электродов:

• Рутиловые электроды: содержат диоксид титана, который обеспечивает стабильность дуги, защиту сварочной ванны от окисления и легкое отделение шлака. Эти электроды подходят для сварки низкоуглеродистых и низколегированных сталей.
• Электроды с основным покрытием: содержат фторид кальция, который при нагревании выделяет углекислый газ, защищающий сварочную ванну от окисления. Эти электроды подходят для сварки любых углеродистых сталей, в том числе и толстостенных изделий.

Технология электродуговой сварки оцинкованных труб

Основные этапы электродуговой сварки оцинкованных труб:

• Подготовка кромок: для труб с толщиной стенки более 3 мм рекомендуется выполнить скос кромок под углом до 1-1,5 мм.
• Выбор сварочного тока: ток выбирается в зависимости от диаметра электрода.
• Формирование сварного шва: сварка выполняется путем последовательного наложения валиков.
• Защита от коррозии: после очистки шва необходимо нанести антикоррозионное покрытие (цинксодержащий спрей или ингибитор коррозии).

Качество сварки во многом зависит от квалификации сварщика. Опытные специалисты проводят предварительные испытания на образцах металла, чтобы подобрать оптимальный режим сварки и тип электрода. Для улучшения механических свойств сварного шва иногда применяют проковку шва при температуре 100-150°C. Однако важно соблюдать температурный режим, чтобы избежать образования трещин.

Сварка оцинкованных труб с использованием флюса

При сварке оцинкованных труб с использованием флюса применяют специальные паяльные флюсы, такие как HLS-B. Флюс предотвращает испарение и окисление цинка. В качестве припоя используют флюсовые припои, например, UTP1, 18MF, 18XFC.

Технология газовой сварки с использованием флюса:

1. Подготовка кромок: тщательно очистить кромки трубы с обеих сторон. Для труб с толщиной стенки до 3 мм скос кромок не требуется, для более толстых труб угол скоса должен составлять 80-90° при ширине зазора 1-1,5 мм.
2. Нанесение флюса: обезжирить поверхность и нанести флюс слоем, более толстым, чем при сварке углеродистой стали. Нагревать до 870-900°C. При этом важно помнить, что цинк плавится при 416°C и испаряется при 907°C. Правильный нагрев можно определить по изменению цвета флюса: от золотистого к белому, а затем к прозрачному.
3. Процесс сварки: для труб с толщиной стенки до 4 мм сварку выполняют за один проход, для более толстых труб – в несколько проходов.

Важный момент – контроль температуры нагрева. Перегрев приведет к активному испарению цинка и ухудшению качества шва, а недостаточный нагрев – к плохому сплавлению металла.





Кузнецов Сергей Викторович

Инженер-технолог

4. Для предотвращения окисления цинка используется ацетиленокислородная смесь с повышенным содержанием кислорода. Кислород вступает в реакцию с кремнием, содержащимся в припое, что позволяет избежать нежелательного окисления цинка. Необходимо поддерживать стабильное горение горелки, чтобы обеспечить равномерный прогрев соединяемых участков.
5. При выборе диаметра сопла горелки следует учитывать размеры трубы и толщину ее стенок. Для труб диаметром до 250 мм и толщиной стенки от 2 до 6 мм рекомендуется использовать сопла диаметром от 1 до 2 мм. Если диаметр трубы превышает 250 мм, то оптимальный диаметр сопла составит от 2 до 4 мм. Неправильно подобранный размер сопла может привести к перегреву металла и, как следствие, к снижению коррозионной стойкости. Недостаточная температура нагрева приведет к плохому прилипанию припоя и слабому соединению.
6. При пайке рекомендуется использовать методику "влево", при которой присадочная проволока движется впереди пламени горелки. Горелка устанавливается под углом 70 градусов при формировании основного шва и под углом 15 градусов при заполнении шва. Этот метод особенно эффективен при работе со стационарными нижними соединениями, где применяется облицовочный шов.
7. После завершения процесса пайки необходимо дать соединению остыть в течение суток. Затем внутреннюю поверхность трубы промывают водой, а внешнюю очищают металлической щеткой.

Из личного опыта могу сказать, что предварительная зачистка поверхности трубы перед пайкой существенно улучшает качество соединения. Не стоит пренебрегать этим этапом. Также, обязательно используйте флюс, подходящий для пайки оцинкованных поверхностей. Это поможет избежать окисления и обеспечит хорошее растекание припоя.

Кузнецов Сергей Викторович

Инженер-технолог

Трубопроводы, соединенные пайкой, можно использовать в системах дренажа, ирригации, охлаждения и водоснабжения. Преимущества пайки с использованием флюса – это быстрота монтажа и обеспечение герметичности при небольших нагрузках.

Ограничения и альтернативы пайки оцинкованных труб

Несмотря на относительную простоту, пайка оцинкованных труб имеет ряд ограничений, которые необходимо учитывать при выборе метода соединения.

Рассмотрим основные причины для ограничений применения пайки:

• При нагревании цинк выделяет токсичные оксиды. Необходимо обеспечить хорошую вентиляцию помещения и использовать средства индивидуальной защиты органов дыхания. Несоблюдение этих мер является прямым нарушением правил безопасности труда.
• Контроль качества очистки поверхности вблизи шва после пайки затруднен. Некачественная очистка может привести к ускоренной коррозии в этой зоне.
• Цинковое покрытие не рассчитано на высокие температуры рабочей среды. В системах отопления, где теплоноситель имеет высокую температуру, пайка может быть не самым лучшим решением. Для этих целей лучше использовать резьбовые соединения или фитинги.

Важно помнить о последствиях несоблюдения технологий. Штрафы и предписания от контролирующих органов – это меньшее из зол. На первом месте – безопасность людей.

Кузнецов Сергей Викторович

Инженер-технолог

• Электродуговая сварка – это более сложный процесс, который требует высокой квалификации сварщика. При правильном выполнении сварной шов по прочности не уступает основному металлу. Однако при нарушении технологии сварки возрастает риск отравления цинком и выхода системы из строя.
• Существуют специальные сплавы для пайки оцинкованных труб, например, сплав UTP1. Он содержит цинк, медь, небольшое количество кремния и олова. Этот сплав обеспечивает быстрый и безопасный монтаж, а также обладает повышенной коррозионной стойкостью. Однако по механическим свойствам пайка с использованием этого сплава уступает резьбовым соединениям и фитингам.

В основном, пайка и сварка применяются в бытовых условиях. Для промышленного строительства, начиная с 70-х годов, используются безеффортные соединения, доказавшие свою экономичность. Использование таких соединений снижает стоимость монтажных работ на 40-50%. Кроме того, они выдерживают давление до 16 бар. Современные соединительные элементы применяются в насосных агрегатах высокого давления, в сейсмоопасных регионах и в промышленных зонах.

Выводы

Пайка оцинкованных труб – это доступный и относительно простой способ соединения, но необходимо строго соблюдать технологию и учитывать ограничения, связанные с цинковым покрытием. Всегда оценивайте условия эксплуатации трубопровода и выбирайте оптимальный метод соединения, исходя из требований к прочности, герметичности и безопасности.
