Токопроводящие шины: конструкция, виды и области применения

В современных электротехнических системах, как в промышленных установках, так и в бытовых электросетях, важную роль играют токопроводящие шины. Они используются для соединения различных элементов электроцепи, обеспечивая передачу электроэнергии с минимальными потерями. В этой статье мы рассмотрим, что такое токопроводящие шины, какие виды существуют и где они применяются.

Токопроводящая шина – это, по сути, металлический проводник, чаще всего в виде полосы или профиля. Основная задача шины – проводить электрический ток между различными устройствами и компонентами электроустановки. Использование шин позволяет упростить монтаж, уменьшить габариты оборудования и оптимизировать электрическую схему.

Для обеспечения долгосрочной и безопасной работы электрооборудования необходимо использовать шины, соответствующие требованиям и условиям эксплуатации.

Основные виды токопроводящих шин

Различные задачи и условия эксплуатации предъявляют разные требования к характеристикам шин. Поэтому существует несколько основных типов:

• Медные шины: Отличаются высокой проводимостью и коррозийной стойкостью. Это делает их подходящими для применения в системах с высокими токовыми нагрузками и там, где важна надежность.
• Алюминиевые шины: Более легкие и экономичные, чем медные, но с несколько меньшей проводимостью. Их часто используют в крупных электроустановках, где важен вес конструкции.
• Гибкие шины: Состоят из множества тонких медных или алюминиевых полос, что обеспечивает им гибкость. Применяются в местах с ограниченным пространством и там, где требуется обеспечить подвижное соединение.
• Изолированные шины: Покрыты слоем изоляционного материала для повышения безопасности и предотвращения коротких замыканий. Использование таких шин особенно актуально в местах с повышенным риском случайного контакта с токоведущими частями.

Для защиты от внешних воздействий, таких как влага или агрессивные химические вещества, шины могут покрываться специальными составами. Например, оловянное или никелевое покрытие повышает коррозионную стойкость и улучшает электрический контакт.

При выборе материала шины важно учитывать условия эксплуатации. Например, в условиях повышенной влажности или агрессивной среды предпочтительнее использовать шины с защитным покрытием или из коррозионностойких сплавов.

Кузнецов Сергей Викторович

Инженер-технолог

При проектировании электроустановок необходимо учитывать температурный режим работы шин. Перегрев может привести к снижению проводимости и повреждению изоляции. В системах с высокими токовыми нагрузками необходимо предусматривать меры по отводу тепла, такие как использование радиаторов или принудительное охлаждение.

Безопасность – один из ключевых аспектов при выборе и монтаже шин. Неправильный выбор сечения или материала может привести к авариям и пожарам. Необходимо строго соблюдать требования нормативных документов, таких как ГОСТ и IEC.

Современные технологии предлагают и другие решения, например, гибридные шины, сочетающие в себе жесткость и гибкость. Также появляются новые материалы, такие как композиты и наноматериалы, которые позволяют создавать более эффективные и долговечные изделия.

Классификация шин по назначению

В зависимости от конкретной задачи, шины можно разделить на несколько категорий:

• Силовые шины: Используются в системах с высоким напряжением и большими токами. Это, как правило, жесткие неизолированные шины из меди или алюминия. Их можно встретить на электростанциях, подстанциях и в крупных промышленных установках. Для обеспечения безопасности силовые шины часто экранируются и устанавливаются на специальные шинодержатели.
• Шины для реек: Закрепляются на DIN-рейках в электрощитах. Служат для соединения заземляющих и нейтральных проводников. Они обеспечивают компактное и надежное соединение в распределительных щитах, упрощая монтаж и обслуживание.
• Сборные шины: Используются для подключения блоков ввода/вывода и распределительных шин. Они выдерживают большие нагрузки и необходимы в крупных электроустановках. Без них сложно представить организованную систему распределения электроэнергии.
• Распределительные шины: Подключаются к сборным шинам и питают устройства вывода. Существуют различные типы распределительных шин, например, гребенчатые и ступенчатые. Гребенчатые шины представляют собой медные пластины в защитной оболочке, позволяющие параллельно подключать различные элементы защиты и управления. Ступенчатые блоки состоят из нескольких медных шин, закрепленных на изоляционных опорах, и обеспечивают удобное и надежное подключение проводников.
• Заземляющие шины: Обеспечивают безопасное заземление электрооборудования. Это, как правило, медные или стальные пластины с отверстиями для подключения заземляющих проводников. Заземляющие шины предотвращают появление опасного напряжения на корпусах оборудования и снижают риск поражения электрическим током.

Правильный выбор типа шины и ее характеристик – залог надежной и безопасной работы электроустановки. Квалифицированные электрики знают, как подобрать оптимальное решение для каждой конкретной задачи.

Существуют различные государственные стандарты и технические условия, регламентирующие требования к изготовлению и эксплуатации токопроводящих шин. Некоторые из них:

• ГОСТ 434-78: Медные токопроводящие шины и прямоугольная проволока.
• ТУ 1-5-009-80: Шины из алюминиевых сплавов.
• ГОСТ 15176-89: Прессованные алюминиевые шины и изделия из алюминиевых сплавов.
• ГОСТ 8617-81: Прессованные шины из алюминия и его сплавов.
• ГОСТ 10434-82: Контактные соединения.
• ТУ 16.705.002-77: Технические условия для изготовления прямоугольных алюминиевых шин.

Особенности и сфера применения медных шин

Медные шины широко используются в электротехнике благодаря своим уникальным свойствам. Они могут быть как гибкими, так и жесткими, и оба варианта находят широкое применение. Медь обладает высокой проводимостью и устойчивостью к коррозии, что делает ее незаменимой в условиях высоких нагрузок и в ответственных электроустановках.

Для изоляции медных шин часто используется ПВХ, который наносится методом экструзии. Это обеспечивает равномерное покрытие и высокую устойчивость к механическим воздействиям. Изолированные медные шины сохраняют свои свойства в широком диапазоне температур (от −45 до 105 °С) и могут использоваться в сетях с напряжением до 1500 В.

Медные шины – это своего рода “золотой стандарт“ в электротехнике. Их высокая проводимость и надежность позволяют использовать их в самых ответственных узлах электроустановок.

Кузнецов Сергей Викторович

Инженер-технолог

Медные шины незаменимы в электрических распределительных щитах, где они обеспечивают надежное соединение компонентов и бесперебойную работу системы. Благодаря своей высокой проводимости и коррозийной стойкости, они идеально подходят для использования в сложных условиях промышленных предприятий и энергетических объектов.

Алюминиевые шины: особенности производства и применения

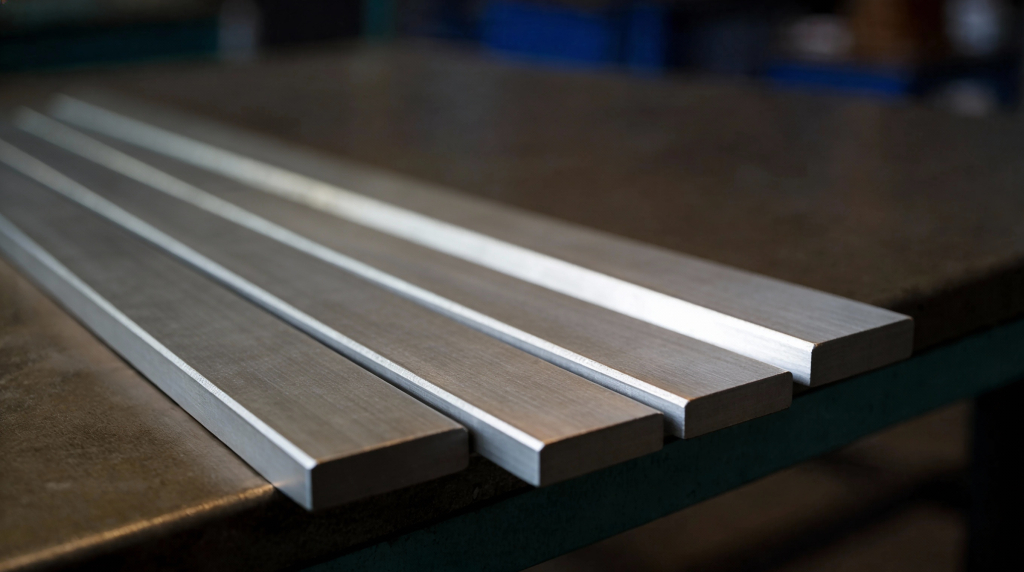

Алюминиевая шина – это изделие, используемое для передачи электроэнергии. Создают их из алюминия высокой чистоты или его сплавов. Чаще всего в дело идёт алюминий марок А5 или АД0. В прессованных соединениях к АД0 добавляют АД31, хотя у него не самая выдающаяся прочность. Но, как показывает практика, для работы этого достаточно.

Лично я считаю, что выбор марки алюминия – это всегда компромисс между ценой и требуемыми характеристиками. Иногда нет смысла переплачивать за более “сильный“ сплав, если условия эксплуатации это не требуют.

Кузнецов Сергей Викторович

Инженер-технолог

Технология производства включает в себя холодную и горячую прокатку. Шероховатость поверхности, если она возникает, не является отклонением от нормы. Главное, чтобы шина соответствовала заявленным электрическим и механическим параметрам.

Алюминиевые токопроводящие шины ценятся за несколько ключевых качеств. Они устойчивы к коррозии, хорошо проводят электричество, имеют небольшой вес и доступную стоимость. Плюс ко всему, они обладают низкой токсичностью, что важно для безопасности персонала на производстве.

Важное свойство алюминиевых шин – их высокая пластичность. Это позволяет гнуть и монтировать их без риска повредить материал. Чаще всего их можно встретить в распределительных устройствах, трансформаторных подстанциях и линиях электропередач. Чтобы шина служила дольше, её поверхность защищают от окисления. Это делают с помощью анодирования или специальных покрытий.

Стандарты и нормы производства

При изготовлении алюминиевых шин строго соблюдают ряд стандартов и норм. Это необходимо для обеспечения их надежности и продолжительного срока службы. Среди наиболее важных – ГОСТ, DIN и IEC. Эти стандарты гарантируют соответствие продукции международным требованиям. Проводятся специальные испытания на прочность и проводимость, чтобы убедиться в соответствии готовой продукции заявленным характеристикам и требованиям к стабильной работе электрических сетей.

Для наглядности, основные стандарты и их назначение можно представить в виде списка:

• ГОСТ – Российские государственные стандарты, определяющие требования к размерам, материалам и характеристикам алюминиевых шин.
• DIN – Немецкие промышленные стандарты, часто используемые в Европе и мире. Содержат требования к качеству поверхности, химическому составу и механическим свойствам.
• IEC – Международные электротехнические комиссии, разрабатывающие стандарты для электротехнической продукции, включая алюминиевые шины. Определяют требования к безопасности и соответствию международным нормам.

Соблюдение стандартов – это не просто формальность. Это гарантия того, что шина прослужит долго и не подведет в самый ответственный момент. Я всегда советую обращать внимание на наличие сертификатов соответствия.

Кузнецов Сергей Викторович

Инженер-технолог

Заключение

Таким образом, можно констатировать, что детальный анализ процесса производства и характеристик алюминиевых шин дал ценную информацию. Установлено, что строгое следование технологическим процессам и стандартам является определяющим фактором для получения материала с необходимыми свойствами. Использование современных методов защиты поверхности способствует увеличению срока службы шин. Представленная информация поможет в принятии взвешенных решений при выборе и эксплуатации алюминиевых шин.
