Размеры профильной трубы — какие бывают сечения, длина и толщина стенки по ГОСТ

При выборе металлопроката многие в первую очередь смотрят на цену, но не менее важны размеры профильной трубы. Именно от них зависит, подойдет изделие для каркаса навеса, забора, перегородки или другой конструкции. Даже небольшая разница в сечении или толщине стенки может повлиять на допустимую нагрузку и расход материала.

Чтобы не ошибиться при покупке, важно понимать, какие бывают размеры профильной трубы, чем отличаются стандартные размеры и на какие параметры стоит обращать внимание в первую очередь. В этой статье разберем сортамент, рассмотрим таблицу размеров и выясним, какие требования к такой продукции устанавливают ГОСТ.

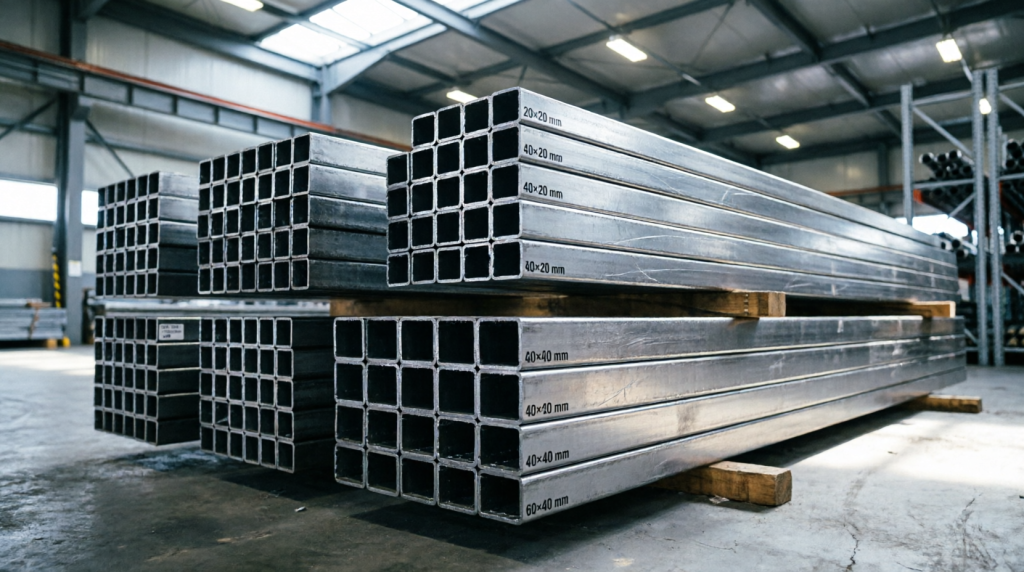

Какие бывают размеры профильной трубы

Размеры профильной трубы определяются четырьмя основными параметрами: шириной, высотой, толщиной стенки и длиной изделия. Именно их сочетание влияет на массу погонного метра, допустимую нагрузку и область применения конструкции. Если разобраться, какого размера бывают профильные трубы, становится проще подобрать подходящий вариант для каркаса, опоры, перекрытия или ограждения.

При маркировке сначала указывают наружные размеры сторон профиля, затем толщину стенки. Например, значение 60×40×2 мм означает, что сечение имеет стороны 60 и 40 мм, а толщина металла составляет 2 мм.

При работе с крупными застройщиками и производственными предприятиями мы видим четкую закономерность: выбор между квадратом и прямоугольником диктуется вектором нагрузки. Квадратная труба отлично работает на сжатие и универсальна для колонн, а прямоугольная берет на себя изгибающие моменты в балках и прогонам. Понимание этой разницы позволяет нашим клиентам оптимизировать спецификации и снижать сметную стоимость объектов.

Кузнецов Сергей Викторович

Инженер-технолог

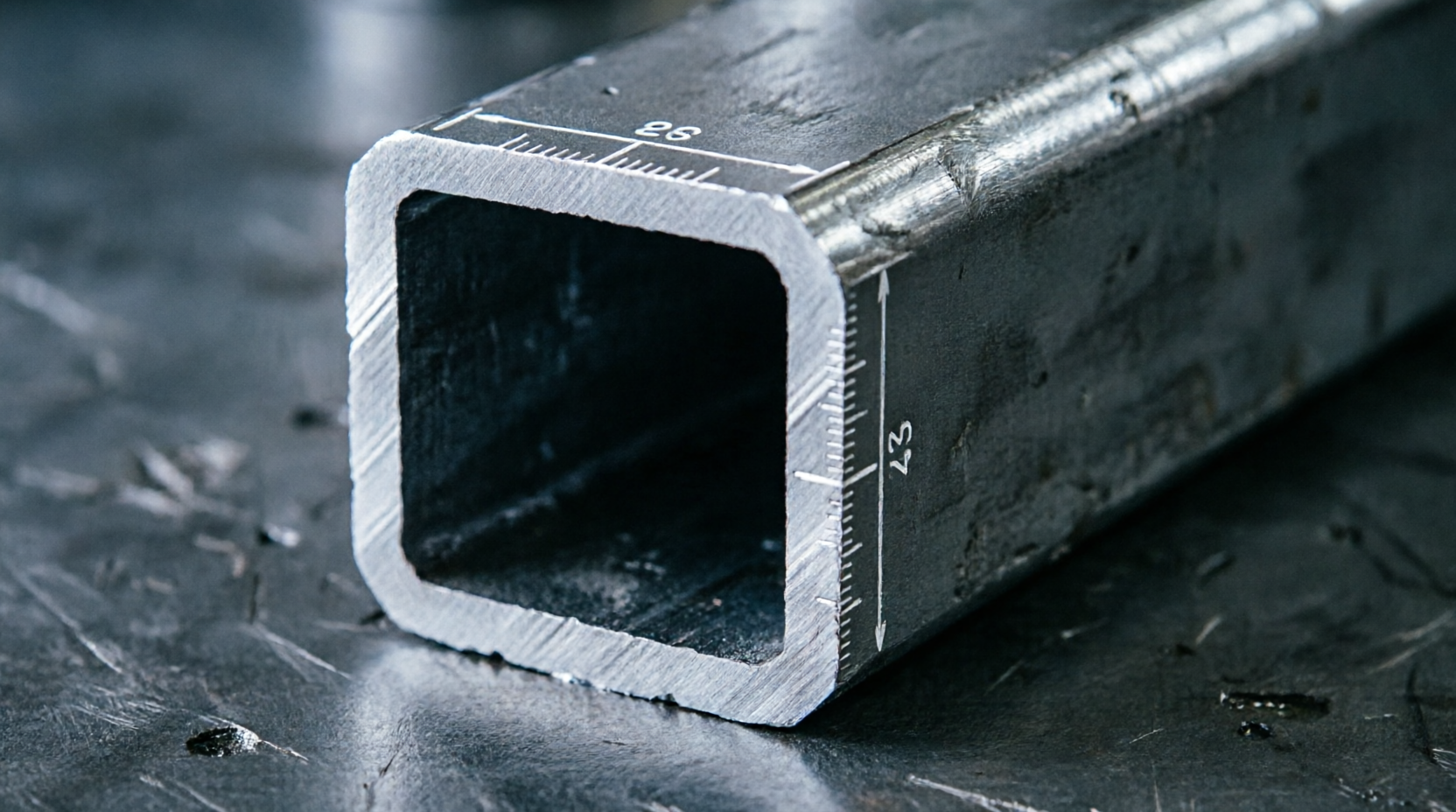

Виды сечения профильных труб

По форме сечение профильной трубы может быть нескольких типов:

• квадратное с равными сторонами;
• прямоугольное с разной шириной и высотой;
• овальное для отдельных инженерных и декоративных задач.

Наиболее распространена квадратная профильная труба, поскольку квадратное сечение удобно при сборке каркасов и металлических рам. Не менее востребована прямоугольная профильная труба. За счет вытянутой формы прямоугольное сечение часто используют в строительных конструкциях, где требуется перераспределить нагрузку по одной из сторон. Реже применяется овальная труба, а выбор конкретного профиля обычно зависит от требуемого размера сечения и особенностей проекта.

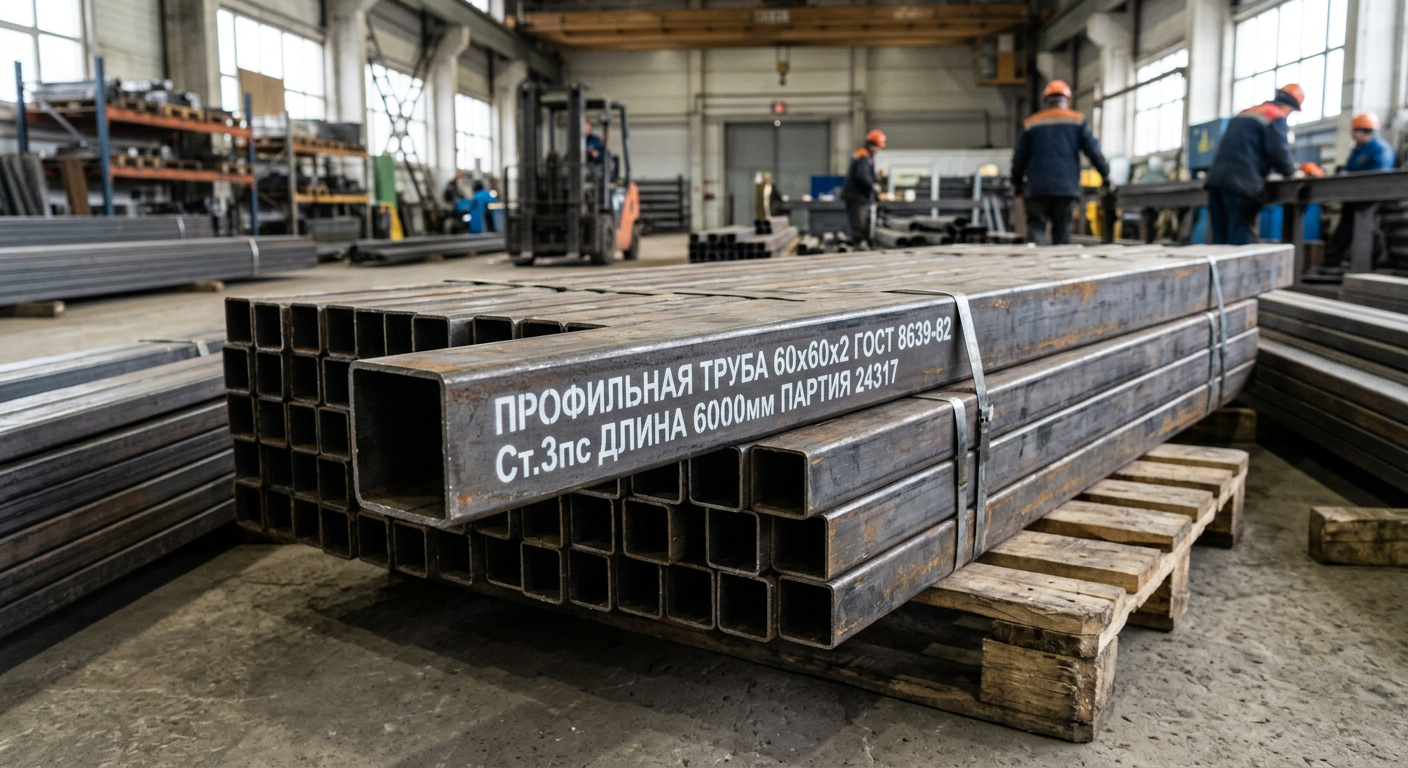

Таблица размеров профильных труб по ГОСТ

Размеры профильных труб регламентируются государственными стандартами. Для изделий квадратного профиля действует ГОСТ 8639-82, а для прямоугольных труб — ГОСТ 8645-68. Эти документы определяют сортамент, допустимые отклонения размеров и основные требования к продукции.

Ниже приведены распространенные размеры по ГОСТ, которые чаще всего встречаются в продаже.

* Значения могут незначительно отличаться в зависимости от толщины стенки и марки стали.

В сегменте оптовых поставок соответствие ГОСТ 8639-82 и 8645-68 — это базовое требование безопасности. Бывает, что на рынке встречается труба, изготовленная по ТУ с заниженной толщиной стенки. Она дешевле, но ее несущая способность непредсказуема.

Кузнецов Сергей Викторович

Инженер-технолог

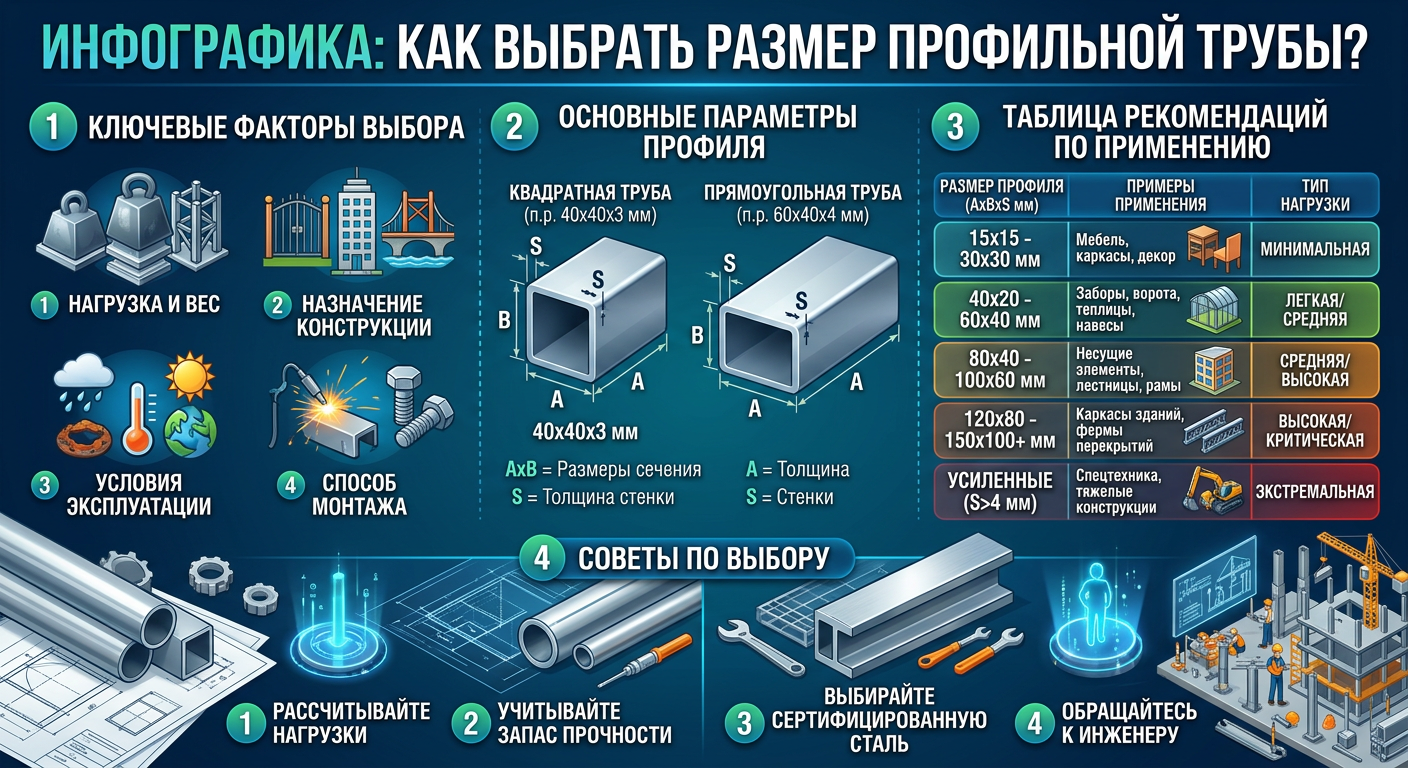

Популярные типоразмеры

Сортамент профильных труб включает десятки вариантов, однако на практике чаще всего используются несколько типоразмеров. Их выбирают исходя из требуемой жесткости конструкции и предполагаемой нагрузки.

Профильная труба 20х20 обычно применяется для легких каркасов, стоек, перегородок и различных вспомогательных элементов. Небольшой размер и масса позволяют использовать такой профиль там, где не требуется высокая несущая способность.

Профильная труба 40х20 считается одним из самых распространенных вариантов. Такое сечение часто встречается в заборах, воротах, навесах и других металлоконструкциях.

Если требуется более массивный профиль, используют профильную трубу 60х60. Благодаря увеличенному сечению она подходит для опорных стоек, колонн и каркасов, испытывающих повышенные нагрузки.

Именно эти популярные размеры чаще всего встречаются на складах металлопроката, однако окончательный выбор всегда зависит от расчетной нагрузки и условий эксплуатации конструкции.

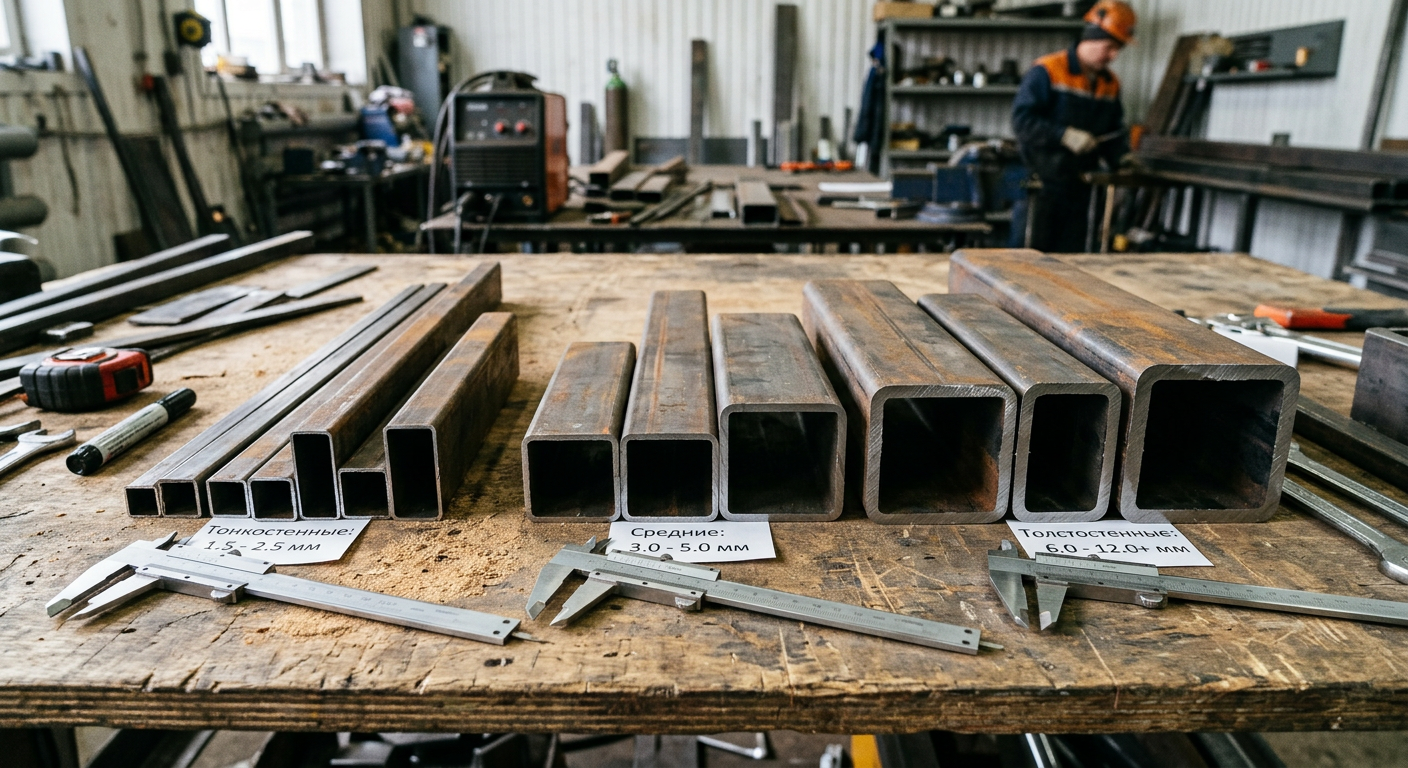

Какой толщины бывает профильная труба

Помимо размеров сечения, при выборе профиля важно учитывать толщину металла. От этого параметра зависят масса изделия, допустимая нагрузка и расход материала. Для большинства типоразмеров диапазон составляет от 1,5 до 6 мм, хотя для отдельных изделий могут выпускаться и более толстостенные варианты.

Чем больше толщина стенки, тем выше масса погонного метра и способность профиля воспринимать нагрузку без деформации. При этом увеличиваются и размеры и вес готовой конструкции, что важно учитывать еще на этапе проектирования.

На практике толщина стенок подбирается с учетом назначения изделия:

• 1,5–2 мм — для легких каркасов, перегородок и ограждений;
• 2–3 мм — для навесов, ворот и большинства строительных конструкций;
• от 4 мм и более — для опор, колонн и элементов с повышенной нагрузкой.

Стальная профильная труба может изготавливаться разными способами. Наиболее распространена электросварная труба, однако для отдельных задач применяется и бесшовная труба. Независимо от технологии производства толщина стенки остается одним из основных параметров, который необходимо учитывать при выборе профиля.

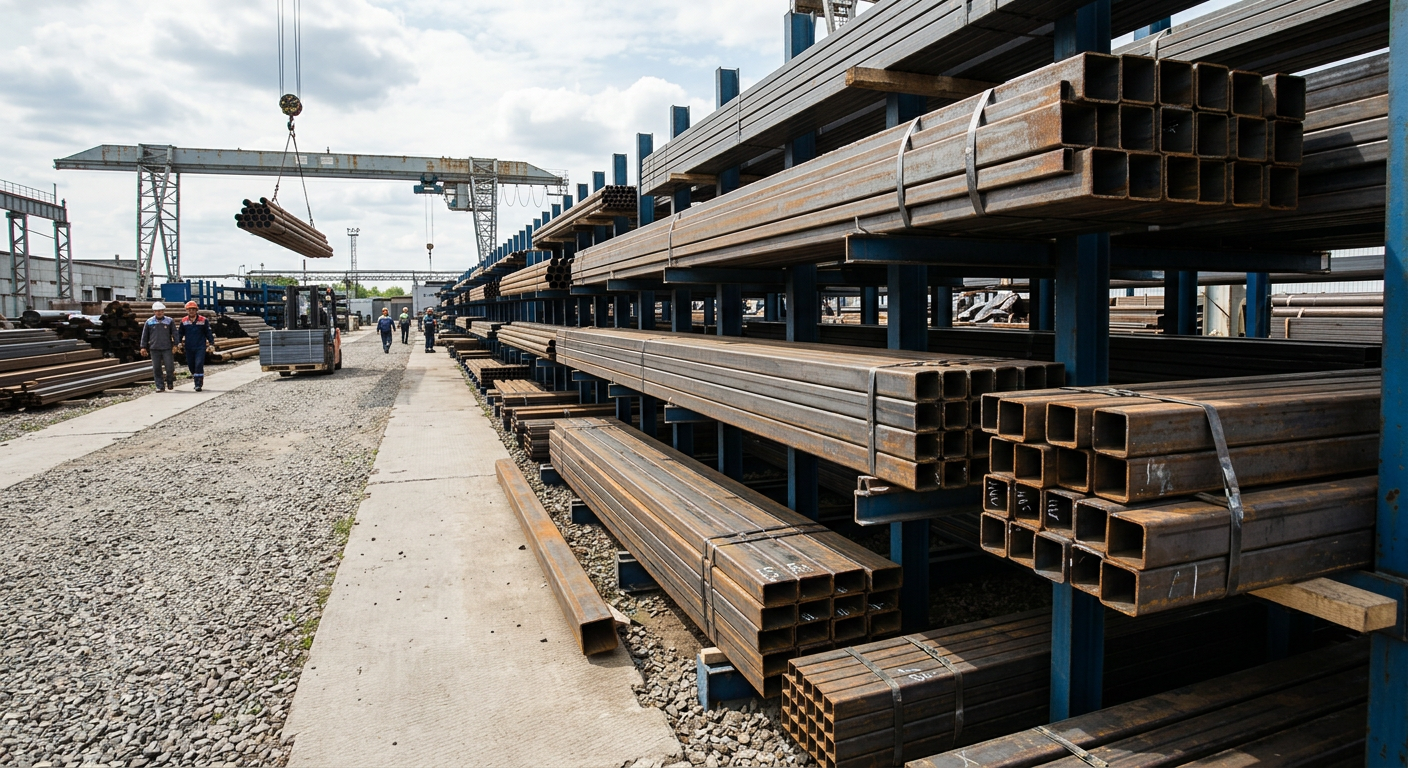

Какой длины бывают профильные трубы

При выборе профиля важно учитывать не только сечение и толщину стенки, но и длину изделия. Чаще всего производители поставляют продукцию в мерных и немерных отрезках.

Мерная длина трубы имеет фиксированный размер, который соответствует требованиям стандарта. Для большинства видов профильного проката длина профильной трубы составляет от 6 до 12 метров. Немерная длина трубы может отличаться в пределах диапазона, установленного нормативными документами.

При продаже металлопроката расчет обычно ведется за погонный метр. Поэтому перед покупкой стоит учитывать не только длину профильной трубы, но и вес 1 м трубы. Это позволяет точнее определить необходимое количество материала и заранее рассчитать общую массу будущей конструкции.

Как измеряется профильная труба

Даже если основные параметры указаны производителем, перед покупкой полезно проверить фактические характеристики трубы. Для этого достаточно рулетки или штангенциркуля.

Порядок измерения выглядит следующим образом:

1. Измерьте ширину профиля по наружной стороне.
2. Определите высоту профиля, если сечение прямоугольное.
3. Проверьте толщину стенки в доступном месте среза.
4. Измерьте общую длину изделия.

Полученные размеры сечения можно сравнить с данными производителя. Дополнительно стоит проверить маркировку трубы, где обычно указываются основные параметры изделия, марка стали и другая техническая информация. Такое обозначение размеров помогает быстро определить характеристики трубы и убедиться в соответствии заявленным параметрам.

Часто задаваемые вопросы

Какие размеры профильной трубы самые востребованные?

В строительстве чаще всего используют сечения 20×20, 40×20, 40×40 и 60×60 мм. Они закрывают большинство задач: от лёгких каркасов до несущих элементов небольших конструкций.

Какая толщина стенки считается универсальной?

Практический диапазон — 2–3 мм. Толщина 2 мм подходит для заборов и навесов с небольшой нагрузкой, 3 мм применяют там, где требуется повышенная жёсткость каркаса.

Какая длина профильной трубы встречается чаще всего?

Стандартная поставка — 6 и 12 метров. Это базовые мерные длины, которые используются на большинстве складов металлопроката и подходят под типовые расчёты без дополнительной резки.

В итоге выбор профильной трубы сводится к трем базовым параметрам — сечению, толщине стенки и длине. Если учитывать их в связке, проще подобрать вариант под нагрузку и условия работы конструкции без лишнего запаса и перерасхода материала.

При необходимости можно ориентироваться на готовые решения из раздела с профильными трубами https://mkus.ru/category/profilnye-truby/, где собран стандартный сортамент для разных задач.
