Труба ВГП — расшифровка, характеристики и применение водогазопроводных стальных труб

Если вы выбираете материалы для водоснабжения, отопления или газоснабжения, рано или поздно столкнетесь с обозначением ВГП. Многие ищут информацию о том, что такое труба ВГП и как расшифровывается эта аббревиатура, но за тремя буквами скрывается целая группа изделий с четко установленными параметрами. Водогазопроводная стальная труба применяется в инженерных коммуникациях уже много лет благодаря унифицированным размерам и требованиям ГОСТ. В этой статье разберем расшифровку обозначения ВГП, основные характеристики таких изделий, используемые марки стали, а также рассмотрим, где и для каких задач применяется водогазопроводная труба.

Что означает труба ВГП и как расшифровывается обозначение

Расшифровка аббревиатуры ВГП

Аббревиатура ВГП расшифровывается как «водогазопроводная». Такое обозначение используется для стальных труб, предназначенных в первую очередь для транспортировки воды и газа. Расшифровка помогает быстро определить назначение изделия, однако для выбора конкретной продукции важно учитывать не только название, но и нормативные требования к ее изготовлению.

Основным документом для таких изделий является ГОСТ 3262-75. В нем определены размеры, допустимые отклонения, условный проход и другие параметры, которые используются при проектировании и монтаже трубопровода. Именно поэтому при подборе ВГП-труб специалисты ориентируются не только на маркировку, но и на требования ГОСТ 3262-75.

Почему трубы получили такое название

Название напрямую связано с задачами, для которых изначально создавалась эта продукция. Водогазопроводная труба применялась в системах водоснабжения и газоснабжения, поэтому назначение было отражено в обозначении. Со временем область использования расширилась, но название осталось и закрепилось в отрасли.

На практике одной расшифровки недостаточно для выбора. Необходимо учитывать диаметр, условный проход, толщину стенки и условия эксплуатации. Поэтому маркировка ВГП является отправной точкой, а точные параметры определяются по нормативной документации.

Основные характеристики труб ВГП по ГОСТ 3262-75

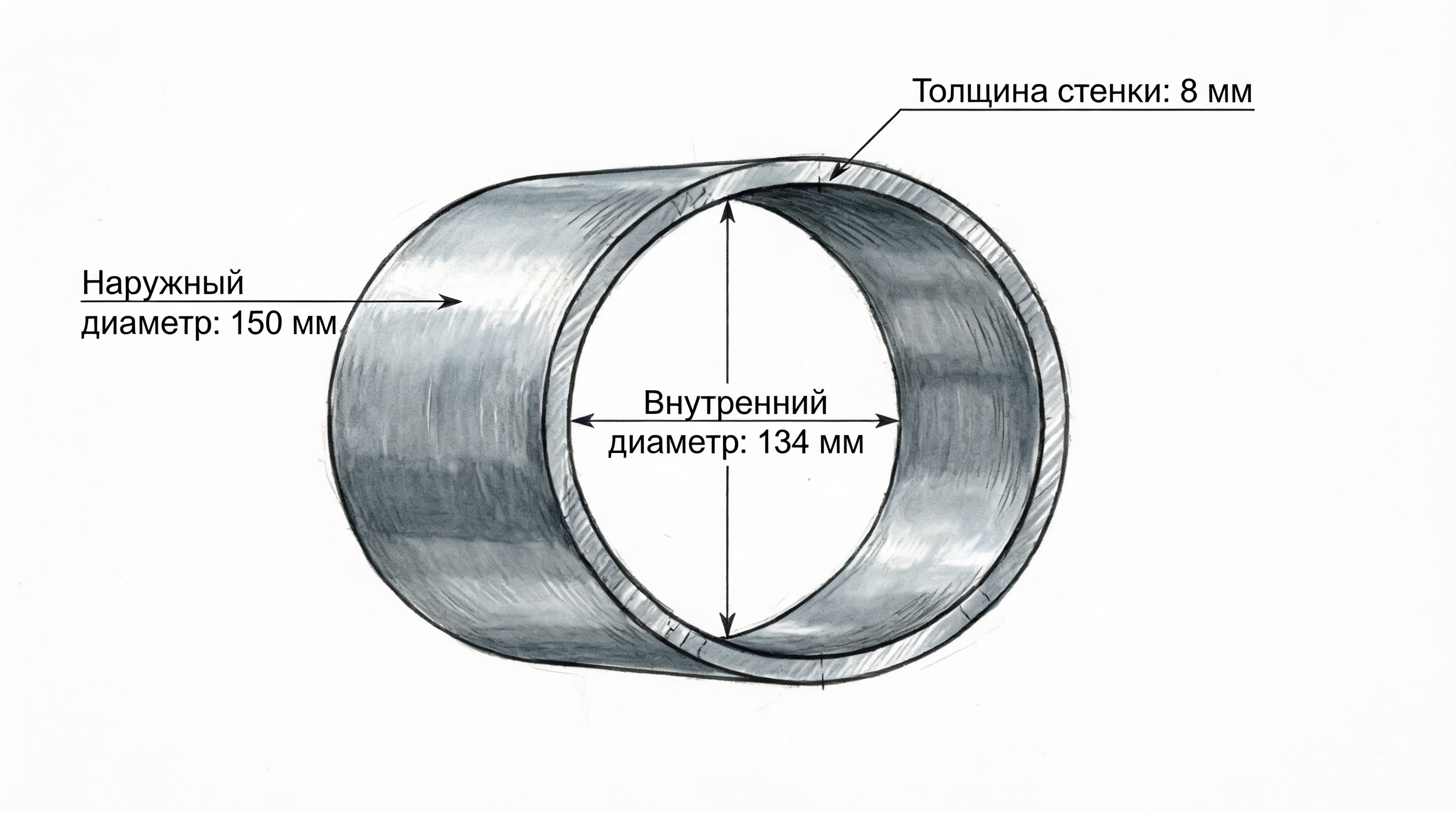

Диаметр, Ду и толщина стенки

При выборе водогазопроводных труб важно учитывать наружный диаметр, условный проход (Ду) и толщину стенки. Наружный диаметр определяет фактический размер трубы и используется при подборе креплений и фитингов. Условный проход нужен для унификации элементов трубопровода и расчета пропускной способности системы.

Обозначение Ду указывает на номинальный проход, а не на фактический внутренний диаметр. Например, при Ду 20 наружный диаметр составляет 26,8 мм, а внутренний зависит от толщины стенки.

Путаница с Ду и реальным диаметром встречается часто. Важно помнить: условный проход — это расчетный параметр, а не физический размер трубы.

Кузнецов Сергей Викторович

Инженер-технолог

Толщина стенки влияет на прочность трубы, допустимое давление и вес. По ГОСТ выпускают легкие, обычные и усиленные исполнения, поэтому при одном и том же Ду изделия могут отличаться по массе и внутреннему проходу.

Размеры и вес водогазопроводных труб

Сортамент ВГП-труб включает широкий набор типоразмеров, что позволяет применять их в различных инженерных системах — от внутренних сетей зданий до протяженных трубопроводов. Стандартные размеры обеспечивают совместимость труб, фитингов и арматуры разных производителей.

Отдельно учитывается вес труб. Он влияет на транспортировку, монтаж, выбор креплений и расчет нагрузки на конструкции. Также этот параметр используют при составлении смет и расчете объема металлопроката.

Таблица характеристик и сортамента

Таблицы сортамента — это не просто справочные данные. По сути, это инструмент, который позволяет заранее понять, как труба поведет себя в системе под нагрузкой.

Кузнецов Сергей Викторович

Инженер-технолог

Перед покупкой важно сверять характеристики с актуальным ГОСТ, так как размеры и вес напрямую влияют на подбор комплектующих и параметры будущего трубопровода.

Из какой стали производят трубы ВГП

Марки стали для производства

Материал трубы напрямую влияет на ее механические свойства, свариваемость и условия эксплуатации. Поэтому при выборе часто возникает вопрос, из какой стали производят трубы ВГП и чем отличаются применяемые марки металла.

Чаще всего для ВГП-труб используют углеродистую сталь Ст3 и Ст20. Ст3 применяют в системах водоснабжения, отопления и других инженерных сетях благодаря удобству обработки и простоте монтажа. Ст20 содержит меньше примесей и выбирается там, где важны повышенные требования к пластичности и работе под нагрузкой.

Конкретная марка стали указывается в сопроводительной документации и подбирается в зависимости от назначения трубопровода и условий его эксплуатации.

Что контролируют при производстве ВГП-труб

ВГП-трубы относятся к электросварной продукции. Их изготавливают из листового проката, который формуют в трубу и соединяют продольным сварным швом.

В процессе производства контролируют геометрию изделия, состояние металла, качество сварного шва и отсутствие дефектов. Такой контроль необходим, чтобы обеспечить соответствие продукции требованиям стандарта и заявленным характеристикам.

Виды водогазопроводных труб

Классификация ВГП-труб основана на типе покрытия и толщине стенки. Это позволяет подобрать изделие под конкретные условия эксплуатации и требования проекта.

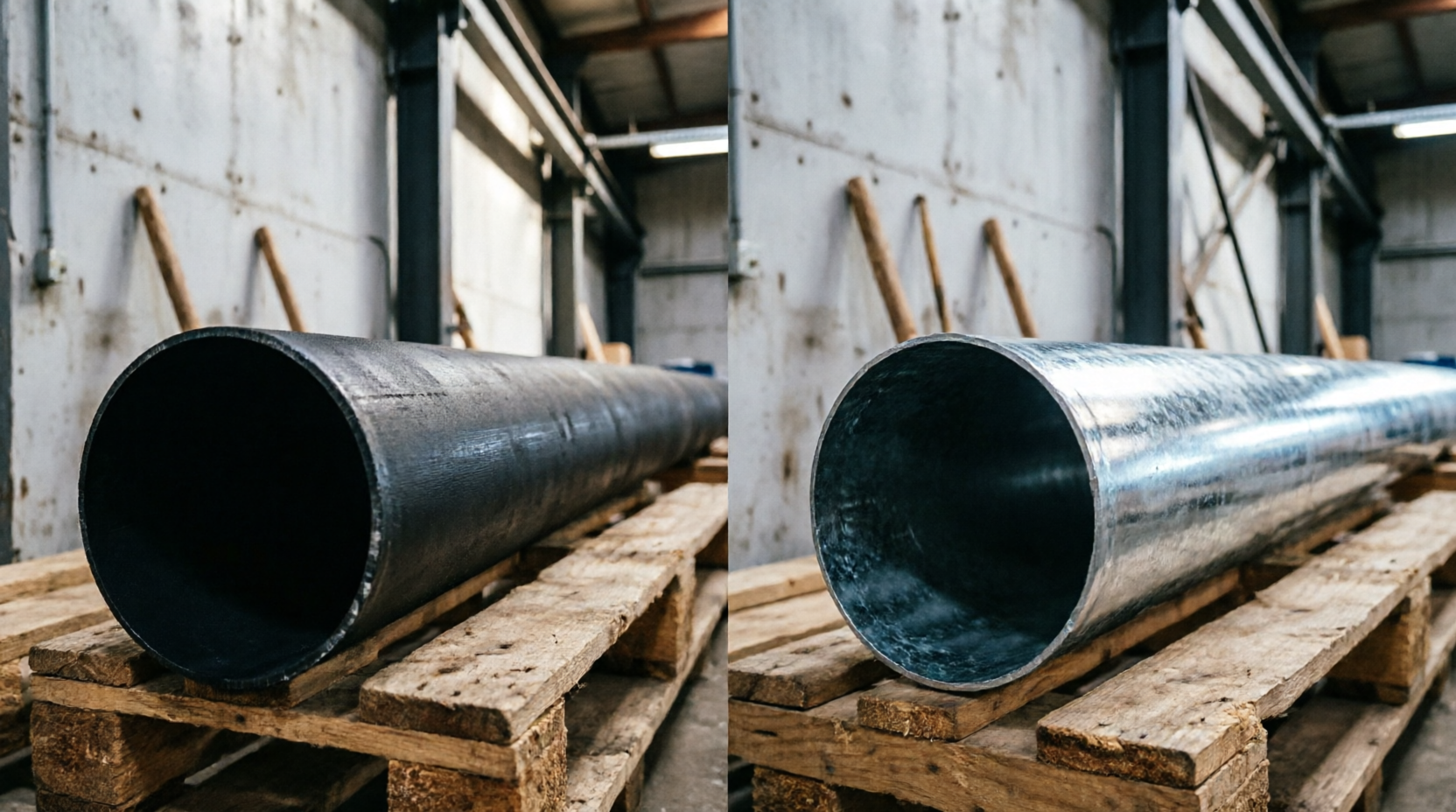

Черные и оцинкованные трубы

• черная труба без защитного покрытия;
• оцинкованная труба с цинковым слоем.

Цинковое покрытие снижает воздействие влаги и уменьшает риск коррозии. Поэтому оцинкованные трубы часто используют там, где есть контакт с водой или повышенная влажность. Выбор зависит от условий монтажа и эксплуатации системы.

Легкие, обычные и усиленные исполнения

По толщине стенки трубы делят на легкие, обычные и усиленные. При одинаковом диаметре они отличаются массой и допустимой нагрузкой.

Такой сортамент позволяет подбирать трубы под разные задачи — от бытовых сетей до более нагруженных инженерных систем и конструкций.

Для чего используются трубы ВГП

Область применения ВГП-труб шире, чем может показаться по названию. Их используют для транспортировки воды, газа и теплоносителя, а также в строительных конструкциях. Конкретное применение зависит от диаметра, толщины стенки и условий эксплуатации.

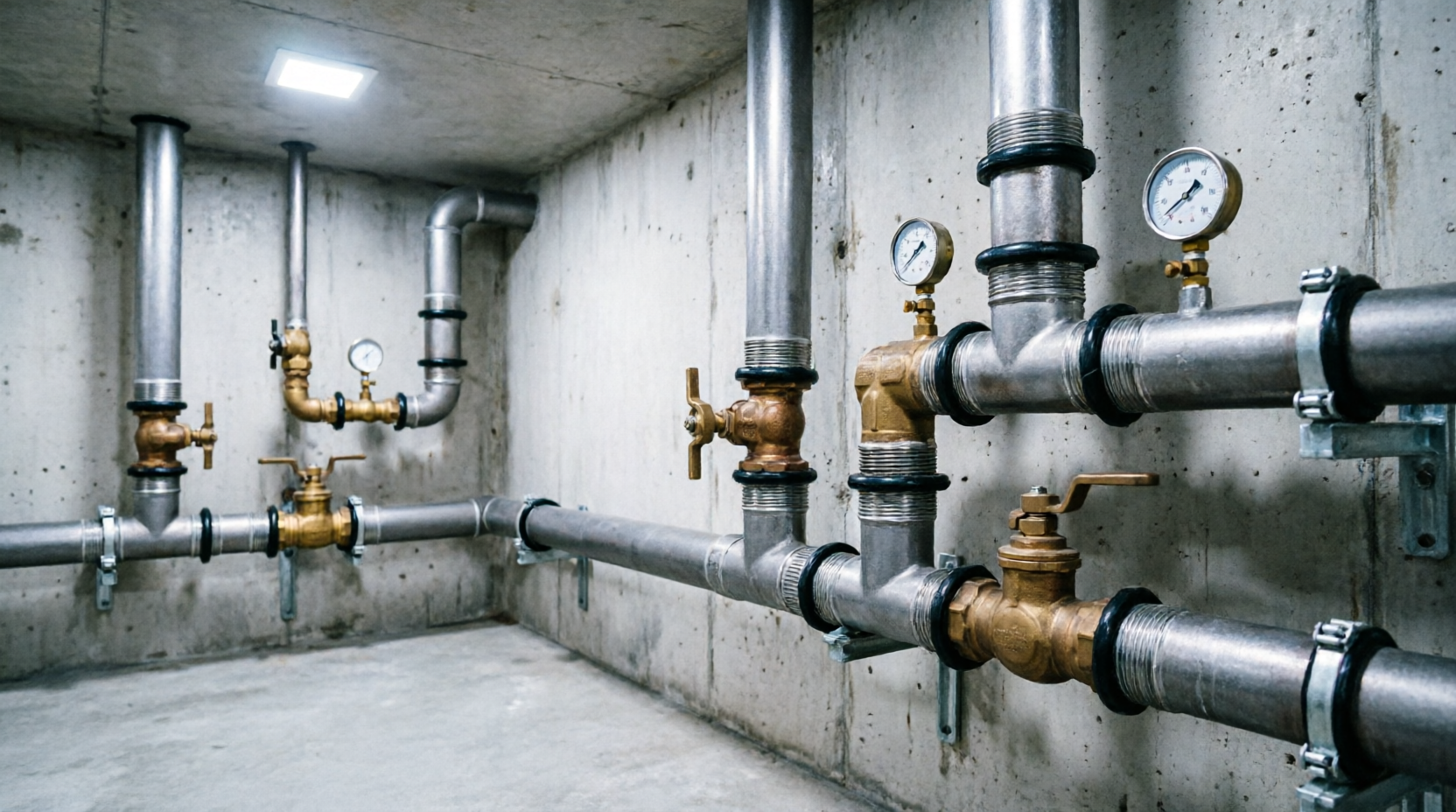

Системы водоснабжения и отопления

Основная сфера применения — системы водоснабжения жилых, коммерческих и промышленных объектов. Также трубы используют в системах отопления, где важно обеспечить стабильную циркуляцию теплоносителя и работу под расчетным давлением.

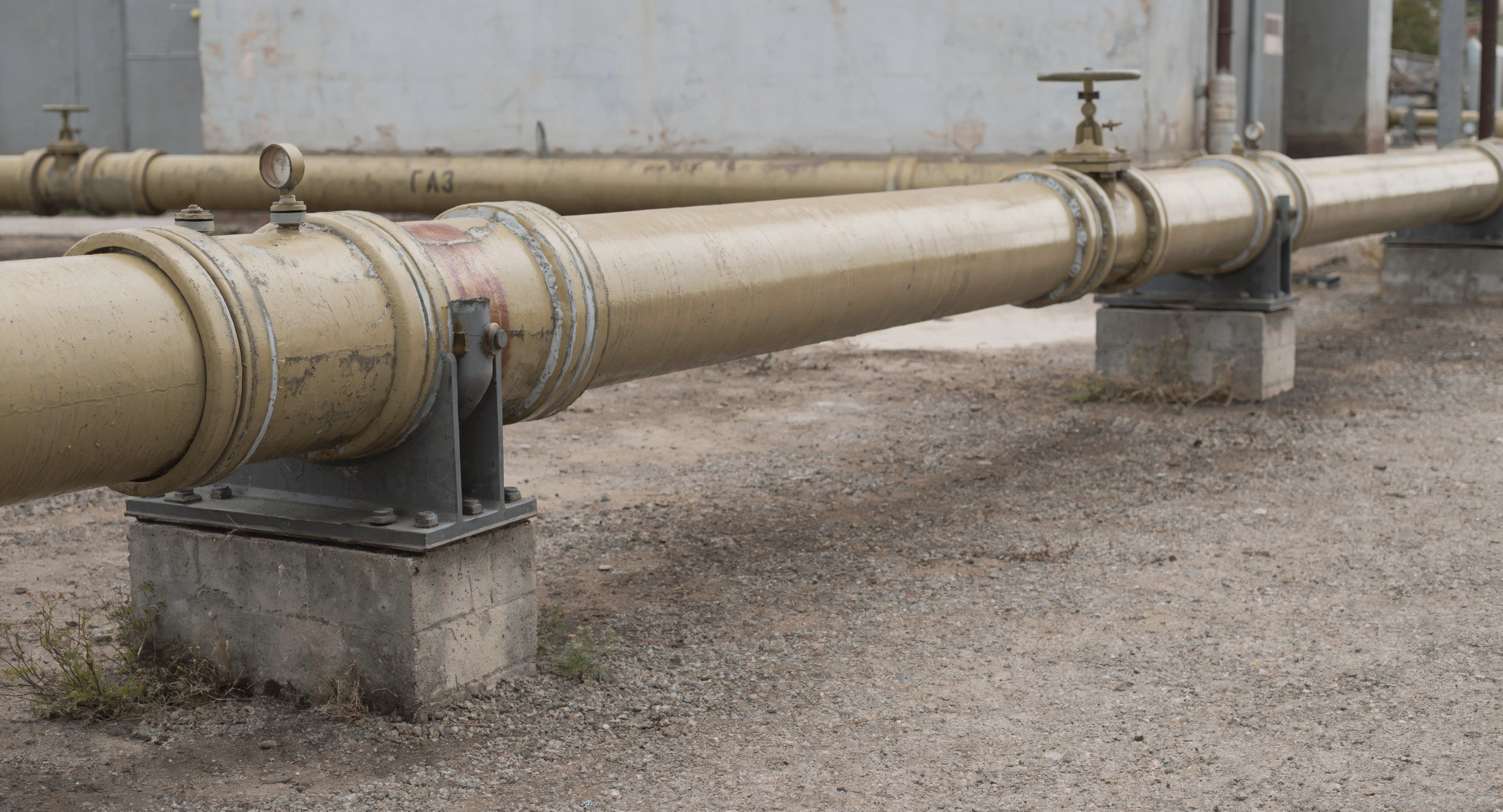

Газоснабжение и инженерные сети

ВГП-трубы применяют в системах газоснабжения при прокладке внутренних и наружных инженерных сетей. Стандартные размеры упрощают подключение к арматуре и фитингам, а также интеграцию в существующие коммуникации.

Строительство и хозяйственные объекты

В строительстве трубы используют для каркасов, опор, ограждений и других металлоконструкций. Такой подход позволяет применять стандартный металлопрокат без подбора специализированных профилей и адаптировать изделия под разные задачи.

Маркировка, монтаж и соединение ВГП-труб

Как читать маркировку

Маркировка позволяет быстро понять основные параметры трубы без обращения к дополнительной документации. Обычно в ней указывают условный проход, толщину стенки, тип покрытия и стандарт изготовления. Если продукция выполнена по ГОСТ, это также фиксируется в сопроводительных данных.

Такая информация помогает быстрее подобрать комплектующие и проверить, соответствует ли изделие требованиям проекта.

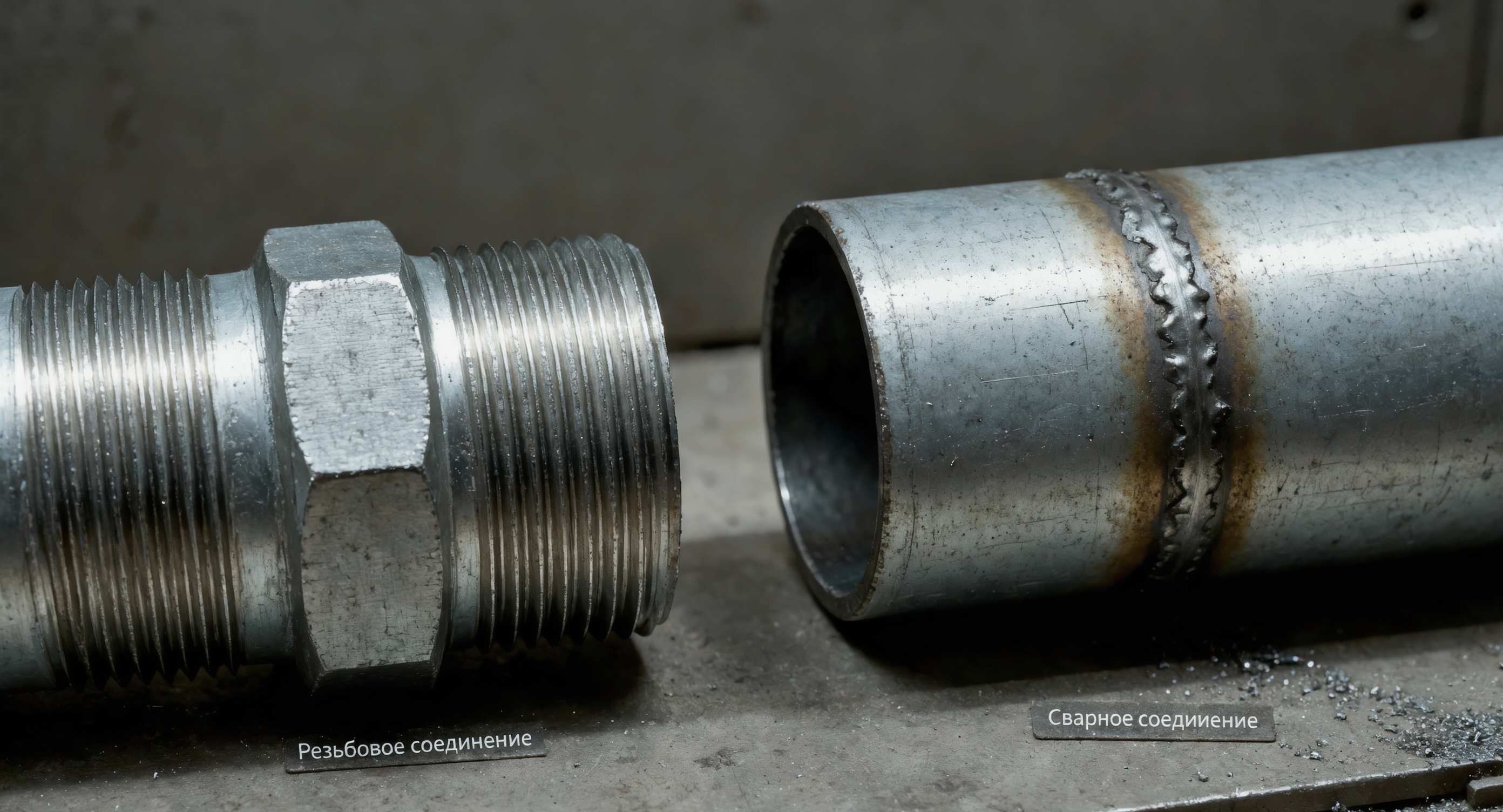

Резьбовые и сварные соединения

Монтаж ВГП-труб выполняют двумя основными способами: резьбовым и сварным. Резьбовое соединение используют там, где важна возможность разборки участка трубопровода. Для этого применяют муфты и фитинги.

Сварной способ применяют для неразъемных участков. Он требует точной подготовки кромок и соблюдения технологии работ, так как качество шва напрямую влияет на работу трубопровода.

FAQ: ответы на популярные вопросы о трубах ВГП

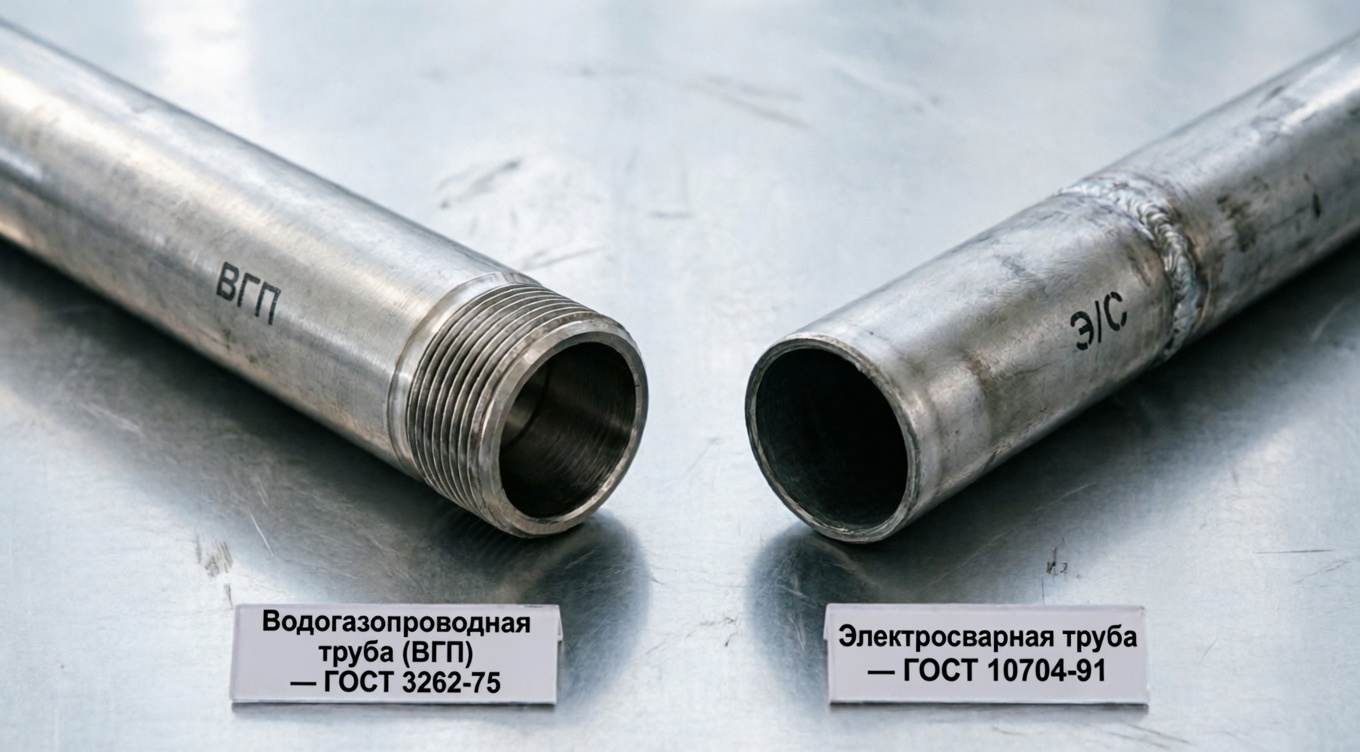

Чем ВГП отличается от обычной электросварной трубы?

ВГП-трубы имеют более строгие требования к размерам и соединениям, так как используются в водоснабжении и газовых сетях. Электросварные трубы чаще применяют в конструкциях, где нет требований к подключению к инженерным системам.

Можно ли использовать ВГП для газопровода?

Да, если труба соответствует стандарту и рассчитана на рабочее давление системы. Их применяют в бытовых и внутридомовых газовых сетях.

Когда стоит выбирать оцинкованную трубу?

Оцинкованные трубы используют там, где есть контакт с влагой или риск коррозии. Защитный слой снижает воздействие среды и подходит для наружных и влажных участков.

Заключение

ВГП-трубы используют как основу для систем водоснабжения, отопления и газовых сетей. Их выбор опирается на требования ГОСТ и параметры проекта: диаметр, толщину стенки и условия эксплуатации.

От этих характеристик зависит работа трубопровода под нагрузкой и поведение металлопроката в течение всего срока службы. Чтобы подобрать подходящие позиции и сверить параметры с нормативами, можно использовать каталог ВГП-труб компании МК «УралСталь» — там легко уточнить характеристики и оформить поставку под объект.
