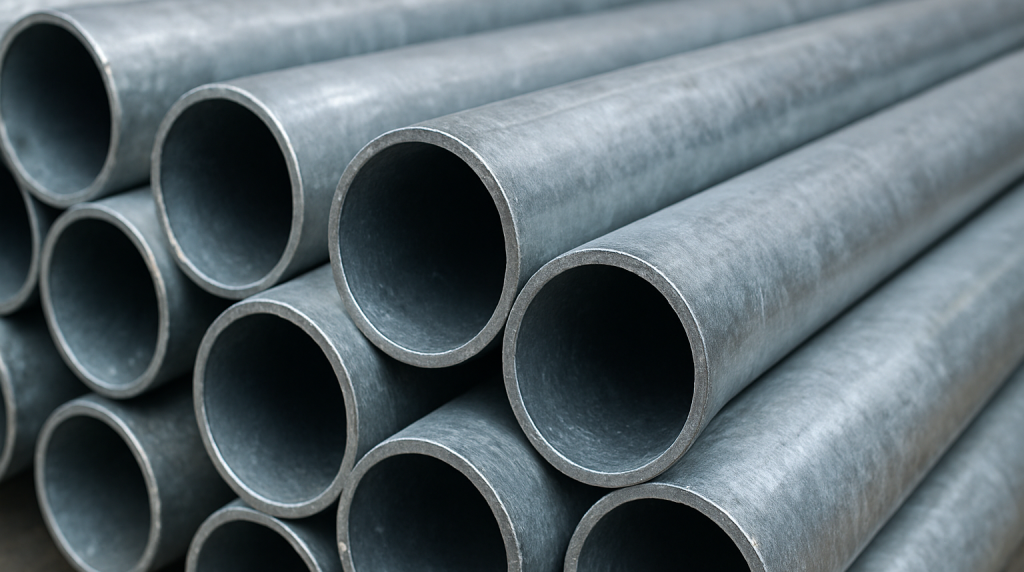

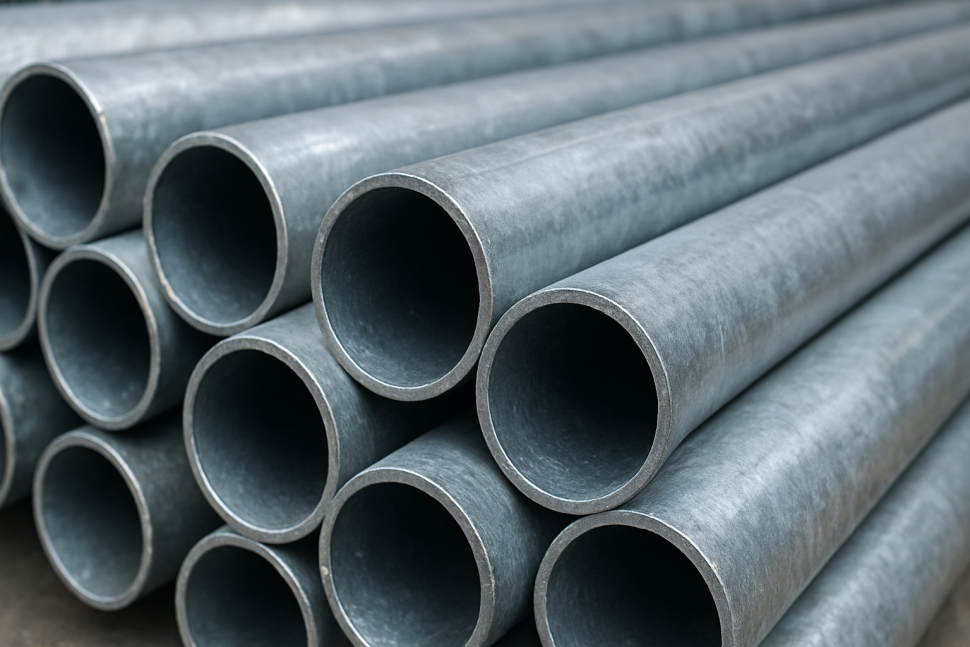

Все, что нужно знать об оцинкованных трубах

Трубы, покрытые цинком для защиты от ржавчины, пользуются постоянным спросом. В сложных условиях эксплуатации, в промышленности и в быту, важно, чтобы инженерные сети служили долго и без сбоев. Оцинкованные трубы соответствуют этим требованиям, при этом оставаясь доступными по цене.

Разновидности оцинкованных труб

Основные параметры классификации

Разные типы труб отличаются по нескольким ключевым характеристикам:

• Форма. Трубы бывают круглые или профильные (квадратные, прямоугольные, овальные).
• Изготовление. Существуют бесшовные (горячекатаные) и сварные трубы. Сварной шов может быть прямым или спиральным.
• Размеры. Длина и диаметр трубы определяются стандартами.
• Цинковое покрытие. Качество покрытия зависит от требований заказчика.
• Прочность стали. Важна для работы под давлением и при больших объемах транспортируемой среды.

Лично мне кажется, что знание этих параметров помогает точно подобрать трубы под конкретную задачу. Важно учитывать все факторы, от формы до прочности, чтобы система работала как надо.

Кузнецов Сергей Викторович

Инженер-технолог

Зная эти параметры, легко выбрать подходящие оцинкованные трубы.

Типы и сфера применения

В России производство оцинкованных труб регламентируется следующими стандартами:

1. ГОСТ 3262-75 – этот стандарт распространяется на стальные сварные водогазопроводные трубы с цинковым покрытием. Важно отметить, что размерный ряд этих труб адаптирован под диаметр присоединяемой арматуры. Трубы изготавливаются различной точности (обычной и повышенной) и серий (легкой, обычной и усиленной), что определяет их толщину стенки. Согласно стандарту, изделия могут иметь резьбу на концах, что упрощает монтаж. Механические свойства труб зависят от марки стали, используемой при производстве. Это один из наиболее распространенных видов оцинкованных труб, используемых в системах водоснабжения и газопроводах.
2. ГОСТ 10704-91 – этот стандарт также описывает стальные электросварные прямошовные трубы, но отличается от предыдущего стандарта способом сварки и технологией формовки. Исходная стальная лента подвергается горячей деформации, затем происходит сварка кромок в продольном направлении, и далее – горячее редуцирование для достижения необходимой точности размеров. В отличие от ГОСТ 3262-75, этот стандарт не предусматривает наличие резьбы, но допускает наличие фасок на торцах для облегчения монтажа. Область применения таких труб – конструкции, где требуется высокая прочность и точность размеров.
3. ГОСТ 8734-75 и ГОСТ 8732-78 – эти стандарты описывают круглые цельнотянутые оцинкованные трубы. Они используются реже, чем сварные, в основном для архитектурных конструкций. Это связано с более высокой стоимостью производства и, как следствие, более высокой ценой готового изделия.
4. ГОСТ 32931-2015 – этот стандарт регулирует производство профильных оцинкованных труб. Они предназначены для монтажа металлоконструкций, работающих в условиях повышенной влажности. Различаются классами прочности и стойкости к изгибу. Популярные формы профиля – квадрат, прямоугольник, овал и плоскоовальные трубы. Технология производства включает гибку полосовых заготовок на гибочном стане с последующей сваркой кромок. Главное отличие этого стандарта – более строгие требования к точности размеров и шероховатости поверхности.

Ниже представлена таблица с основными характеристиками проката, подлежащего оцинковке.

15х10…500х400; 6х3…90х32 (овал, плоский овал)

*Для труб ВГП указан условный проход. Остальные размеры можно найти в соответствующих стандартах.

**Пределы временного сопротивления стали, в зависимости от класса прочности трубы.

Технология нанесения цинка

Существует два основных метода: горячее и холодное цинкование. Холодный способ применяется реже, в основном для труб небольшого диаметра.

Описание процесса

При горячем цинковании трубы погружаются в ванну с расплавленным цинком при температуре около 450 °C. Цинк вступает в реакцию со сталью, образуя слои цинксодержащих соединений, а затем и чистое цинковое покрытие. Этот процесс не снижает прочность стали, даже в области сварного шва, так как температура не достигает значений, при которых происходит отпуск стали.

Иногда на поверхности трубы может появиться неоднородный рисунок, который не влияет на защиту от коррозии.

Холодное цинкование предполагает погружение труб в электролит с ионами цинка. Под действием электрического тока ионы переносятся на поверхность металла. Этот метод обеспечивает более равномерное покрытие, но его толщина ограничена. Со временем электролит истощается и требует замены.

Согласно ГОСТ 9.307-2021, толщина цинкового слоя должна быть не менее 45 мкм для труб толщиной от 1,5 мм. Также проверяется сплошность покрытия и качество сцепления с металлом.

Этапы цинкования

Процесс состоит из нескольких этапов:

• Подготовка поверхности: удаление окалины, правка, удаление жира и грязи. Очистка может быть химической (в соляной кислоте) или электрохимической (в растворе хлорида железа). Травление в серной кислоте не рекомендуется из-за риска охрупчивания металла.
• Промывка: сначала горячей, затем холодной водой.
• Нейтрализация: удаление остатков загрязнений раствором едкого натра или кальцинированной соды. Особенно важна для сварных труб.
• Финальная промывка и сушка.

У меня был случай, когда из-за плохой подготовки поверхности цинковое покрытие легло неровно. Поэтому важно тщательно соблюдать технологию.

Кузнецов Сергей Викторович

Инженер-технолог

Реже цинкуют листовой прокат до формовки. В этом случае шов остается неоцинкованным, что снижает срок службы трубы.

Области применения оцинкованных труб

Оцинкованные трубы – экологически чистое решение, поэтому их часто используют в промышленности, строительстве и для создания инфраструктуры в условиях повышенной влажности. Они подходят для транспортировки газов и жидкостей под низким давлением (до 4 МПа, в зависимости от толщины стенок).

Примеры использования:

• Защита кабелей от влаги в электроприводах.
• Водопроводные и сантехнические системы в зданиях.
• Отопительные сети с неагрессивными теплоносителями.
• Опорные и ограждающие конструкции.
• Системы охлаждения трансформаторов.

При выборе оцинкованных труб учитывают прочность материала, толщину стенок и сложность трубопровода. Прочность стали на изгиб и растяжение определяет допустимое давление, толщина стенок – жесткость, а сложная форма может привести к неравномерности цинкового покрытия. Сварка может повредить покрытие, а в местах стыков возникает риск коррозии.

Если прямошовные трубы не подходят, используют трубы со спиральным швом, полученным двухсторонней высокочастотной сваркой. Для максимальной защиты от коррозии применяют горячее цинкование. Такие трубы выдерживают давление до 6,3 МПа.

Вывод

Преимущества оцинкованных труб:

• Экономичность: они в несколько раз дешевле труб из нержавеющей стали.
• Срок службы: более 50 лет в обычной среде и не менее 20 лет во влажной.
• Универсальность: подходят для разных неагрессивных жидкостей и газов.
• Эстетика: улучшают внешний вид зданий.

В заключение, выбор в пользу оцинкованных труб – это практичное и экономичное решение для множества задач.
