Выбор арматуры: сталь против композита – детальное сравнение

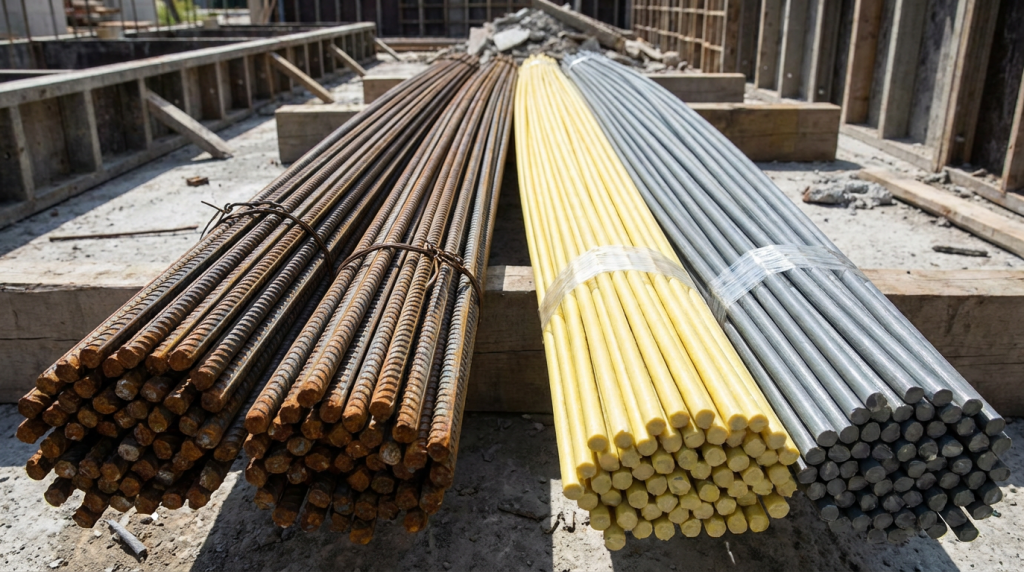

Ежегодное увеличение объемов строительства подталкивает как строительные компании, так и производителей стройматериалов к поиску новых, экономически выгодных и эффективных решений. Одним из таких направлений является замена традиционной стальной арматуры на композитную – стержни, изготовленные из стекловолокна или базальта. Чтобы определить, насколько оправдана такая замена, проведем подробный сравнительный анализ стальной и композитной арматуры, рассматривая их физико-механические и химические свойства.

Для изготовления металлических арматурных каркасов, не требующих предварительного напряжения, применяется сталь различных марок, таких как А240, А400, А500 и А500С. Согласно ГОСТ 5781-82, сталь А240 производится из углеродистой стали. Этот прокат представляет собой гладкий стержень, который в строительстве используется преимущественно для вспомогательных целей, например, для изготовления скоб в пространственных каркасах или для крепления готовых сеток.

Сталь марки А500 изготавливается из высокоуглеродистых сплавов, где содержание углерода превышает 0,6%. Это накладывает определенные ограничения на ее гибкость и свариваемость. Однако, модификация этой стали с индексом "С" отличается хорошей свариваемостью и гибкостью, что делает ее востребованной при возведении зданий и производстве железобетонных конструкций. Профиль арматуры А500(С) имеет серповидную форму с продольными и поперечными ребрами, не пересекающимися между собой. Такая геометрия обеспечивает хорошее сцепление с бетоном. Наличие индекса "С" указывает на возможность сварки стержней.

Из личного опыта скажу, что при выборе арматуры для фундамента небольшого дачного дома, я бы, наверное, остановился на композитной. Легче работать, да и риск коррозии минимален. А вот для чего-то более серьезного, вроде многоэтажки, без стали пока никуда.

Кузнецов Сергей Викторович

Инженер-технолог

В строительстве наиболее распространены три типа композитной арматуры:

• Стержни с ребристой поверхностью (стандартный тип);
• Стержни с гладкой поверхностью, покрытые слоем песка;
• Комбинированный тип: ребристая поверхность с песчаным покрытием.

Стержни из стекловолокна и базальтового волокна – наиболее популярные виды композитной арматуры. Материалы из углеродного или синтетического волокна, несмотря на более высокую стоимость, также находят применение при строительстве крупных сооружений. Требования к сырью и техническим характеристикам композитной арматуры регламентируются ГОСТ 31938-2012.

Композитная арматура: плюсы и минусы

Композитная арматура (стеклопластиковая или базальтовая) обладает рядом преимуществ, которые делают ее привлекательной альтернативой стальной арматуре при армировании железобетонных конструкций.

Стоимость. Композитные стержни аналогичного диаметра обходятся дешевле стальных примерно на 25-30%. Окончательная цена арматурного каркаса зависит от стоимости сырья, сложности производства, транспортировки и хранения.

Композитные материалы устойчивы к коррозии, то есть они не подвержены воздействию влаги, что обеспечивает сохранность прочности железобетонных конструкций на протяжении длительного времени. Они также устойчивы к окислительным процессам, протекающим в бетоне, и относятся к первой группе химической стойкости. Кроме того, композитная арматура не требует особых условий хранения и транспортировки.

Прочность на растяжение у композитной арматуры достигает 1200 МПа, что более чем в четыре раза превышает аналогичный показатель для стальных стержней.

Стеклопластиковая арматура не проводит электрический ток, что увеличивает срок службы армированного каркаса. Важно отметить, что она не может использоваться в качестве заземляющего элемента. Однако, отсутствие электропроводности является преимуществом, так как сталь под воздействием электричества окисляется быстрее.

Небольшой вес композитной арматуры снижает нагрузку на фундамент и несущие конструкции, а также облегчает транспортировку и погрузочно-разгрузочные работы.

Коэффициент теплового расширения композитной арматуры близок к коэффициенту теплового расширения бетона. Это снижает риск возникновения трещин и повреждений в бетоне при температурных колебаниях.

Одним из недостатков стеклопластика является его низкая устойчивость к высоким температурам. При температуре выше +600 °C он начинает терять свои свойства, в том числе прочность и способность выдерживать нагрузки, что делает его непригодным для армирования конструкций с высокими требованиями к огнестойкости, например, в некоторых промышленных производствах или при строительстве зданий 1 класса огнезащиты.

Композитная арматура обладает меньшей жесткостью по сравнению со стальной. Модуль упругости композитной арматуры составляет около 55000 МПа, что примерно в четыре раза ниже, чем у стали. Жесткость арматурного каркаса напрямую влияет на прочность железобетонной конструкции – чем выше жесткость, тем прочнее конструкция.

При разрывном нагружении относительное удлинение композитной арматуры составляет 2.0-2.2%. Это означает, что при напряжении, воздействующем на поперечную железобетонную балку длиной три метра, может произойти ее деформация и образование трещин, расширяющихся до 60 мм.

К сожалению, композитную арматуру нельзя сваривать и изгибать непосредственно на строительной площадке. Для соединения арматурных сеток используются пластиковые хомуты. Если требуется сварка, применяют пластиковые стержни со встроенными стальными сердечниками или вкладными элементами. Деформацию арматурных стержней рекомендуется выполнять в заводских условиях для предотвращения повреждений.

Композитная арматура целесообразна для:

• Армирования отмосток, садовых дорожек и стяжек;
• Создания гибких связей в облицовочной кирпичной кладке;
• Возведения щитовых, каркасных и других легких конструкций;
• Изготовления опор для линий электропередачи;
• Монтажа ограждений;
• Прокладки инженерных коммуникаций, систем очистки сточных вод;
• Устройства прибрежных сооружений и т.п.

Стальная арматура: преимущества и недостатки

Металлические стержни для армирования изготавливаются методом горячей прокатки из низколегированной стали, марок Ст3кп, 35ГС, 25Г2С. Арматура 32Г2Рпс производится в соответствии с требованиями ГОСТ 5781-82. Диаметр стержней варьируется от 6 до 80 мм, а длина – от 6 до 12 м. Арматура может быть гладкой или рифленой (с продольными и поперечными выступами). Рифленая поверхность обеспечивает лучшее сцепление с бетоном, что повышает прочность конструкции.

Несмотря на появление новых материалов, стальная арматура по-прежнему остается предпочтительным вариантом для армирования бетонных конструкций во многих случаях.

Стальной каркас обладает высокой жесткостью (модуль упругости около 200000 МПа), что значительно превышает жесткость бетона.

Относительное удлинение стальной арматуры минимально – всего 0,25%. Это означает, что даже под воздействием значительных нагрузок деформация конструкции будет незначительной.

Прочность на растяжение стальной арматуры достигает 500 МПа, что соответствует требованиям современных строительных норм и правил (СНиП).

Стальная арматура подходит для строительства зданий и сооружений с высокими требованиями к огнестойкости (до первого класса).

Сталь легко поддается сварке, что позволяет изготавливать арматурные сетки и каркасы любой сложности.

Недостатки стальной арматуры связаны с физическими, механическими и химическими свойствами углеродистых и низколегированных сплавов:

Значительный вес стальной арматуры увеличивает нагрузку на фундамент и несущие конструкции, а также усложняет транспортировку и монтаж.

Сталь обладает высокой теплопроводностью и подвержена промерзанию при низких температурах.

Под воздействием влаги и агрессивных веществ сталь подвержена коррозии.

Электропроводность стали ускоряет процесс коррозии.

Стоимость стальной арматуры относительно высока из-за затрат на материалы, производство и трудозатраты.

И что же выбрать?

Как ни крути, а старая добрая сталь пока что держит позиции. Но композит тоже развивается, так что кто знает, что будет через 10 лет...

Кузнецов Сергей Викторович

Инженер-технолог

Несмотря на активное продвижение композитной арматуры, она вряд ли сможет полностью заменить стальную в ближайшем будущем.

При строительстве крупных объектов, таких как мосты и многоэтажные здания, использование неметаллической арматуры сопряжено с рядом проблем. Основные из них – недостаточная прочность на изгиб и сжатие, а также низкий модуль упругости. Эти характеристики не соответствуют требованиям, предъявляемым к армирующим материалам в строительстве ответственных конструкций.

Стальная арматура продолжит использоваться при производстве железобетонных несущих элементов, способных выдерживать большие статические и динамические нагрузки (балок, перекрытий, ригелей и т.п.).

Сравнение характеристик композитной и металлической арматуры

Выбор арматуры – ответственный этап в строительстве. Важно учитывать множество факторов, чтобы конструкция была надежной и соответствовала требованиям проекта. Чтобы помочь вам сориентироваться, приведем сравнительную таблицу характеристик композитной и металлической арматуры.

Характеристики	Металлическая арматура	Композитная арматура
Материал	Сталь различных марок	Стекловолокно, базальтовое волокно, углеволокно, связанные полимерными или термореактивными смолами
Диаметр, мм	6-40	4-12
Длина хлыстов	Обычно 6-12 метров, возможны поставки в мотках	До 100 метров в мотках, возможна нарезка по длине заказчика
Масса (кг/пог.м)	от 0,222 (для арматуры диаметром 6 мм)	от 0,03 (значительно легче металлической)
Коррозионная стойкость	Подвержена коррозии, требуется защита (например, цинкование или нанесение полимерных покрытий)	Не подвержена коррозии, устойчива к агрессивным средам
Теплопроводность (Вт/м*К)	Около 47	0,35-0,5 (низкая теплопроводность)
Электропроводность	Проводник	Непроводник (диэлектрик)
Предел прочности при растяжении (МПа)	370-1230	1250 и выше
Модуль упругости (ГПа)	200	30-55
Прочность при растяжении (МПа)	390	1200
Диапазон рабочих температур (°C)	До 1200 (кратковременно)	-70 до +100 (в зависимости от типа смолы)
Срок службы	Зависит от условий эксплуатации и защиты от коррозии	До 80 лет в зависимости от условий эксплуатации

Из личного опыта могу сказать, что при работе с композитной арматурой особенно важно учитывать модуль упругости. Он ниже, чем у стали, поэтому при проектировании нужно это учитывать и правильно рассчитывать нагрузки.

Кузнецов Сергей Викторович

Инженер-технолог

Как видно из таблицы, композитная арматура обладает рядом преимуществ перед металлической. Она легче, не ржавеет и имеет более высокую прочность на разрыв. Однако, есть и ограничения – меньший модуль упругости и более узкий диапазон рабочих температур.

Области применения композитной арматуры постоянно расширяются. Она особенно востребована в конструкциях, подверженных воздействию влаги и агрессивных сред, а также там, где важен небольшой вес конструкции.

В заключение, выбор между композитной и металлической арматурой должен основываться на конкретных требованиях проекта. Необходимо учитывать все факторы, включая нагрузки, условия эксплуатации, и бюджет. При правильном подходе использование композитной арматуры может стать экономически оправданным и позволит создавать долговечные и надежные сооружения.
