Как защитить объекты от БПЛА с помощью изделий МК «УралСталь»?

Почему защита объектов от БПЛА стала необходимостью

Еще недавно на промышленных предприятиях основное внимание уделяли контролю территории и доступа к оборудованию. С появлением БПЛА этого стало недостаточно: важные производственные участки могут оказаться под угрозой, даже если наземная система безопасности работает без сбоев.

В первую очередь защищают оборудование, от которого зависит работа предприятия. Выход из строя трансформатора может нарушить энергоснабжение, поломка насоса — остановить часть технологического процесса, а происшествие в зоне хранения — затруднить прием и отгрузку продукции. Перед проектированием определяют наиболее уязвимые участки и оценивают, как возможная авария повлияет на производство.

Особое внимание требуется объектам, где оборудование занимает большую территорию или находится вне зданий:

• нефтебазам и НПЗ;
• электростанциям и другим энергетическим объектам;
• трансформаторным подстанциям;
• резервуарным паркам;
• производственным площадкам;
• складским и логистическим комплексам.

Для каждой такой площадки конструкцию подбирают отдельно. В резервуарном парке нужно сохранить доступ к трубопроводам и лестницам, возле трансформатора — оставить место для осмотра и ремонта, на складе — не перекрыть ворота и маршруты техники.

Поэтому перед выбором металлоконструкции изучают планировку объекта, размеры защищаемой зоны, расположение коммуникаций и порядок обслуживания оборудования.

«Не всегда нужно перекрывать всю площадку. Иногда разумнее выделить несколько критичных узлов: так можно уменьшить пролёты, сохранить рабочие проезды и сделать будущий осмотр конструкции проще.»

Кузнецов Сергей Викторович

Инженер-технолог

Активная и пассивная защита объектов от БПЛА

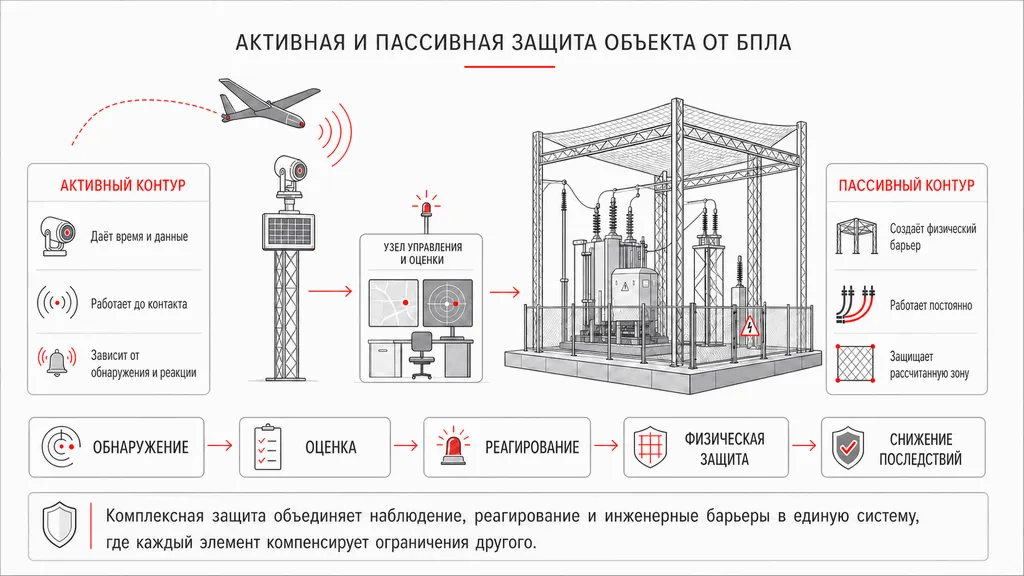

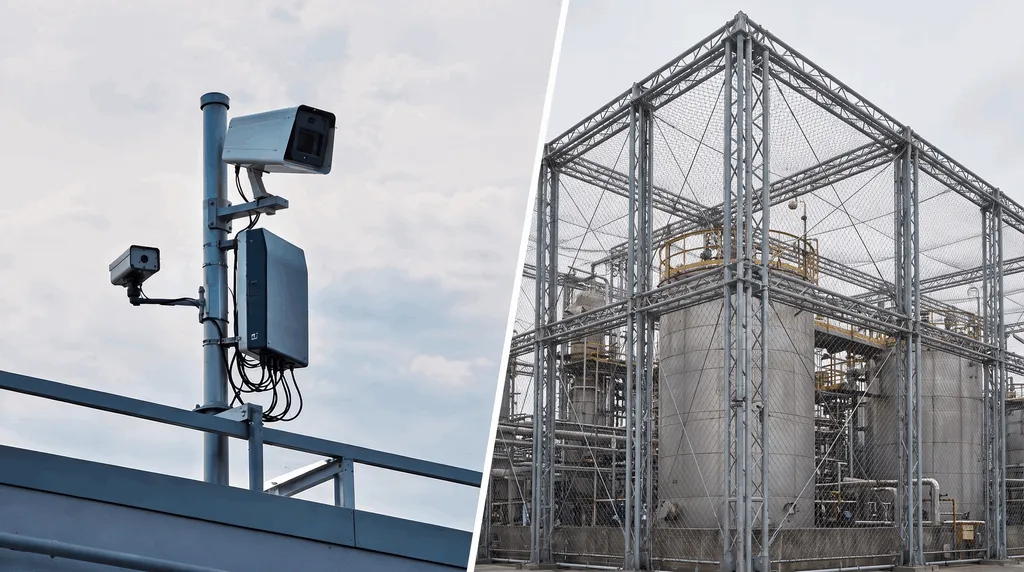

В зависимости от задачи защиту от БПЛА делят на активную и пассивную. Активные средства помогают вовремя обнаружить беспилотник, оценить обстановку и передать информацию ответственным службам. К ним относятся системы наблюдения за воздушной обстановкой: оптические и видеосредства, радиолокационные комплексы, средства радиомониторинга и другие устройства обнаружения.

Пассивная защита не обнаруживает БПЛА, но создаёт физическую преграду на пути к оборудованию. Для этого используют металлические сетки, каркасы, канатно-сетчатые системы, защитные экраны и барьерные конструкции. Они помогают закрыть оборудование сверху или с нужных сторон, уменьшить вероятность прямого контакта с ним и сохранить доступ для осмотра, ремонта и работы техники.

Обычно эти способы дополняют друг друга. Сигнал от системы наблюдения помогает быстрее начать действовать, а металлоконструкция прикрывает выбранный участок независимо от того, успели ли сотрудники отреагировать.

Какие металлоконструкции используют для защиты объектов от БПЛА

Если посмотреть фотографии разных промышленных объектов, можно заметить интересную особенность: антидроновая защита везде выглядит по-разному. На одном предприятии сетка закрывает резервуарный парк, на другом — только отдельные технологические узлы, а где-то над оборудованием натянуты целые канатно-сетчатые конструкции.

Причина проста. На производстве нет одинаковых площадок. Резервуары, насосные станции, трансформаторы, эстакады и склады отличаются размерами, расположением и условиями эксплуатации. Поэтому металлоконструкции подбирают не по шаблону, а под конкретную задачу.

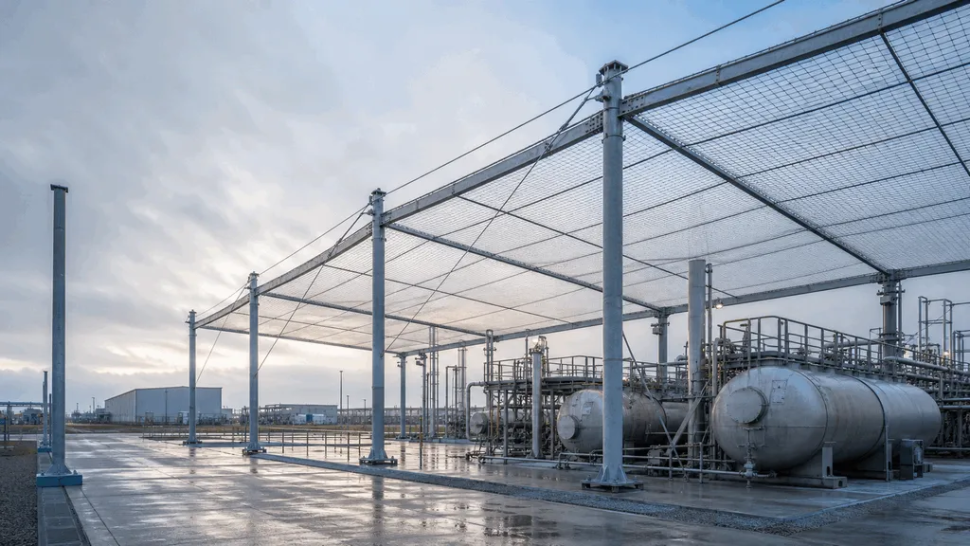

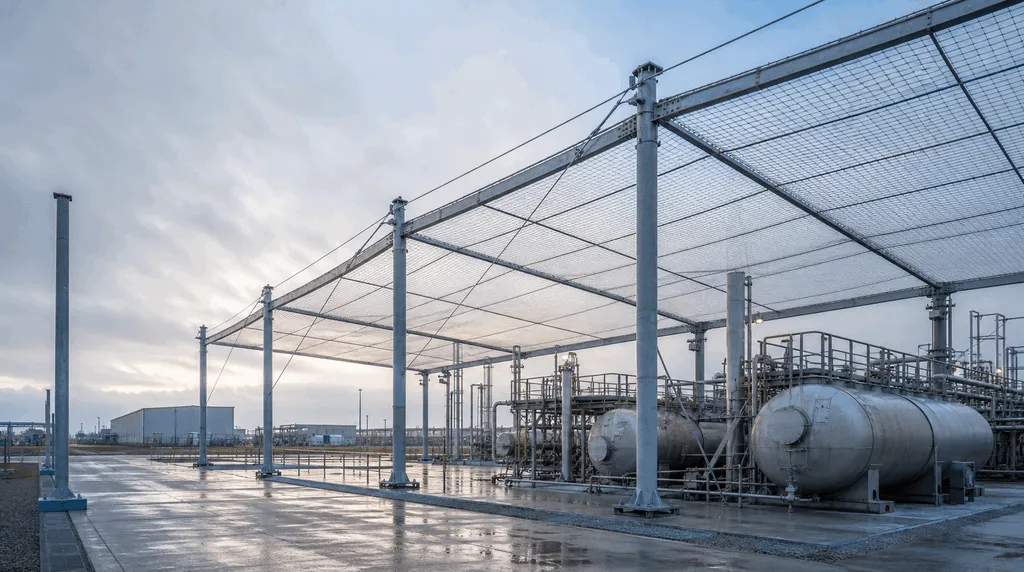

Металлические сетки для защиты резервуаров и открытых площадок

Если оборудование находится под открытым небом, первым делом оценивают возможность установки сетчатых конструкций. Металлическая сетка позволяет перекрыть пространство над резервуарами, технологическими установками, складами и другими участками, где важно сохранить доступ для обслуживания.

Конструкция проектируется под размеры конкретной площадки. Размер ячеек, диаметр проволоки, количество опор и схема крепления определяются расчетом. Благодаря этому сетка выдерживает эксплуатационные нагрузки, не перекрывает естественную вентиляцию и не мешает проводить обслуживание оборудования.

Тросовые системы для больших пролетов

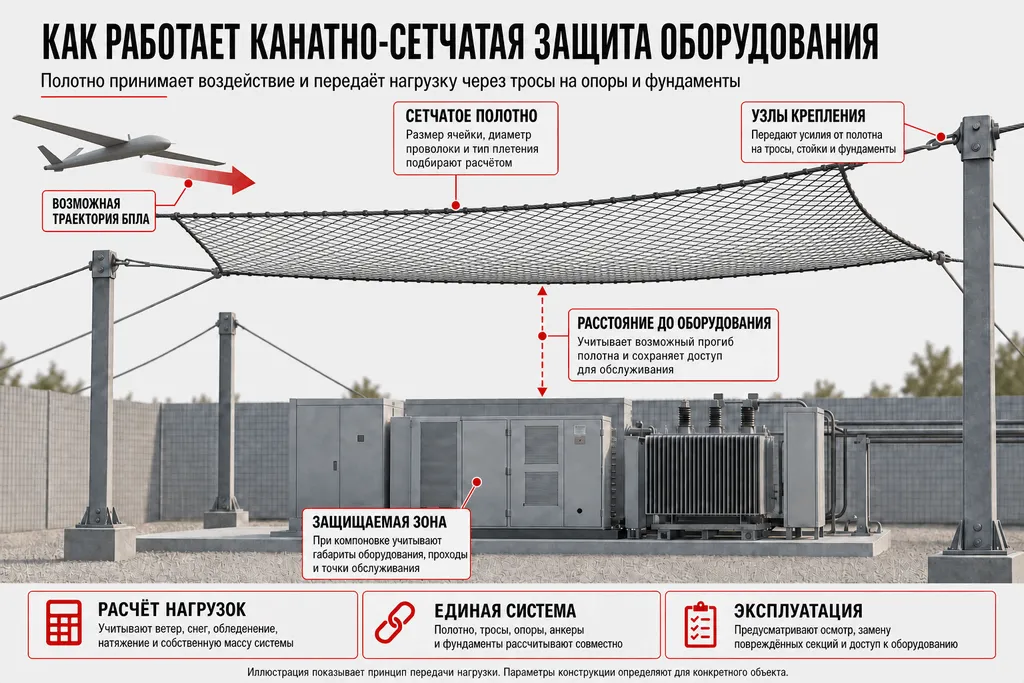

Когда площадь объекта увеличивается, обычной сетки уже недостаточно. На резервуарных парках, крупных технологических площадках и других объектах с большими пролетами используют канатно-сетчатые системы.

Основную нагрузку принимают на себя стальные тросы. На них закрепляется металлическая сетка, которая формирует защитный контур. Такая конструкция перекрывает большие участки без установки тяжелых металлических перекрытий и дополнительных опор.

Защитные каркасы и экраны для технологического оборудования

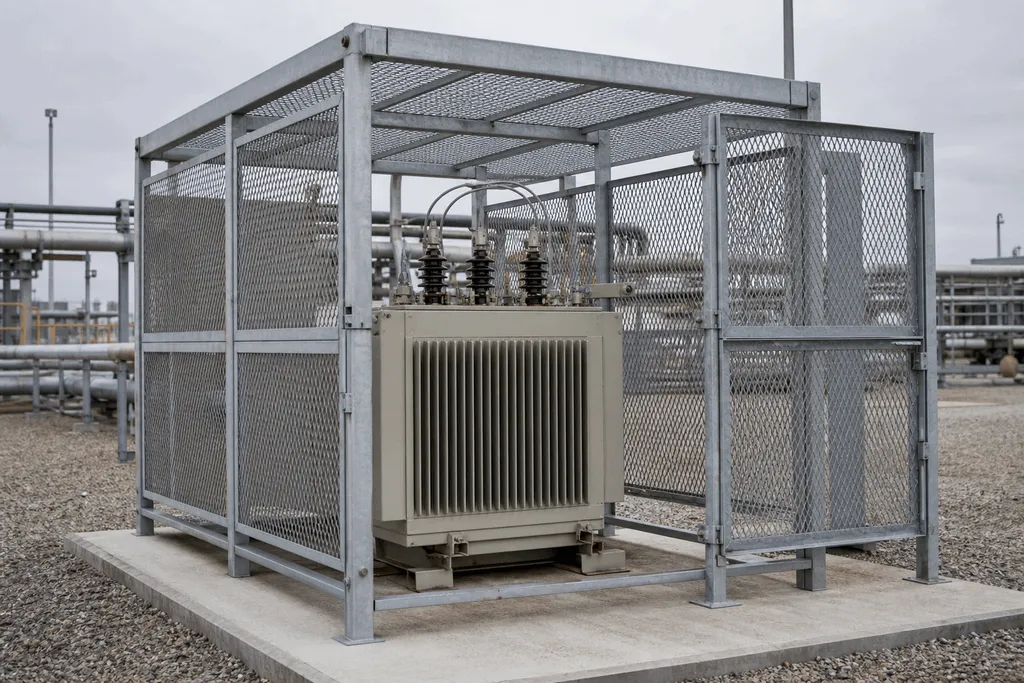

Не все оборудование требует защиты сверху. Например, трансформаторы, насосные станции или отдельные технологические узлы чаще закрывают пространственными каркасами и защитными экранами.

Их главная задача — защитить наиболее важные элементы оборудования, не ограничивая доступ к ним. Сотрудники могут проводить осмотры, техническое обслуживание и ремонт без демонтажа конструкции.

На одном предприятии редко используют только один вид металлоконструкций. Сетки, канатно-сетчатые системы, каркасы и экраны дополняют друг друга, потому что каждый из этих элементов рассчитан на свою зону и свои условия эксплуатации.

Сравнение инженерных конструкций

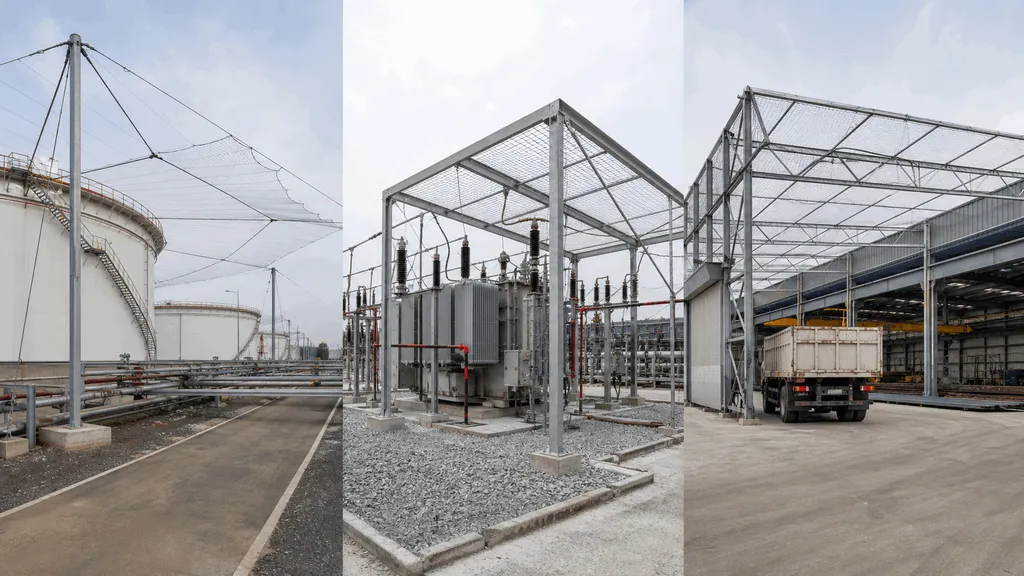

Как выбрать металлоконструкции для разных объектов

На первый взгляд может показаться, что промышленная площадка — это просто территория с оборудованием. Но с точки зрения инженерной защиты каждый объект предъявляет свои требования. Где-то нужно перекрыть десятки метров над резервуарами, где-то оставить свободный проезд спецтехнике, а где-то защитить всего один узел, от которого зависит работа всего предприятия. Именно поэтому для разных отраслей используют разные схемы защиты.

Резервуарные парки, нефтебазы и НПЗ

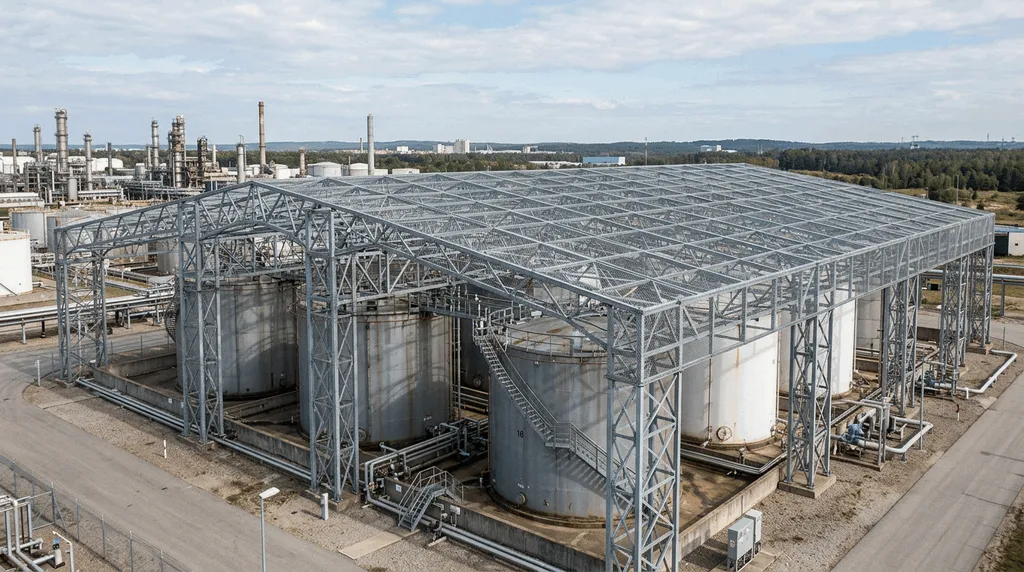

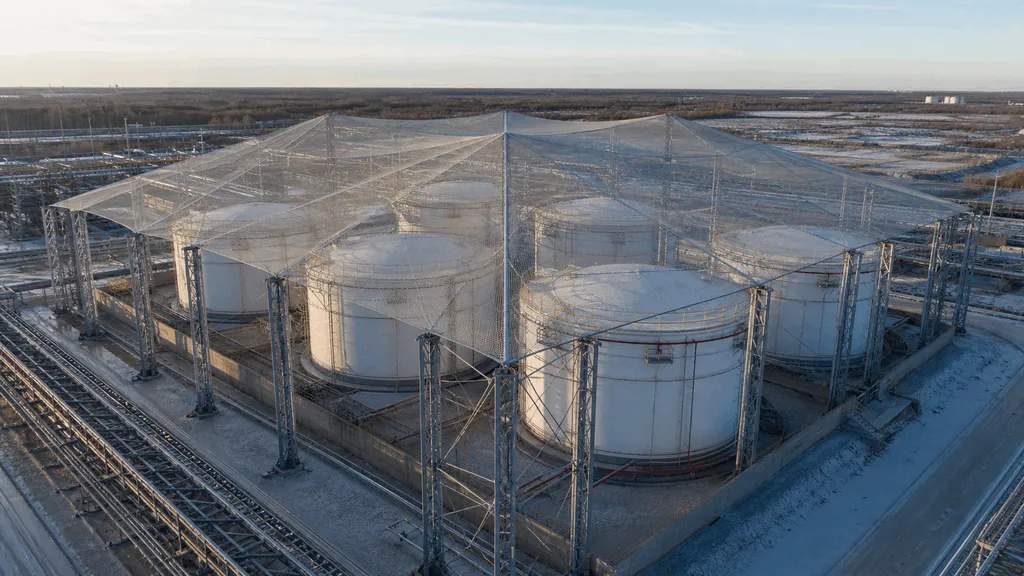

Главная особенность таких объектов — большие открытые площади. Один резервуар еще можно закрыть отдельной конструкцией, но когда их десятки, задача становится сложнее.

Здесь важно перекрыть значительное пространство, не устанавливая большое количество дополнительных опор между резервуарами. По этой причине чаще всего применяют канатно-сетчатые системы. Стальные тросы позволяют перекрывать большие пролеты, а металлическая сетка формирует защитный контур над оборудованием.

Во время проектирования учитывают также расстояние между опорами, расположение инженерных сетей, а также ветровые и снеговые нагрузки. Если эти параметры не просчитать заранее, сетка может провиснуть, изменить геометрию или создать избыточную нагрузку на несущие элементы.

Подстанции и энергетические объекты

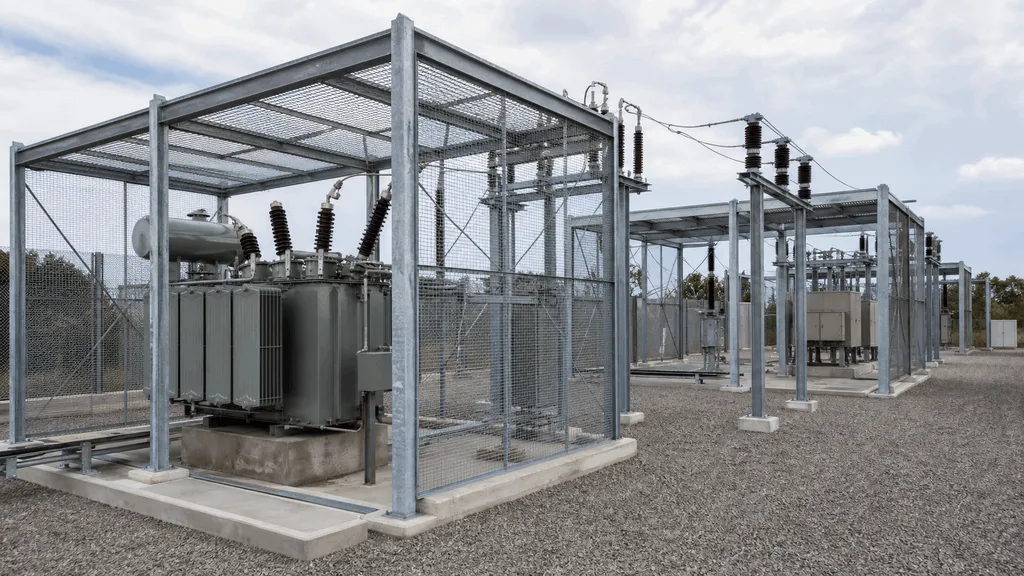

На подстанциях ситуация совсем другая. Оборудование расположено компактно, а доступ к нему нужен практически постоянно. Любая конструкция не должна мешать осмотрам, ремонту или замене оборудования.

Поэтому здесь чаще защищают не всю площадку, а отдельные элементы. Вокруг трансформаторов, распределительных устройств и другого оборудования устанавливают защитные каркасы, экраны или локальные сетчатые конструкции. Они закрывают наиболее уязвимые зоны, не меняя привычную организацию работы объекта.

Склады и производственные площадки

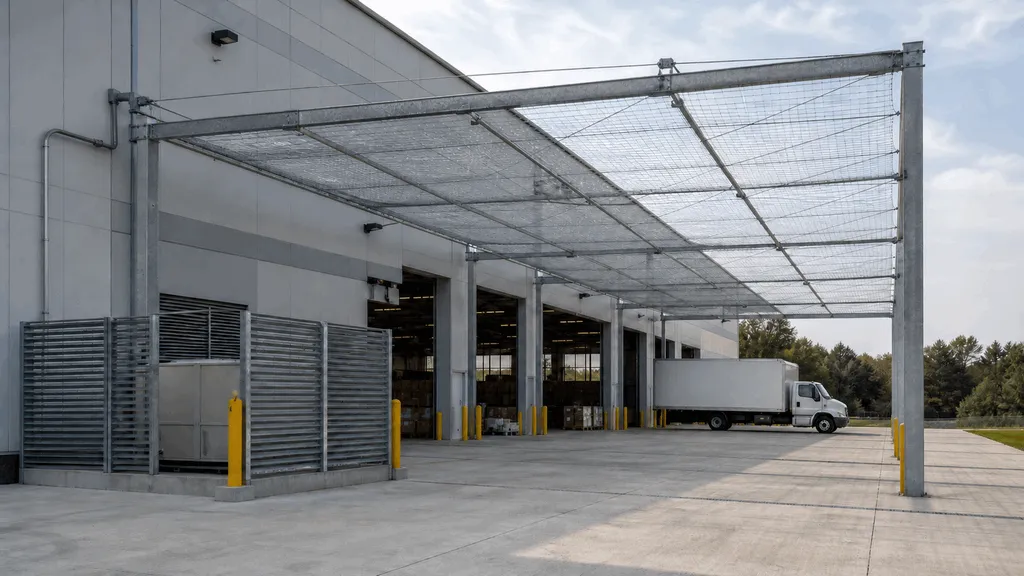

На производственных предприятиях защита не должна мешать ежедневной работе. Погрузчики, краны, обслуживающая техника и персонал продолжают перемещаться по территории, поэтому свободное пространство здесь не менее важно, чем прочность конструкции.

По этой причине защиту проектируют с учетом маршрутов транспорта, расположения оборудования и особенностей производственного процесса. На одной площадке могут использоваться сетчатые конструкции над отдельными зонами, защитные каркасы вокруг оборудования и канатно-сетчатые системы там, где требуется перекрыть большие пролеты.

Чем сложнее объект, тем чаще инженерная защита сочетает несколько типов металлоконструкций. Благодаря такой системе можно закрыть наиболее уязвимые участки, не вмешиваясь в работу предприятия и не ограничивая доступ к оборудованию.

Как проектируют металлоконструкции для защиты от БПЛА

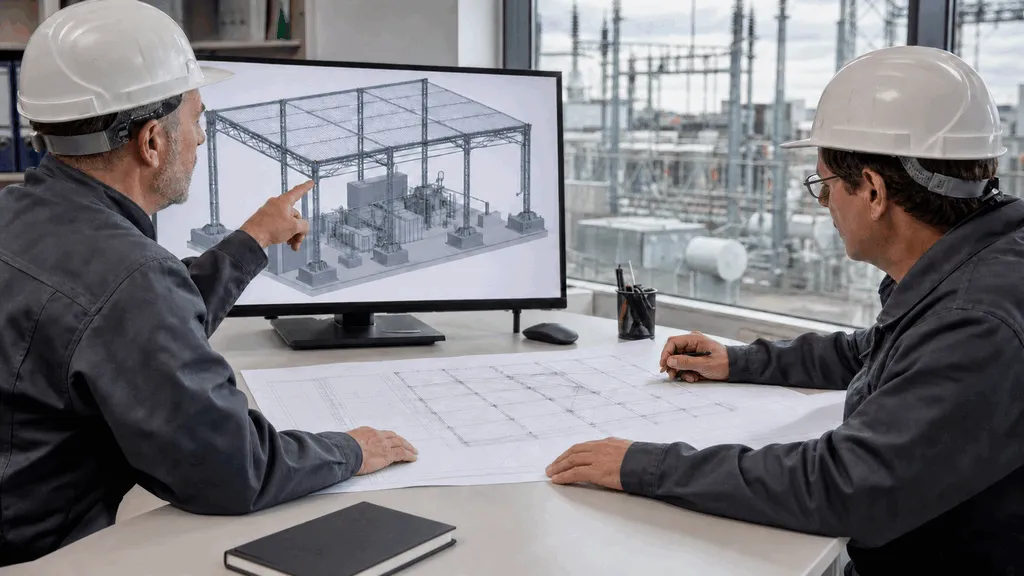

С чего начинается проектирование

Проектирование начинается не с марки стали. Сначала определяют защищаемую зону и сценарий работы конструкции. Затем выбирают возможные места опор, собирают нагрузки и проверяют, как новая система впишется в действующий объект.

Если коротко, то работу можно разделить на пять последовательных этапов:

1. Обследовать площадку и определить уязвимые зоны;
2. Выбрать принципиальную схему защиты от БПЛА;
3. Рассчитать нагрузки, опоры, соединения и основания;
4. Подобрать марку сплава, параметры изделия, крепления и покрытие;
5. Выпустить рабочую документацию и подготовить конструкцию к монтажу.

Какие расчеты определяют конструкцию

Дальше начинается та часть работы, которую заказчик обычно не видит. До того как на объекте появляются первые элементы металлоконструкции, специалисты уже знают, какую площадь предстоит закрыть, какие нагрузки будет испытывать система и как она будет закреплена.

В расчетах учитывают размеры защитной зоны, длину пролетов между опорами, вес сетчатого полотна, нагрузку от ветра и снега, а также особенности крепления. Каждый из этих параметров влияет на будущую конструкцию.

Например, увеличение площади защиты на первый взгляд кажется простой задачей: нужно лишь добавить несколько метров сетки. Но вместе с площадью растет вес полотна, увеличивается нагрузка на опоры и меняется работа всей системы. Иногда достаточно изменить расположение стоек, а в других случаях приходится пересматривать схему крепления или усиливать отдельные элементы.

Особое внимание уделяют тросовым системам. Здесь важно правильно определить усилие натяжения канатов. Если оно будет недостаточным, сетчатое полотно потеряет расчетную форму. Если нагрузка окажется выше допустимой, возрастет давление на опоры и соединительные узлы.

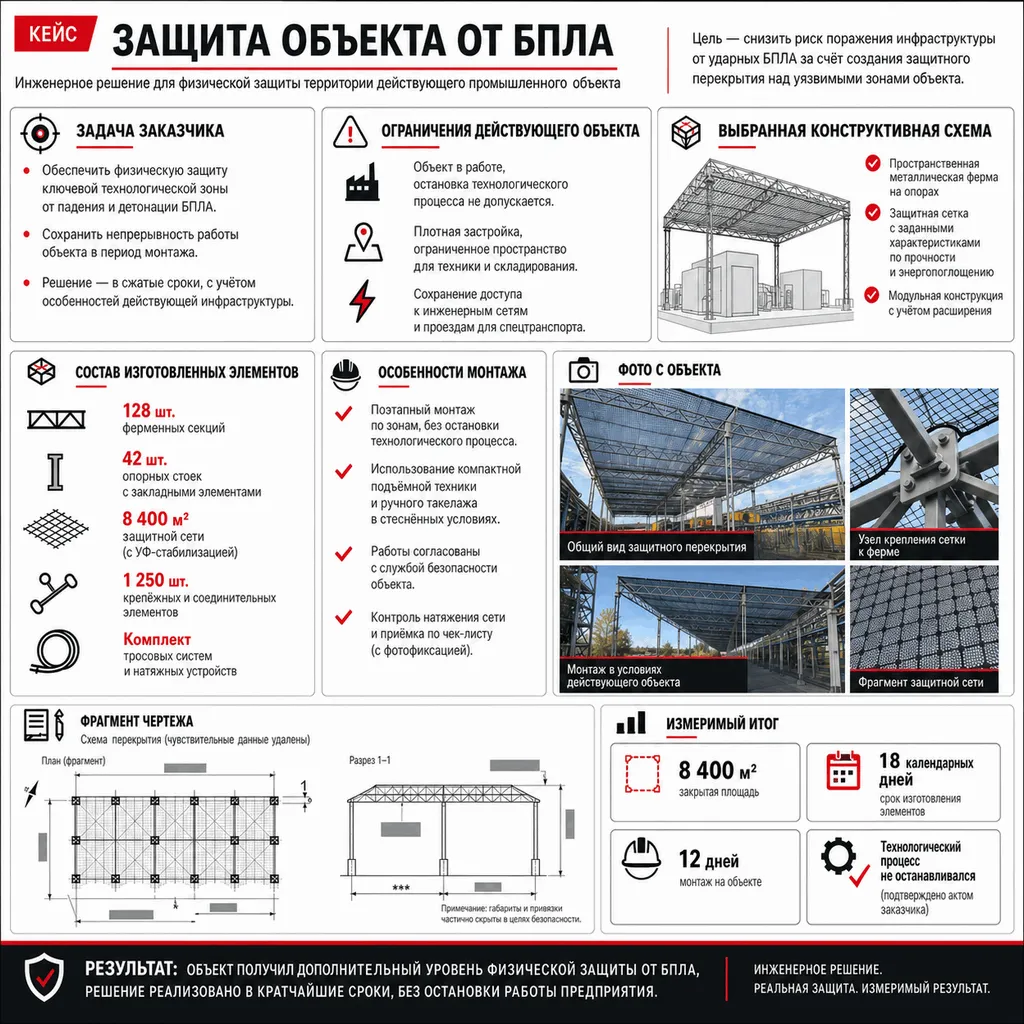

Почему материалы выбирают только после расчетов

Марку стали, тип сетки и защитное покрытие нельзя выбрать только по названию объекта. Один и тот же материал на разных объектах может работать совершенно по-разному, поэтому сначала мы получаем результаты расчетов, а уже потом подбираем элементы будущей конструкции.

Для несущих элементов часто используют конструкционные стали С245, С255 и С345. Они применяются при изготовлении строительных металлоконструкций и имеют разные прочностные характеристики. Какую марку выбрать, зависит от нагрузки, размеров пролетов и схемы расположения опор. Иногда достаточно каркаса из профильной трубы, а для крупных объектов приходится использовать двутавровые балки, швеллеры или комбинированные решения.

По такому же принципу подбирают сетчатое полотно. На его характеристики влияют: диаметр проволоки, размер ячейки, способ изготовления и защитное покрытие. Например, уменьшение ячейки делает полотно тяжелее. Если не учесть это при расчете, нагрузка на каркас окажется выше расчетной, а значит, придется менять конструкцию целиком.

С тросовыми системами ситуация еще сложнее. Здесь отдельно оценивают характеристики каната, крепежных элементов и мест их соединения. Диаметр каната и усилие натяжения зависят от длины пролета, веса конструкции и предполагаемых нагрузок. Если изменить один из параметров — например, увеличить площадь защиты или использовать более тяжелое полотно, — потребуется пересмотреть работу всей системы.

Расчёты определяют не только характеристики материалов, но и всю конструктивную схему: количество опор, площадь защитного полотна, состав креплений и порядок монтажа. Покажем на примере, как эти решения реализуются на действующем промышленном объекте.

Какие нормы учитывают при проектировании

После выбора схемы и материалов проект обязательно сверяют с нормами. Это нужно не ради формальностей: документы помогают проверить, выдержит ли конструкция ветер и снег, надёжно ли будут стоять опоры и не создаст ли новая защита проблем для действующего предприятия.

«На действующем предприятии самое удобное место для новой опоры на плане может оказаться занято кабелем или трубопроводом под землёй. Поэтому схему защиты сверяют не только с тем, что видно на площадке, но и с планом коммуникаций.»

Кузнецов Сергей Викторович

Инженер-технолог

Главный документ для таких решений — СП 542.1325800.2024. В нём описано, как проектировать защитные сетки, тросовые системы, опоры и фундаменты. Но готовой схемы для любого объекта там нет. Свод правил задаёт общий подход, а размеры, материалы и расположение элементов всё равно выбирают для конкретной площадки.

Сначала проверяют нагрузки. Для этого используют нормы по нагрузкам и стальным конструкциям — СП 20.13330.2016 и СП 16.13330.2017. Проще говоря, инженер смотрит, как на каркас будут влиять собственный вес, натяжение тросов, ветер, снег и другие возможные воздействия. Эти значения нельзя переносить с одного объекта на другой: даже похожие площадки могут находиться в разных условиях.

Затем оценивают опоры и основания. Здесь ориентируются на СП 22.13330.2016 и результаты обследования грунта. Важно понять, выдержит ли основание будущую нагрузку, где проходят подземные сети и можно ли установить стойки, не затронув соседние фундаменты, кабели и трубопроводы.

Отдельно выбирают защиту металла от коррозии. СП 28.13330.2017 помогает учесть влажность, климат и особенности производственной среды. На одной площадке может быть достаточно окраски, на другой потребуется цинкование или сочетание нескольких покрытий. Важен и будущий уход: конструкцию должно быть возможно осмотреть и при необходимости обновить покрытие.

На опасных производственных объектах дополнительно учитывают требования промышленной безопасности, в том числе Федеральный закон № 116-ФЗ и правила для конкретного предприятия. Ещё до монтажа нужно понять, какие согласования потребуются, как сохранить проходы и подъезды и можно ли выполнять работы без остановки оборудования.

Это базовый набор документов, а не полный список для любого проекта. Какие именно нормы действуют на конкретной площадке и в какой редакции их применять, проверяет проектировщик перед выпуском рабочей документации.

Почему нельзя использовать готовое решение

За время работы мы не встречали двух одинаковых объектов. Даже если речь идет о двух резервуарных парках, различаться может все: расстояние между резервуарами, высота оборудования, расположение трубопроводов, существующие опоры и подъездные пути для техники. Эти детали напрямую влияют на конструкцию будущей системы.

Иногда заказчик показывает фотографию похожего объекта и спрашивает, можно ли сделать так же. Как правило, ответ отрицательный. Конструкция, которая подходит для одной площадки, на другой может перекрыть проезд спецтехники, помешать обслуживанию оборудования или создать избыточную нагрузку на существующие сооружения.

Поэтому мы не начинаем работу с выбора типовой сетки или готового каркаса. Сначала собираем исходные данные, затем выполняем расчеты и только после этого выпускаем рабочую документацию. Уже по ней изготавливаем металлоконструкции, а затем выполняем монтаж.

Как МК «УралСталь» помогает создавать материалы для защиты объектов от БПЛА

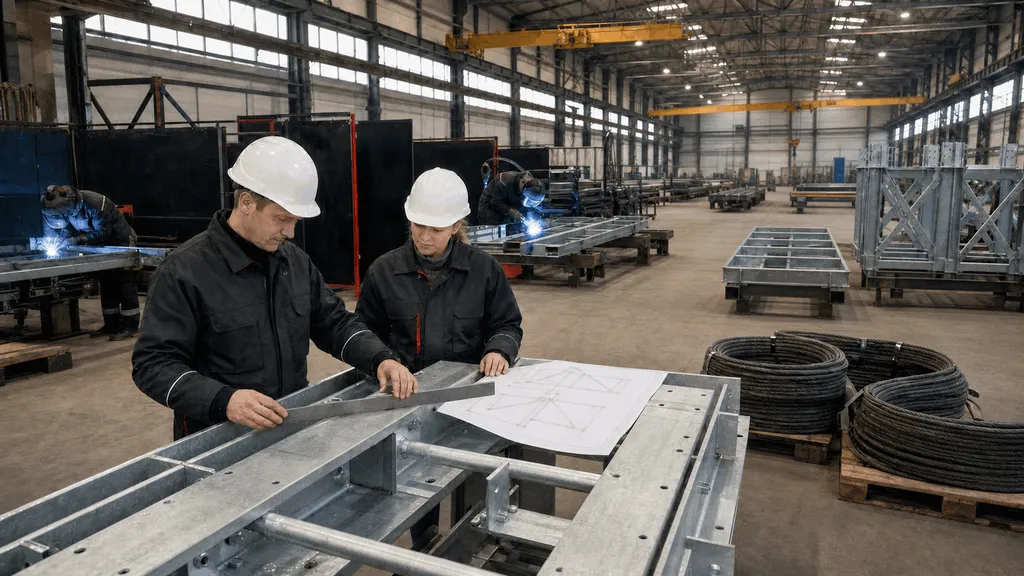

Когда проект готов, начинается не менее ответственный этап — изготовление металлоконструкций. Именно в этот момент инженерные расчеты превращаются в реальные изделия, которые через некоторое время займут свое место на промышленном объекте.

Со стороны может показаться, что главное — точно повторить чертеж. На самом деле производство требует не меньшего внимания, чем проектирование. Любое отклонение в размерах, характеристиках металла или способе изготовления отражается на всей конструкции.

Есть и еще один нюанс. Большинство защитных конструкций от БПЛА невозможно выбрать по готовому каталогу. Промышленные объекты отличаются планировкой, размерами пролетов, расположением оборудования и технологическими ограничениями. Поэтому значительную часть металлоконструкций изготавливают по рабочей документации, разработанной для конкретного предприятия.

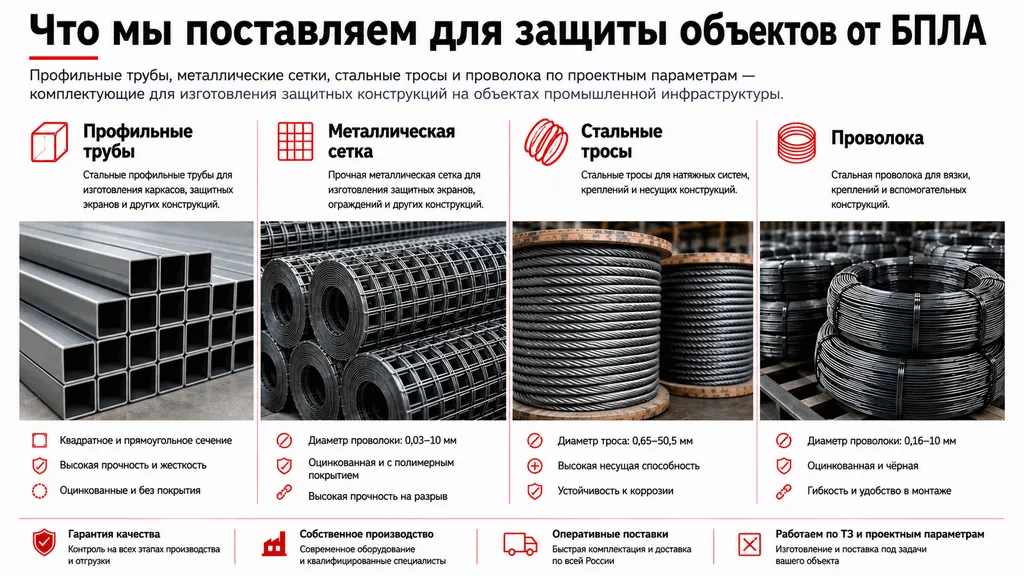

Именно такие проекты мы реализуем в МК «УралСталь». Мы изготавливаем нестандартные металлоизделия по чертежам заказчика, а также поставляем продукцию собственного производства, которая используется в составе защитных систем от БПЛА: металлическую сетку, стальные тросы и проволочные изделия. Это позволяет заказчику работать с одним производителем, а не распределять изготовление разных элементов между несколькими предприятиями.

Перед отгрузкой мы проверяем соответствие изделий рабочей документации и комплектуем поставку в соответствии со спецификацией. Для крупных промышленных объектов это имеет практическое значение: когда все элементы поступают одновременно и подходят друг к другу, монтаж проходит без лишних доработок и задержек.

«Для действующего предприятия удобно поставлять комплект по очередям монтажа. Если секции и крепёж заранее промаркированы по зонам, бригада быстрее находит нужные детали и меньше занимает рабочую площадку.»

Кузнецов Сергей Викторович

Инженер-технолог

Заключение

Защита объектов от БПЛА начинается с понимания самого объекта. Для одних предприятий достаточно защитить отдельные технологические узлы, для других — перекрыть большие открытые площадки или резервуарные парки. Поэтому эффективная конструкция всегда рождается на стыке инженерных расчетов, грамотного проектирования и точного изготовления.

За годы работы с промышленными металлоконструкциями мы не раз убеждались, что в таких проектах нет второстепенных деталей. Несущий каркас, металлическая сетка, тросовая система и крепежные элементы рассчитываются и изготавливаются как части одной конструкции. Если каждый элемент соответствует проекту, монтаж проходит без лишних доработок, а сама система работает так, как было предусмотрено еще на этапе проектирования.

Если перед вашим предприятием стоит задача защитить оборудование, резервуарный парк, производственную площадку или другой промышленный объект от БПЛА, специалисты МК «УралСталь» помогут подобрать конструкцию, разработать проект и изготовить металлоконструкции с учетом особенностей конкретного объекта.
